Contenu :
- Modélisation, chargement et analyse de surfaces vitrées dans RF-GLASS
- Calcul local des surfaces vitrées individuelles sans considérer la structure environnante
- Calcul global de l'ensemble de la structure en considérant les interactions entre les surfaces vitrées et la structure environnante

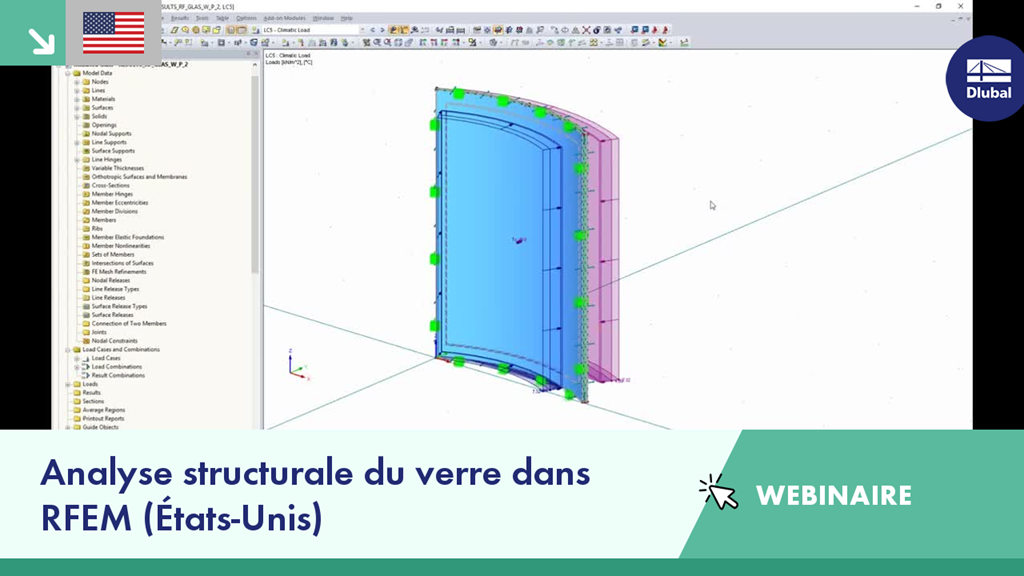

Webinaire
Webinaire
Événement
Base de connaissance
Base de connaissance
Le calcul global assigne la rigidité déterminée à l'aide de la composition sélectionnée et de la géométrie du verre à chaque surface. Le calcul est ensuite effectué selon la théorie des plaques. Il est possible de sélectionner si le couple de cisaillement des couches doit être considéré.
Dans le cas d'un calcul local, vous pouvez spécifier le calcul 2D ou 3D en outre. Par calcul bidimensionnel, le verre à une couche ou feuilleté est modélisé comme une surface dont l'épaisseur est calculée à partir de la structure et de la géométrie sélectionnées (théorie des plaques). De même pour le calcul global, vous pouvez également considérer le couplage de cisaillement des couches.
Le calcul 3D utilise des solides du modèle pour remplacer chaque couche de composition. Les résultats sont ainsi plus précis, mais le calcul peut prendre plus de temps.
Le verre isolant peut être modélisé si le calcul local n'est pas sélectionné. La couche de gaz est toujours modélisée sous forme d'élément solide, il est donc nécessaire de calculer des parties en verre isolant indépendamment de la structure environnante. La loi des gaz parfaits (équation thermique de l'état des gaz parfaits) est considérée pour le calcul et l'analyse du troisième ordre.
Dans le module additionnel, sélectionnez les surfaces à calculer (par exemple à l'aide de la fonction Sélectionner). La géométrie de la vitre, ainsi que les charges, sont importées à partir du modèle RFEM.
Vous devez décider si le calcul doit être effectué sans l'influence de la structure environnante (calcul local) ou avec cette influence (calcul global). Si vous sélectionnez le calcul local, chaque surface sélectionnée pour la vérification est détachée du modèle et calculée séparément.
Le calcul global considère la structure entière, y compris les vitres entrées. Toutes les données de la composition en verre et les propriétés en verre des couches individuelles doivent être définies dans les fenêtres d'entrée de RF-GLASS. Vous pouvez sélectionner des couches de type verre, feuille et gaz. Le matériau souhaité peut être importé directement à partir de la bibliothèque, qui contient un grand nombre de matériaux.
Tous les paramètres des couches individuelles, y compris leurs épaisseurs, peuvent être modifiés. De plus, vous pouvez créer un certain nombre de compositions dans RF-GLASS, vous permettant ainsi de calculer différents types de vitrage ensemble.
Pour le verre isolant, vous pouvez considérer les charges externes ainsi que les charges dues aux changements de température, de pression atmosphérique et d'altitude pour l'analyse. Le module calcule ces charges automatiquement sur la base des paramètres de charge climatique. Si vous sélectionnez le type de calcul local, des appuis linéiques, des appuis nodaux et des barres de contour des surfaces doivent être définis dans RF-GLASS. Ces appuis et barres sont considérés uniquement dans RF-GLASS et n'ont aucune influence sur le modèle créé dans RFEM.
Une fois le calcul terminé, les résultats sont affichés dans des tableaux de résultats clairement organisés. Ainsi, vous pouvez facilement trouver le rapport de contrainte maximal. Le diagramme des contraintes par composition est également affiché.
De plus, RF-GLASS affiche une liste de pièces et, pour le verre isolant, la pression du gaz. Il est possible d'afficher les résultats graphiquement dans le modèle RFEM.
Les tableaux d'entrée et de résultats de RF-GLASS, y compris les graphiques, peuvent être ajoutés au rapport d'impression de RFEM. De plus, il est possible d'exporter tous les tableaux vers MS Excel.
