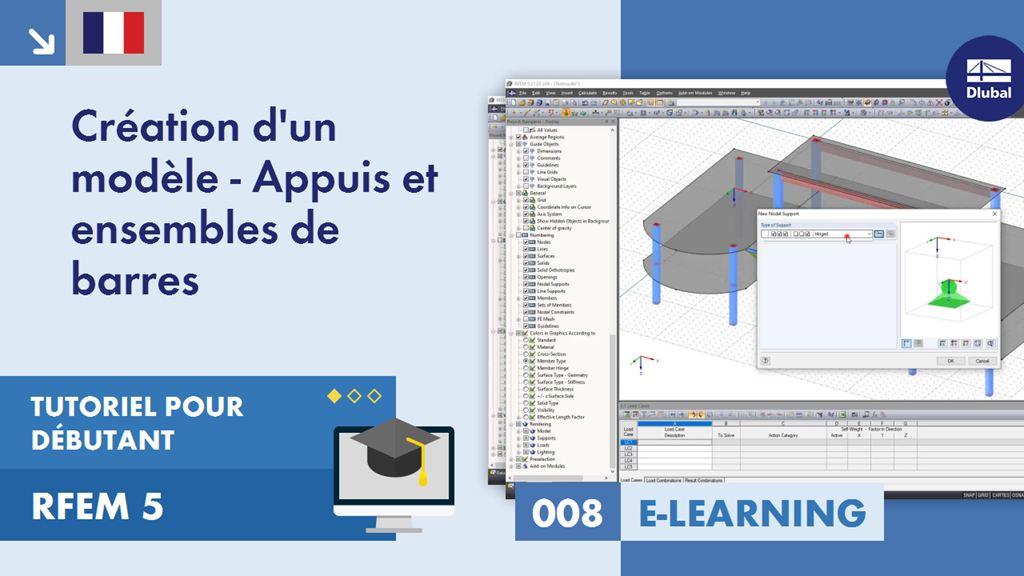

Cette vidéo montre comment créer des appuis et des ensembles de barres.
Les appuis sont utilisés pour transférer dans les fondations les charges appliquées à une structure. Sans appui, tous les nœuds seraient libres et pourraient se déplacer ou pivoter.
Les ensembles de barres sont composés de barres connectées. Plusieurs barres sont ainsi considérées comme une barre unique, ce qui peut être utile à certains endroits de la structure.
