[FR] FAQ 004574 | Comment puis-je obtenir la longueur réelle de la barre des câbles, par exemple après le calcul ...

Question :

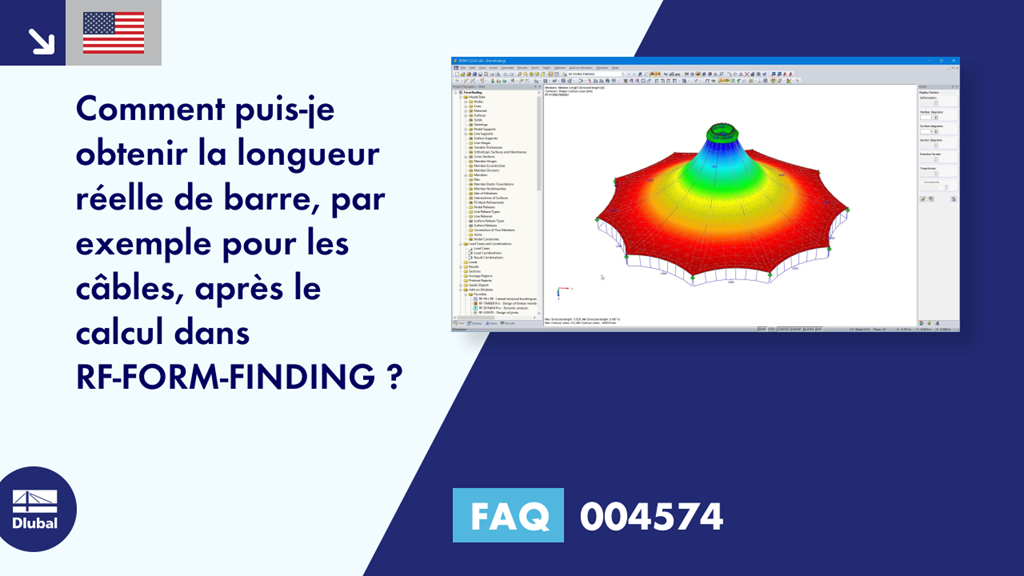

Comment puis-je obtenir la longueur réelle de barre, par exemple pour les câbles, après le calcul dans RF-FORM-FINDING ?

Réponse :
Ces informations sont disponibles dans le Navigateur - Résultats pour les barres (voir la Figure 01). Les longueurs des barres sont affichées par rapport au système contraint et au système non contraint. La « longueur contrainte » est obtenue à partir de la recherche de forme en considérant les précontraintes.

Le nouveau calcul de la « longueur sans contrainte » peut être effectué manuellement à l'aide de la loi de Hooke :

${\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\mathrm{Δl}\\\\\mathrm\sigma\;=\;\mathrm E\;\cdot\;\mathrm\varepsilon\\\frac{\mathrm F}{\mathrm A}\;=\;\mathrm E\;\cdot\;\frac{\mathrm{Δl}}{\mathrm l}\\\mathrm{Δl}\;=\;\frac{\mathrm F\;\cdot\;\mathrm l}{\mathrm E\;\cdot\;\mathrm A}\\\\{\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\frac{\mathrm F\;\cdot\;{\mathrm l}_{\mathrm{loaded}}}{\mathrm E\;\cdot\;\mathrm A}\;=\;{\mathrm l}_{\mathrm{loaded}}\;\cdot\;\left(1-\;\frac{\mathrm F\;}{\mathrm E\;\cdot\;\mathrm A}\right)$



;
