Question :

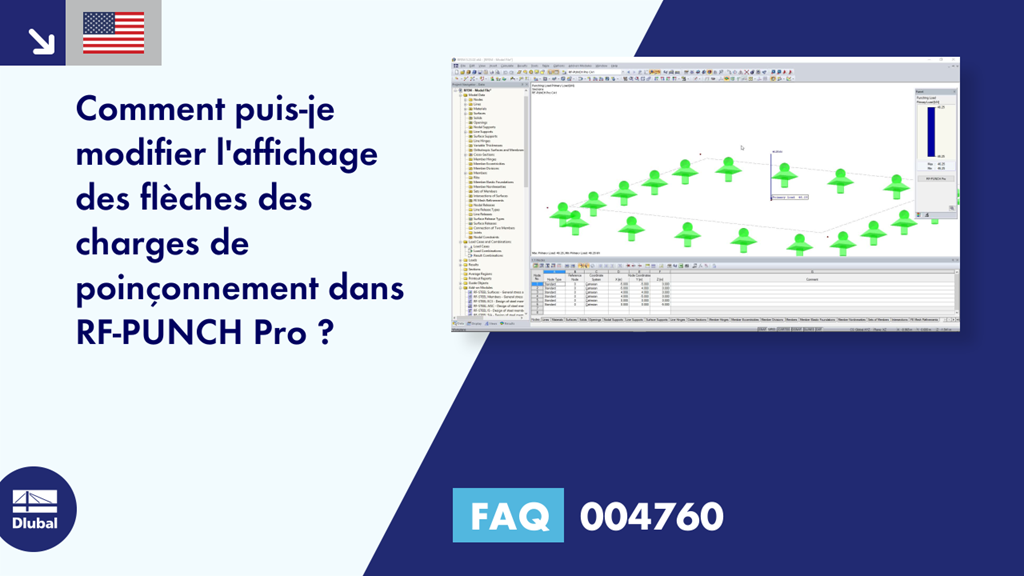

Comment puis-je modifier l'affichage des flèches des charges de poinçonnement dans RF-PUNCH Pro ?
Réponse :
La taille des flèches des charges de poinçonnement peut être définie dans les propriétés d'affichage du logiciel principal : Menu contextuel (clic droit sur la fenêtre de travail) → Propriétés d'affichage → Charges → Charges nodales → Forces nodales (voir la Figure 01).
