Question :

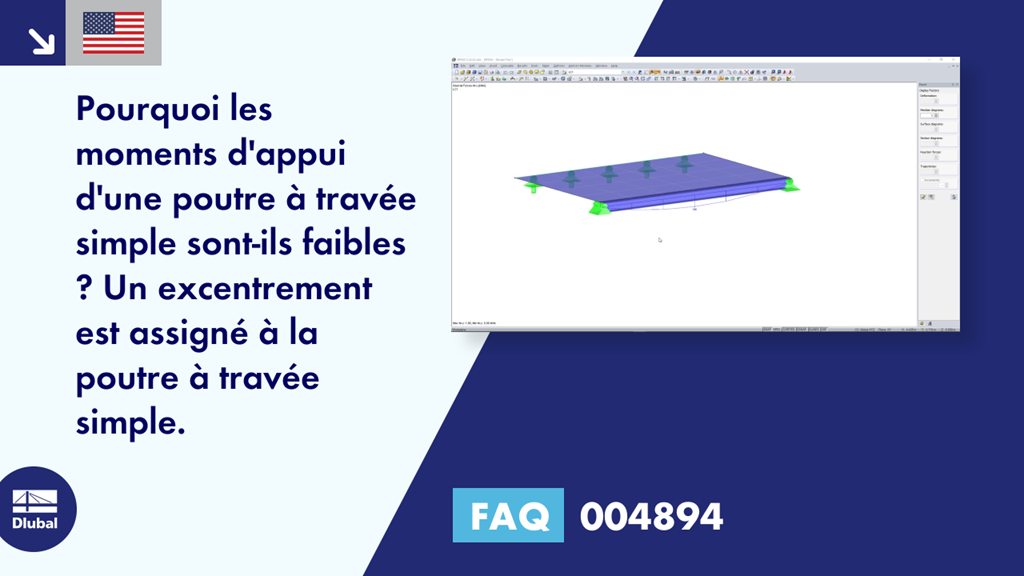

Pourquoi les moments d'appui d'une poutre à travée simple sont-ils faibles ? Un excentrement est assigné à la poutre à travée simple.
Réponse :
L'excentrement a un effet de portique, c'est pourquoi les moments d'appui se produisent dans le coin du portique.
Si vous assignez des libérations d'extrémité de barre en conséquence, les moments d'appui ne devraient plus se produire (voir l'image).
