Question :

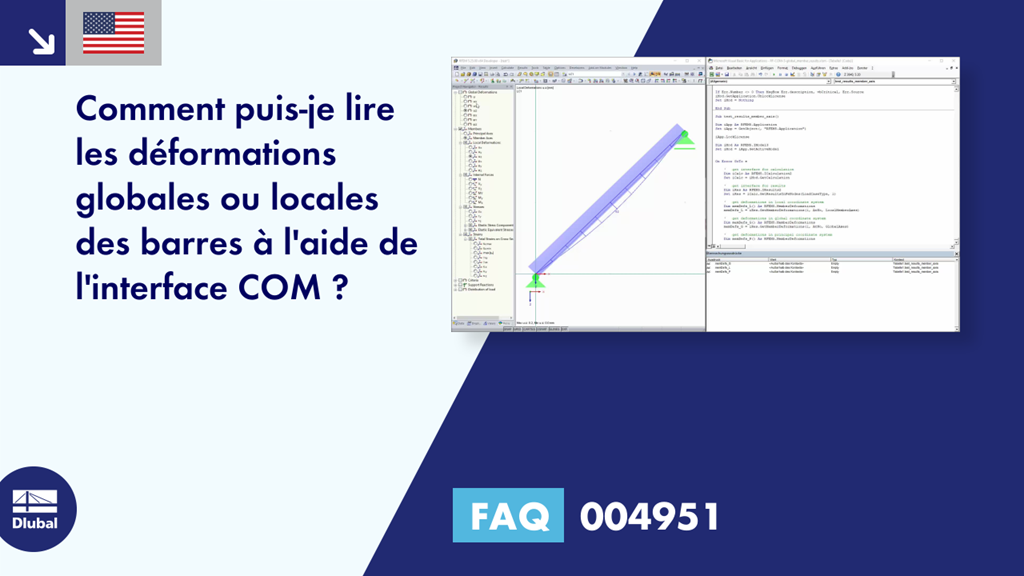

Comment lire les déformations globales ou locales des barres à l’aide de l’interface COM ?
Réponse :
Les déformations des barres peuvent être lues à l’aide de la fonction « GetMemberDeformations() », par exemple. Cette fonction attend un nombre, le type de méthode de comptage des barres (numéro de barre/numéro dans la liste) et le système de coordonnées à utiliser. Vous pouvez choisir d’utiliser le système d’axes local, le système d’axes principal ou le système de coordonnées global :
Sub test_results_member_axis()
Dim iApp As RFEM5.Application
Set iApp = GetObject(, "RFEM5.Application")
iApp.LockLicense
Dim iMod As RFEM5.IModel3
Set iMod = iApp.GetActiveModel
On Error GoTo e
'get interface for calculation
Dim iCalc As RFEM5.ICalculation2
Set iCalc = iMod.GetCalculation
'get interface for results
Dim iRes As RFEM5.IResults2
Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1)
'get deformations in local coordinate system
Dim memDefs_L() As RFEM5.MemberDeformations
memDefs_L = iRes.GetMemberDeformations(1, AtNo, LocalMemberAxes)
'get deformations in global coordinate system
Dim memDefs_G() As RFEM5.MemberDeformations
memDefs_G = iRes.GetMemberDeformations(1, AtNo, GlobalAxes)
'get deformations in principal coordinate system
Dim memDefs_P() As RFEM5.MemberDeformations
memDefs_P = iRes.GetMemberDeformations(1, AtNo, LocalPrincipalAxes)
e:
If Err.Number 0 Then MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicense
Set iMod = Nothing
End Sub
Le petit programme lit les déformations locales (memDefs_L) dans les axes de barre et les axes principaux (memDefs_P) et les déformations globales dans les axes de barre (memDefs_G).
