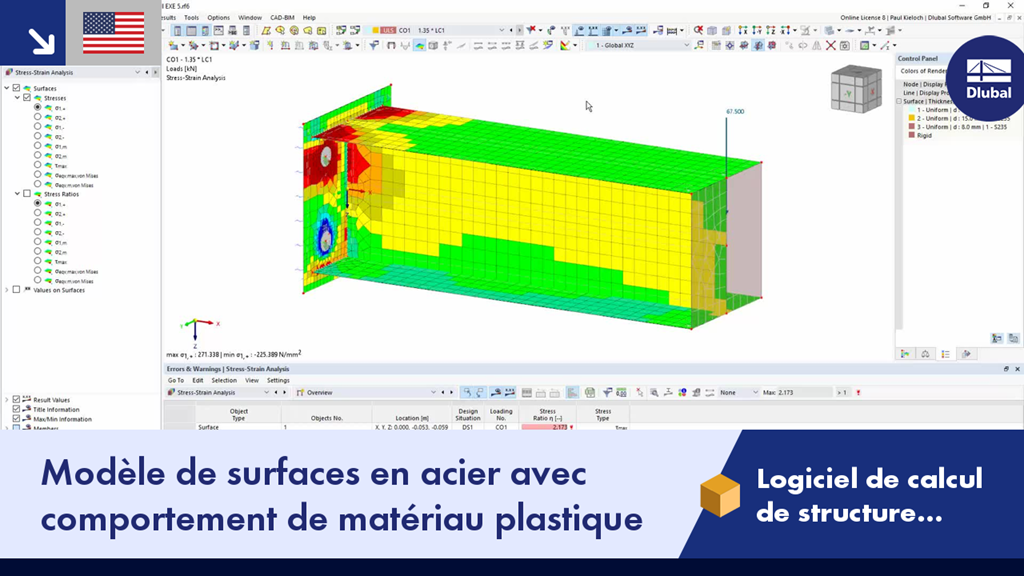

Dans cet exemple, une analyse des contraintes est effectuée en considérant un modèle de matériau plastique.
Pour ce faire, le module complémentaire « Comportement non linéaire du matériau » a été activé. Un modèle de matériau plastique isotrope est assigné aux surfaces. Les résultats doivent être déplacés avec l'option « Constante sur les éléments de maillage ».
