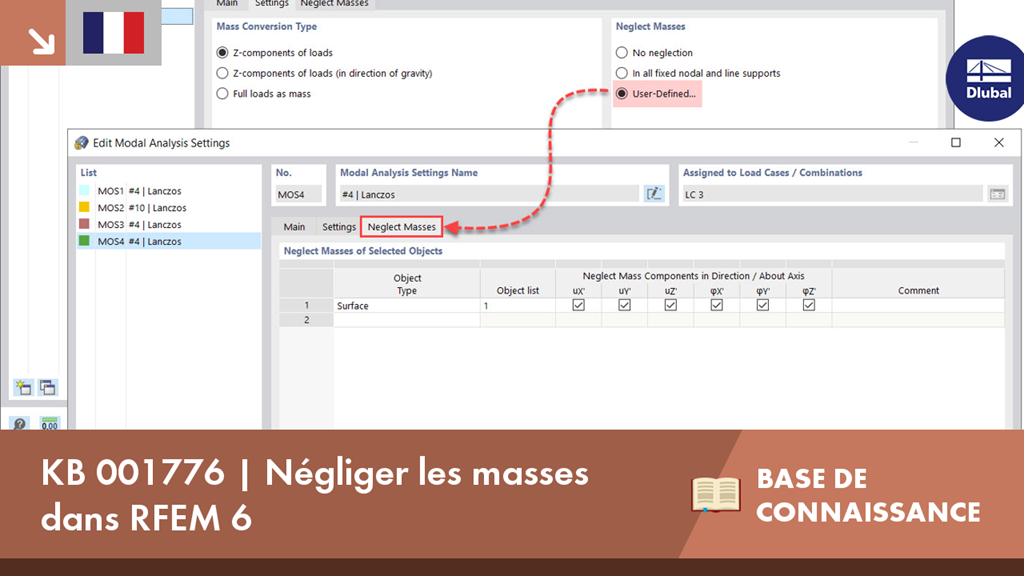

Cette vidéo présente les options permettant de négliger les masses pour l'analyse modale dans RFEM 6.
KB 001776 | Négliger les masses dans RFEM 6
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Base de connaissance
Longueur: 00:01:02 min
Longueur: 00:49:15 min
Longueur: 00:00:00 min
Longueur: 00:00:00 min
L'objectif de l'utilisation de RFEM 6 et de Blender avec le module Bullet Constraints Builder est d'obtenir une représentation graphique de l'effondrement d'un modèle à partir de données réelles de propriétés physiques. RFEM 6 sert de source de géométrie et de données pour la simulation. Ceci est un autre exemple de l'importance de maintenir nos programmes en tant qu'Open BIM, afin de parvenir à une collaboration entre les domaines logiciels.
L'analyse modale est le point de départ de l'analyse dynamique des systèmes structuraux. Vous pouvez l'utiliser pour déterminer les valeurs de vibration propre telles que les fréquences propres, les modes propres, les masses modales et les facteurs de masse modale effective. Ce résultat peut être utilisé pour la vérification des vibrations et peut être utilisé pour d'autres analyses dynamiques (par exemple, chargement par un spectre de réponse).
Dans RFEM 6, l'analyse sismique peut être effectuée à l'aide des modules complémentaires Analyse modale et Analyse du spectre de réponse. Une fois l'analyse du spectre effectuée, il est possible d'utiliser le module complémentaire Modèle de bâtiment pour afficher les actions aux étages, les déplacements entre les étages et les forces dans les voiles de cisaillement.
La vérification à la fatigue selon l'EN 1992-1-1 doit être effectuée pour les composants structuraux soumis à de grandes étendues de contraintes et/ou de nombreux changements de charge. Dans ce cas, les vérifications du béton et de l'armature sont effectuées séparément. Deux méthodes de vérification sont disponibles.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Quels produits recommandez-vous pour le calcul de structures en béton armé ?
Dans le tableau des objets à calculer dans le module complémentaire Vérification du béton, les nœuds de poinçonnement sont répertoriés dans la colonne non valide/désactivée, bien que je les ai définis comme des nœuds de poinçonnement. Comment résoudre ce problème ?
Comment puis-je générer une charge surfacique sur des barres à l'aide de cellules dans RFEM 6 ou RSTAB 9 ?
Comment utiliser des modèles-types graphiques pour l'impression multiple d'une armature ?
Comment puis-je activer la vérification du béton renforcé par des fibres d'acier dans le module complémentaire « Vérification du béton » de RFEM 6 ?
Comment définir des points personnalisés pour les valeurs de résultats sur des surfaces dans RFEM 6 ?
