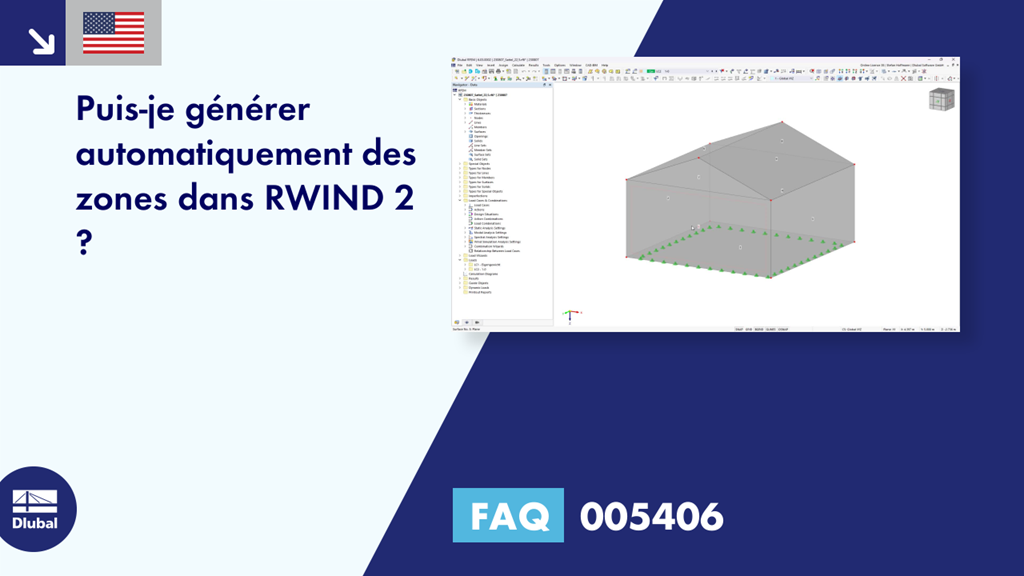

FAQ 005406 | Puis-je générer automatiquement des zones dans RWIND 2 ?

RWIND 2 et RFEM 6 peuvent désormais être utilisés pour calculer les charges de vent à partir des pressions de vent mesurées expérimentalement sur des surfaces. Deux méthodes d'interpolation sont disponibles pour répartir les pressions mesurées en des points isolés sur les surfaces. La répartition de la pression souhaitée peut être obtenue à l'aide de la méthode et des paramètres appropriés.

La création d'un exemple de validation pour une simulation de mécanique des fluides numérique (CFD) est une étape critique pour assurer l'exactitude et la fiabilité des résultats de la simulation. Ce processus implique de comparer les résultats des simulations CFD avec les données expérimentales ou analytiques de scénarios de conditions réelles. L'objectif est d'établir que le modèle CFD peut reproduire de manière fiable les phénomènes physiques qu'il est destiné à simuler. Ce guide décrit les étapes essentielles du développement d'un exemple de validation pour la simulation CFD, de la sélection d'un scénario physique approprié à l'analyse et à la comparaison des résultats. En suivant minutieusement ces étapes, les ingénieurs et les chercheurs peuvent renforcer la crédibilité de leurs modèles CFD, ce qui ouvre la voie à leur application efficace dans divers domaines tels que l'aérodynamique, l'aérodynamique et les études environnementales.

La direction du vent joue un rôle crucial dans les résultats des simulations de mécanique des fluides numérique (CFD) et dans le calcul des structures des bâtiments et des infrastructures. C'est un facteur déterminant pour évaluer comment les forces de vent interagissent avec les structures, influencent la distribution des pressions de vent et, par conséquent, les réponses des structures. Connaître l'impact de la direction du vent est essentiel pour développer des calculs qui peuvent supporter des forces de vent variables, garantissant ainsi la sécurité et la durabilité des structures. Simplifiée, la direction du vent aide à affiner de la simulation CFD et à orienter les principes de calcul des structures afin d'obtenir des performances optimales et une résistance aux effets induits par le vent.

Les résultats de RWIND peuvent être affichés directement dans le logiciel principal. Dans le « Navigateur - Résultats », sélectionnez le type de résultat « Analyse de simulation des flux de vent » dans la liste ci-dessus.

Les résultats suivants, relatifs au maillage de calcul RWIND, sont actuellement disponibles :

• Pression surfacique
• Coefficient de surface cp
• Distance à la paroi y+ (flux stationnaire).

Accéder à la vidéo explicative

Connaissez-vous déjà l'éditeur permettant de contrôler les raffinements de maillage ? Il vous sera d'une grande aide pour votre travail ! Pourquoi ? C'est simple, il vous offre les options suivantes :

• Visualisation graphique des zones avec des raffinements de maillage
• Raffinement de maillage des zones
• Désactivation du raffinement de maillage 3D standard avec transversion dans les raffinements de maillage 3D manuels correspondants.

Ces options vous aident à formuler une règle appropriée pour le maillage de l'ensemble du modèle, même pour les modèles dont les dimensions sont inhabituelles. Utilisez l'éditeur pour définir efficacement les petits détails du modèle sur les grands bâtiments ou les zones de maillage détaillées dans la zone de revêtement du modèle. Vous n'en reviendrez pas !

RWIND Basic utilise un modèle numérique CFD (Computational Fluid Dynamics) pour simuler les flux de vent autour de vos objets à l'aide d'une soufflerie numérique. Le processus de simulation détermine les charges de vent spécifiques agissant sur les surfaces de votre modèle à partir du résultat du flux autour du modèle.

Un maillage volumique 3D est responsable de la simulation elle-même. Pour ce faire, RWIND Basic génère un maillage automatique à partir de paramètres de contrôle librement définissables. Pour le calcul des flux de vent, RWIND Basic vous fournit un solveur stationnaire et RWIND Pro fournit un solveur transitoire pour les flux turbulents incompressibles. Les pressions surfaciques obtenues à partir des résultats d'écoulement sont extrapolées sur le modèle à chaque plage horaire.
