Question :
Est-il possible de calculer des barres avec une section de classe 4 selon la CSA S16 dans le module complémentaire Vérification de l'acier ?
Réponse :
Les éléments en compression dans les barres soumises à une compression axiale pure peuvent être calculés selon la norme CSA S16. La vérification des barres en flexion ou en chargement combiné (flexion + compression) est actuellement impossible.

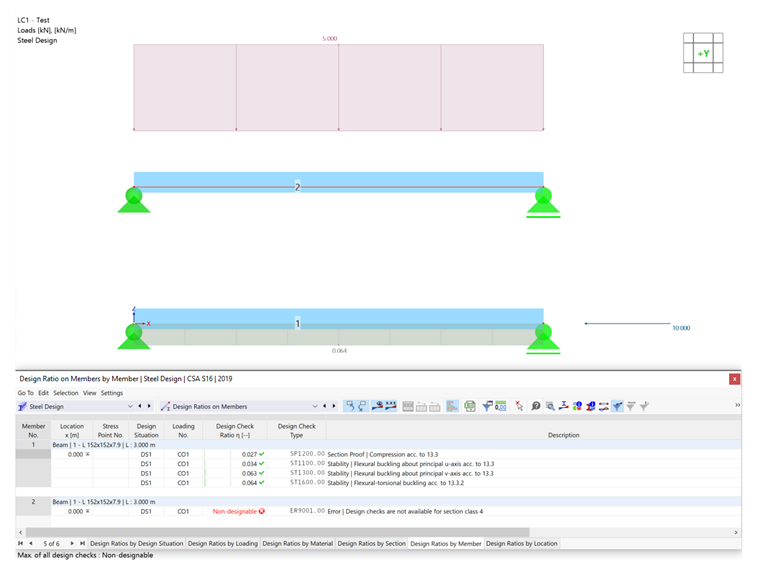

► Figure | Vérifications de section de classe 4 https://www.dlubal.com/fr/img/044027
