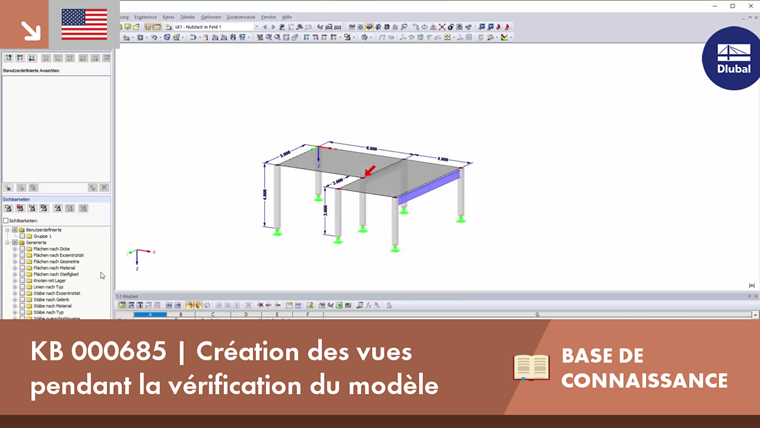

Création des vues pendant la vérification du modèle
In RFEM 5 und RSTAB 8 ist es möglich, die bei einer Modellkontrolle auftretenden Probleme und Warnungen extra als Ansicht zu speichern. Damit kann man auf einfachem Wege die Hinweise nacheinander abarbeiten und das Modell bereinigen. Diese Funktion ist für doppelte Knoten, überlappende Stäbe/Linien und Flächen vorhanden.
