Orientation uniforme des systèmes de coordonnées de barre pour les barres courbes

Dans mon modèle avec de nombreuses barres courbes, les systèmes de coordonnées des barres ne sont pas alignés uniformément. Comment améliorer cela ?

Réponse:

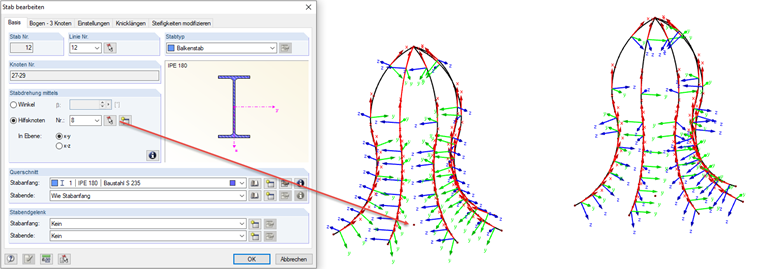

Si les systèmes de coordonnées des barres ne sont pas les mêmes pour les structures avec de nombreux arcs (voir le modèle de droite sur l'image), la rotation de barre ou la rotation de ligne peut être effectuée très facilement à l'aide d'un nœud auxiliaire (pour le résultat, voir le modèle de gauche sur la figure).

Rotation de barre à l'aide de nœuds auxiliaires
Rotation de barre à l'aide de nœuds auxiliaires
Auteur

M. Baumgärtel fournit un support technique aux clients de Dlubal Software.

Références
  1. Dlubal Software. (2018). Manuel de RFEM. Tiefenbach.
  2. Dlubal Software. (2016) Manuel de RSTAB. Tiefenbach : Dlubal Software, März 2016.
