Question

Q: Dans la boîte de dialogue « 1.4 Armature longitudinale », il n'existe pas de « Sélection multiple » des surfaces.Je dois modifier l'enrobage béton pour de nombreuses surfaces connectées. Pouvez-vous m'aider ?

Oui.Il est possible de modifier l'enrobage béton dans la première ligne pour les directions d1 et d 2, puis de passer à la cellule de la deuxième ligne et de copier la valeur de la cellule au-dessus de celle-ci avec la touche [F8].Vous pouvez ainsi modifier les valeurs assez rapidement pour toutes les surfaces connectées.Vous pouvez également utiliser le bouton pour filtrer les surfaces concernées afin de réduire le nombre de lignes affichées. Cliquez sur le lien ci-dessous pour consulter un autre article de notre FAQ à ce sujet.

Dans la boîte de dialogue « 1.4 Armature longitudinale », il n'existe pas de « Sélection multiple » des surfaces.
Je dois modifier l'enrobage béton pour de nombreuses surfaces connectées. Pouvez-vous m'aider ?

Réponse:

Oui.

Il est possible de modifier l'enrobage béton dans la première ligne pour les directions d₁ et d ₂, puis de passer à la cellule de la deuxième ligne et de copier la valeur de la cellule au-dessus de celle-ci avec la touche [F8].

Vous pouvez ainsi modifier les valeurs assez rapidement pour toutes les surfaces connectées.

Vous pouvez également utiliser le bouton pour filtrer les surfaces concernées afin de réduire le nombre de lignes affichées. Cliquez sur le lien ci-dessous pour consulter un autre article de notre FAQ à ce sujet.

Foire aux questions (FAQ)

FAQ 004288 | Dans la fenêtre «1.4 Armatures longitudinales», il n'y a pas de «sélection multiple» des surfaces ...

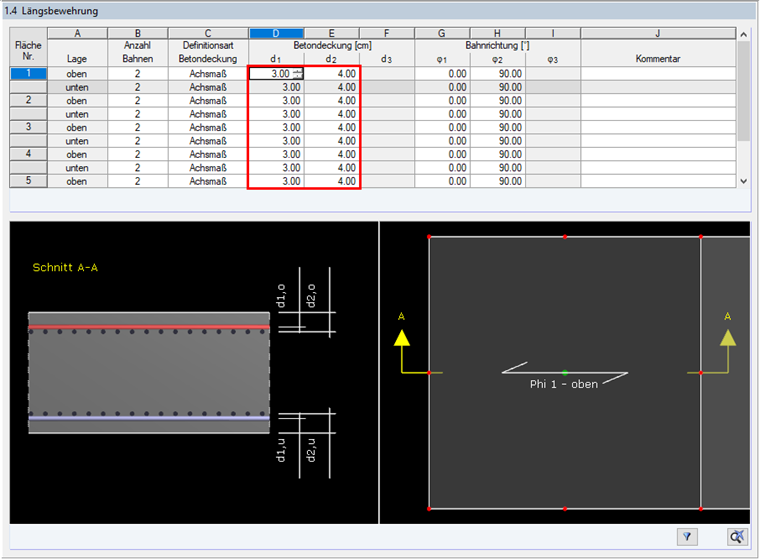

Boîte de dialogue « 1.4 Armatures longitudinales » avec le réglage de l'enrobage béton
