Définition d'une région moyenne sur la circonférence des tuyaux

Comment définir une région moyenne sur toute la circonférence des tuyaux ?


Réponse:

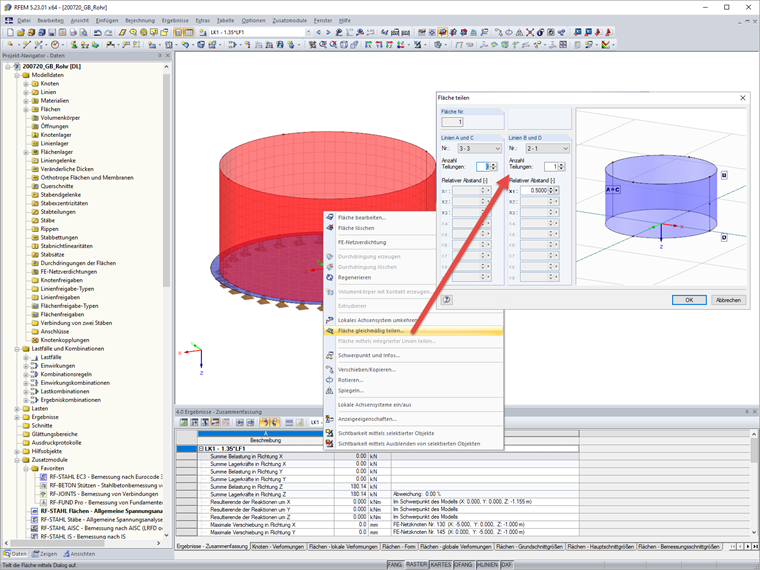

Si vous avez modélisé la surface de votre tuyau sous forme de surface quadrangulaire, vous pouvez y parvenir en divisant la surface au moins une fois.

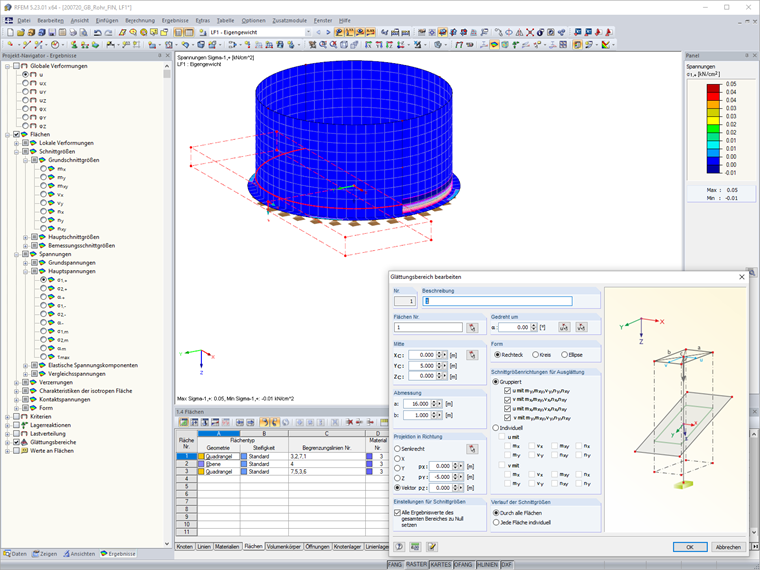

Définissez ensuite une nouvelle région moyenne pour la surface en sélectionnant le centre, en définissant la dimension, en spécifiant le vecteur et en déterminant le type de lissage souhaité.

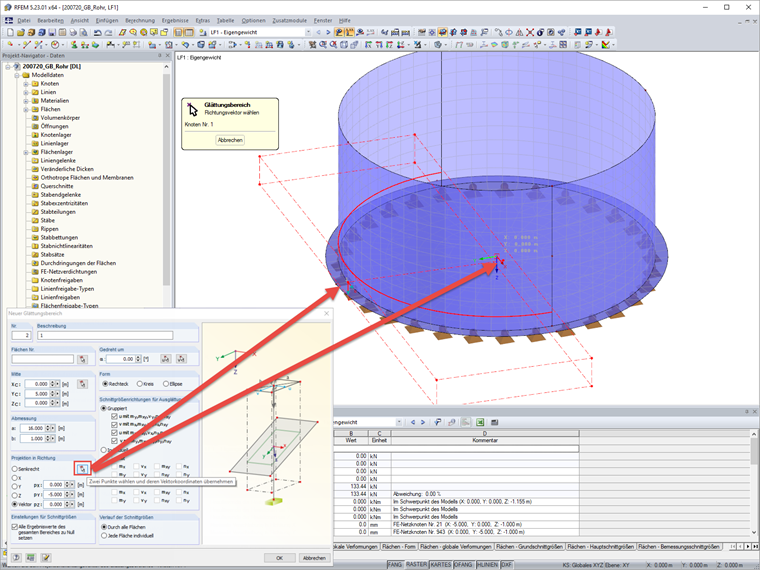

Vous pouvez facilement définir le vecteur en sélectionnant deux points.


Auteur

M. Hoffmann est responsable du développement dans les domaines de l'analyse dynamique, des structures à membrane et de RWIND. Il fournit également une assistance technique aux clients de Dlubal Software.
