Première ligne verrouillée pour la définition du matériau via le diagramme

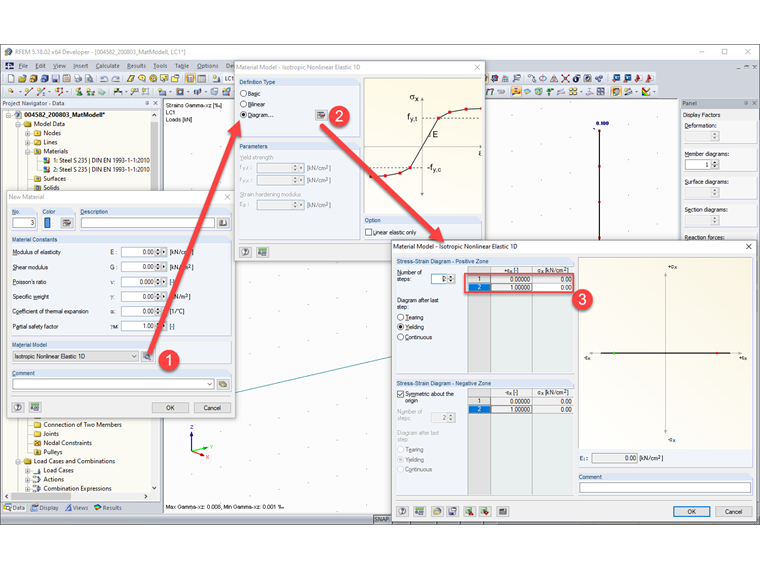

Lorsque vous entrez un nouveau matériau à l'aide du type de définition Diagramme, la première ligne est verrouillée. Comment définir le matériau ?


Réponse:

Pour le premier point, le module d'élasticité du matériau est supposé dans le modèle de matériau, de sorte qu'il existe presque un état initial pour le solveur afin d'assurer la stabilité numérique.

Si aucun matériau n'est sélectionné, le premier point n'est pas calculé comme prévu lors de la création du modèle de matériau à l'aide du type de définition Diagramme et ne peut pas être ajusté de manière raisonnable.

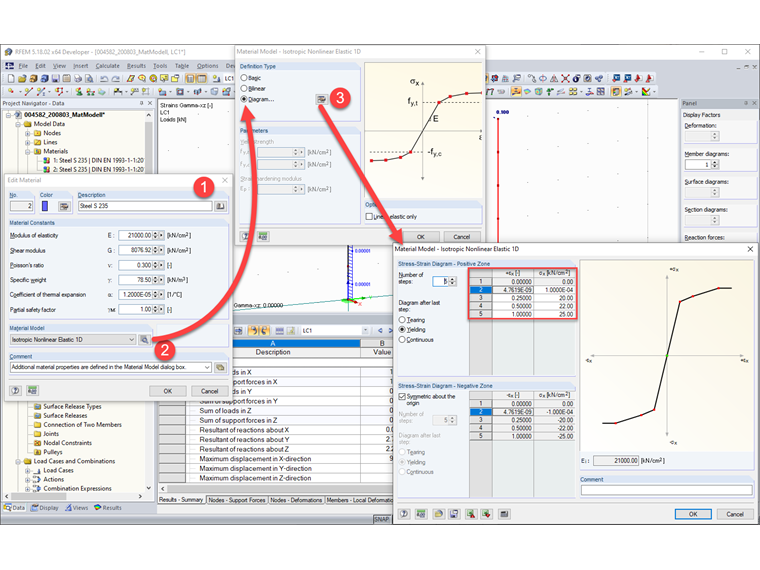

Pour éviter cela, sélectionnez le matériau à l'avance. Vous pouvez ensuite créer le modèle de matériau comme d'habitude et ajuster les points. Le premier point peut maintenant être ajusté en fonction de la contrainte.
