Couplage de surfaces

Comment modéliser un couplage de surfaces superposées qui borde seulement une ligne ?


Réponse:

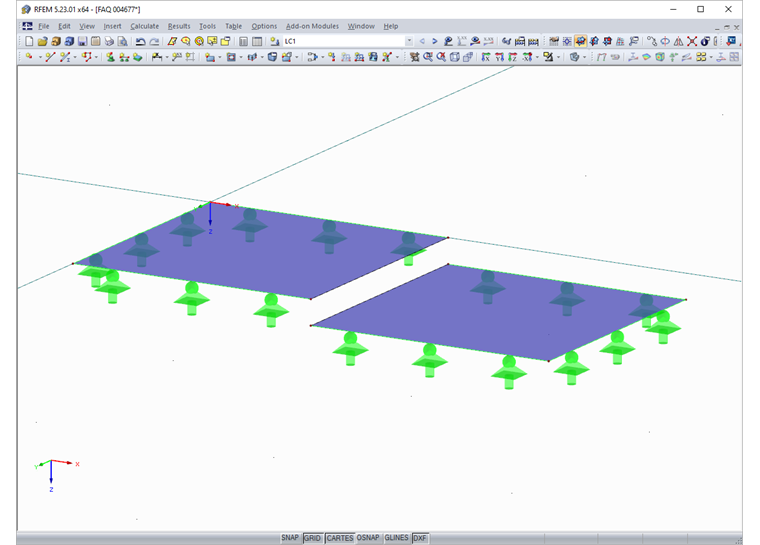

Si deux surfaces sont superposées, un solide de contact peut normalement être utilisé (voir les Liens). Dans l'image 01, vous pouvez voir un exemple pertinent.

Si le contact n'a lieu que sur une ligne, le couplage peut être modélisé avec une surface. Le problème ici est qu'une surface en deux dimensions nécessite des éléments EF afin que l'utilisation des barres soit plus efficace. De plus, aucune libération linéique n'est requise pour les conditions d'appui supplémentaires. Une modélisation possible est illustrée sur la Figure 02.

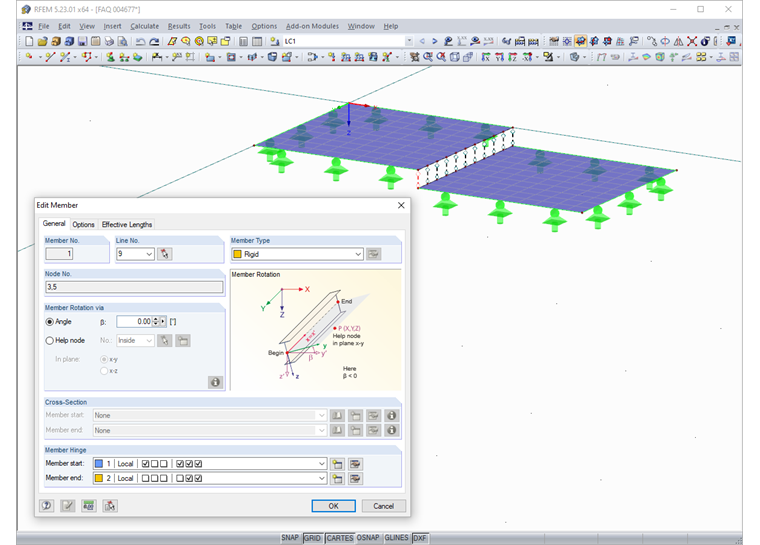

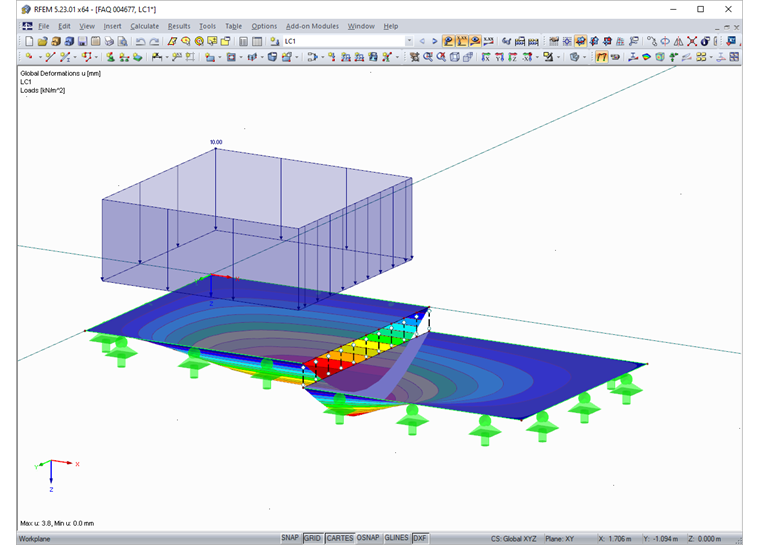

Dans cet exemple, des barres rigides avec les articulations de barre correspondantes sont utilisées. Dans ce cas, il y a une rupture sous traction et aucun moment n'est transféré. Cette modélisation conduit au résultat affiché sur la Figure 03.

Il est clair que la déformation de la surface droite dans la ligne correspond à la surface gauche à chaque position.
