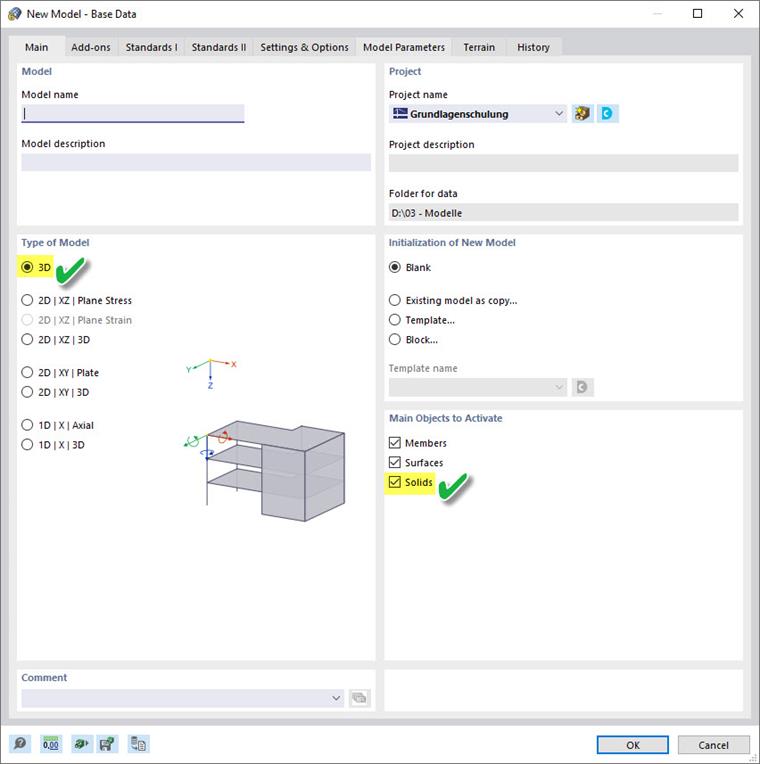

Veuillez noter que dans le premier onglet « Général » des Données de base, les types de modèle « 3D » et « Solides » doivent être activés comme objets principaux à activer.

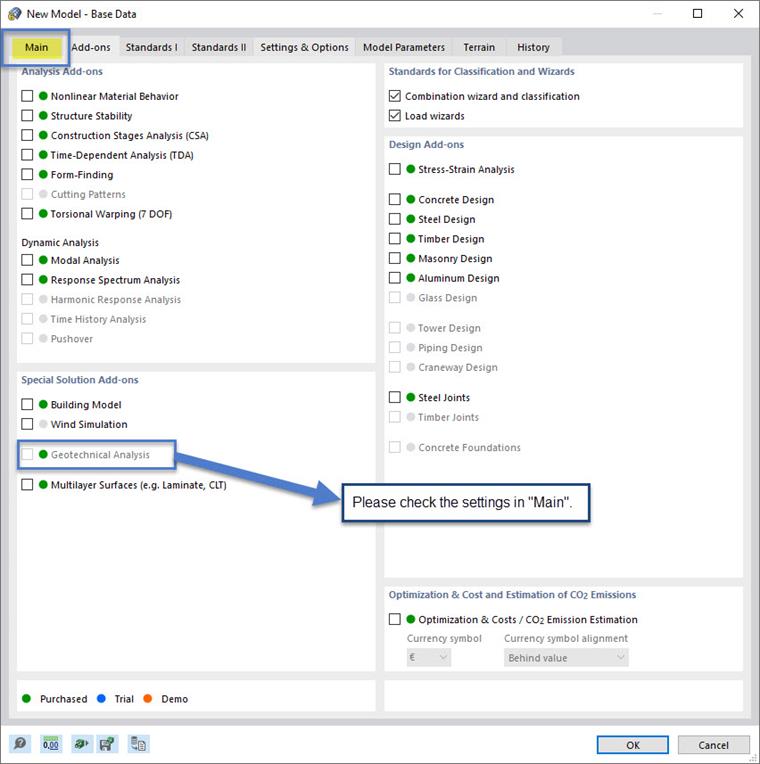

Ce n'est que lorsque ces paramètres ont été définis, comme le montre l'image ci-dessous, que le module complémentaire peut être activé et utilisé.
Activation du module complémentaire Analyse géotechnique
Je dispose d'une licence pour le module complémentaire Analyse géotechnique et il me semble qu'il est disponible. Cependant, je ne peux pas l'activer. Pourquoi ?
Dans l'article « Création d'une composition de sol à partir d'échantillons de sol dans RFEM 6 » de la Base de connaissance, nous vous expliquons comment fournir des données issues d'essais sur le terrain dans le module complémentaire et utiliser les propriétés des échantillons de sol pour déterminer les massifs de sol correspondants. Dans cet article, nous vous expliquons la procédure à suivre pour calculer des tassements et des pressions au sol d'un bâtiment en béton armé.
Une sortie graphique et tabulaire des résultats pour les déformations, les contraintes et les déformations vous aide à déterminer les solides de sol. Pour ce faire, des critères de filtre spéciaux vous permettent de sélectionner des résultats spécifiques.
Le programme ne vous laisse pas seul avec les résultats. Si vous souhaitez évaluer graphiquement les résultats dans les solides de sol, des objets repères sont disponibles. Définissez les plans de coupe, par exemple. Vous pouvez ainsi afficher les résultats correspondants à n'importe quel niveau du solide de sol.
Vous pouvez même faire plus que cela ! L'utilisation de coupes de résultats et de boîtes de coupe facilite l'analyse graphique du solide de sol.
Vous savez déjà qu'il est possible de modéliser et d'analyser un sol et une structure dans le modèle global. En conséquence, vous avez explicitement pris en compte l'interaction sol-structure. En modifiant un composant, vous obtenez une prise en compte immédiate et correcte de l'ensemble du système sol-structure dans l'analyse et dans les résultats.
Vos résultats sont prêts à être évalués ? Des diagrammes de calcul sont disponibles pour cela. Ils indiquent la distribution d'un certain résultat lors du calcul.
Vous pouvez définir librement la disposition des axes vertical et horizontal du diagramme de calcul. Cela vous permet, par exemple, de visualiser la distribution du tassement d'un certain nœud en fonction de la charge.
Vos données sont toujours documentées dans un rapport d'impression multilingue. Vous pouvez à tout moment adapter le contenu et l'enregistrer comme modèle type. Vous pouvez également ajouter des graphiques, des textes, des formules MathML et des documents PDF à votre rapport en quelques clics seulement.
