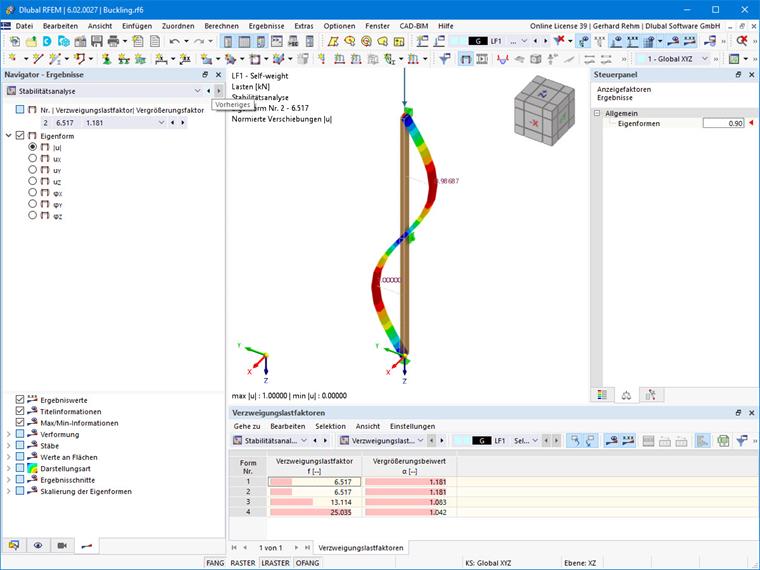

Pour créer une imperfection basée sur un mode propre, le Module complémentaire Stabilité de la structure est nécessaire. Les modes propres peuvent ainsi être déterminés pour un cas de charge ou une combinaison de charges en fonction de son état d'effort normal. La forme propre résultante peut être sélectionnée et mise à l'échelle après avoir créé un cas d'imperfection. Cette opération est expliquée dans la vidéo ci-contre.
Imperfection depuis le mode propre
Comment créer une imperfection basée sur un mode propre dans RFEM 6 ?
