J’ai importé la géométrie de mon modèle depuis AutoCAD. J’ai appliqué des charges et des appuis. Cependant, lorsque je lance le calcul, le logiciel se « fige ».

Q: J’ai importé la géométrie de mon modèle depuis AutoCAD. J’ai appliqué des charges et des appuis. Cependant, lorsque je lance le calcul, le logiciel se « fige ».

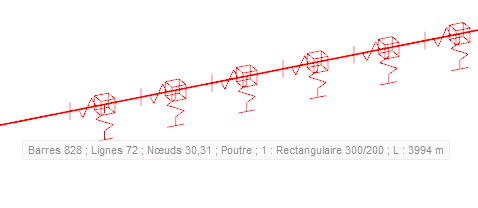

Le problème réside dans la taille du modèle. Plus précisément : dans les unités du modèle. Vous avez importé le modèle en mm, mais le modèle est configuré en mètres. Par conséquent, les barres ont par exemple une longueur de 3994 mètres. Cela a évidemment une influence sur la génération du maillage et le logiciel plante.

Question

J’ai import&#233; la g&#233;om&#233;trie de mon mod&#232;le depuis AutoCAD. J’ai appliqu&#233; des charges et des appuis. Cependant, lorsque je lance le calcul, le logiciel se &#171;&nbsp;fige&nbsp;&#187;.

Accepted Answer

Le probl&#232;me r&#233;side dans la taille du mod&#232;le. Plus pr&#233;cis&#233;ment&nbsp;: dans les unit&#233;s du mod&#232;le. Vous avez import&#233; le mod&#232;le en mm, mais le mod&#232;le est configur&#233; en m&#232;tres. Par cons&#233;quent, les barres ont par exemple une longueur de 3994&nbsp;m&#232;tres. Cela a &#233;videmment une influence sur la g&#233;n&#233;ration du maillage et le logiciel plante.

Calcul « figé » lors de l’analyse

J’ai importé la géométrie de mon modèle depuis AutoCAD. J’ai appliqué des charges et des appuis. Cependant, lorsque je lance le calcul, le logiciel se « fige ».
