Lorsque vous avez inséré le modèle dans RFEM/RSTAB, vous pouvez ouvrir le module additionnel RF-/FE-LTB. Vous pouvez y définir les barres continues et les cas de charge ou les combinaisons à calculer dans un cas de calcul.

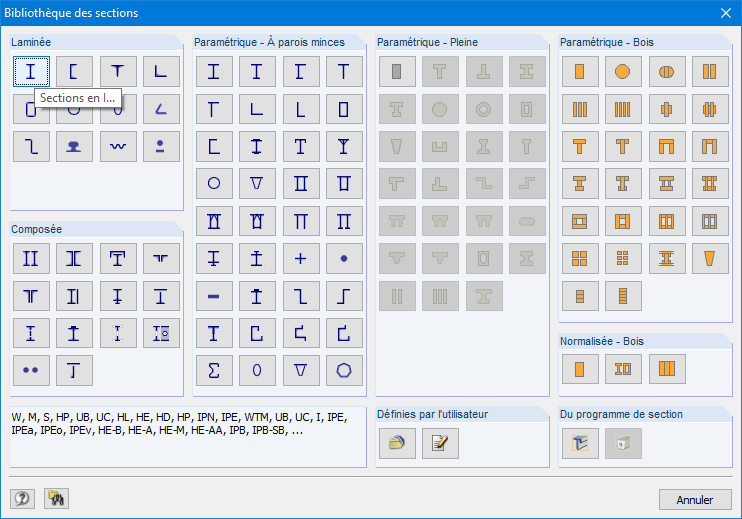

Les barres continues peuvent également être sélectionnées graphiquement. Les matériaux et les sections utilisés dans RFEM/RSTAB sont déjà prédéfinis, mais ils peuvent être modifiés si nécessaire. De nombreuses bibliothèques sont disponibles à cet effet.
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Selon la partie 2 de la norme DIN 18800, les vérifications sont effectuées séparément pour le flambement par flexion et le déversement afin de simplifier le calcul. De manière générale, la vérification du flambement par flexion est effectuée dans le plan de l'ossature à l'aide de l'analyse des contraintes de la structure 2D selon l'analyse du second ordre, en considérant les charges de calcul et les pré-déformations.
La vérification au déversement est effectuée sur une barre individuelle détachée de l'ensemble de la structure à l'aide de conditions aux limites et de charges définies selon la méthode élastique-élastique.
RF-/FE-LTB recherche le mode de rupture déterminant à l'aide du facteur de charge critique qui décrit le flambement par flexion, de torsion et ou par la combinaison de tous les modes de rupture en fonction du modèle et de la charge appliquée. Le module effectue ensuite un nouveau calcul pour obtenir les opérandes requis.
Les paramètres détaillés contrôlent si le facteur de charge critique est calculé à cause d'une perte de stabilité (à condition que le matériau soit défini par des propriétés élastiques infinies) ou avec limitation des contraintes.
Si nécessaire, vous pouvez ajuster la taille des éléments finis. Vous pouvez également modifier le facteur de sécurité partiel γM. Dans RF-/FE-LTB, les paramètres d'itération sont prédéfinis de manière à ce que les modèles courants puissent être calculés, mais ils peuvent être ajustés individuellement.
Les options complètes et faciles dans les fenêtres d'entrée individuelles facilitent la représentation du système structurel :
Après le calcul, les déformations, les efforts internes, les efforts d'appui et les contraintes sont affichés. Comme le programme prend en compte la torsion de gauchissement, les diagrammes du bimoment de gauchissement ainsi que le moment de torsion primaire et secondaire. Pour les analyses de stabilité RF-/FE-LTB considère les imperfections lors du calcul et détermine les facteurs de charge critiques, qui peuvent être utilisés pour déterminer Mki et Nki.
Les valeurs résultantes dans les tableaux sont toujours présentées ensemble avec le graphique correspondant de la section. Les résultats variés sont mis en évidence avec des couleurs différentes dans le modèle d'analyse RFEM/RSTAB. Les couleurs et les valeurs assignées peuvent être modifiées.
Les diagrammes pour la distribution de résultat sur l'ensemble des barres permettent une évaluation spécifique. Il est également possible de représenter chaque valeur intermédiaire. Enfin, il est possible d'exporter tous les tableaux vers MS Excel ou dans un fichier CSV. Toutes les spécifications requises pour l'exportation sont définies dans un menu spécial de transfert.
Lorsque vous avez inséré le modèle dans RFEM/RSTAB, vous pouvez ouvrir le module additionnel RF-/FE-LTB. Vous pouvez y définir les barres continues et les cas de charge ou les combinaisons à calculer dans un cas de calcul.
Les barres continues peuvent également être sélectionnées graphiquement. Les matériaux et les sections utilisés dans RFEM/RSTAB sont déjà prédéfinis, mais ils peuvent être modifiés si nécessaire. De nombreuses bibliothèques sont disponibles à cet effet.
