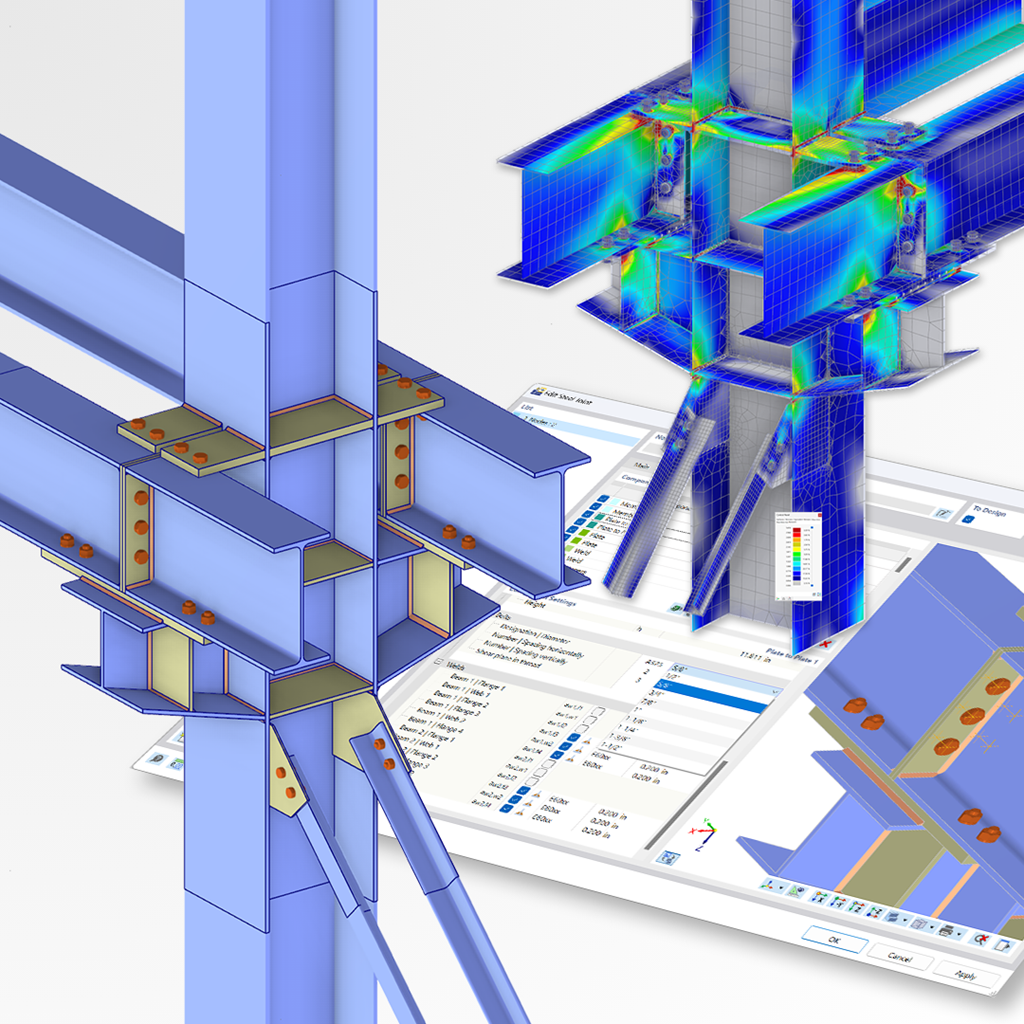

- Analyse des assemblages métalliques via la génération automatique d'un modèle EF à partir de l'assemblage en arrière-plan
- Considération de tous les efforts internes dans le calcul (N, Vy, Vz, My, Mz et Mt), aucune restriction liée aux sollicitations du plan
- Transfert automatique du chargement de toutes les combinaisons de charges à tous les nœuds sélectionnés dans le modèle EF
- Modélisation rapide pour les situations d'assemblage complexes, vous pouvez enregistrer et utiliser le modèle EF généré pour vos propres investigations détaillées
- Bibliothèque complète et extensible avec des modèles d'assemblages en acier prédéfinis
- Peut être utilisé pour tous les assemblages avec presque toutes les sections laminées et soudées, composées et à parois minces. Des sections en I, en U, angulaires, en T, composées, creuses rectangulaires et paramétriques à parois minces sont actuellement disponibles.
Assemblages métalliques | Fonctionnalités
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicativeDans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicativeLe module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicativeSi un cordon de soudure relie deux plaques avec des matériaux différents, vous pouvez sélectionner le matériau qui doit être utilisé pour le cordon de soudure depuis une liste déroulante du module complémentaire Assemblages acier.
Accéder à la vidéo explicative
