- Analyses des déformations de surfaces en béton armé avec ou sans fissures (état II) à l'aide des méthodes d'approximation des normes de calcul (par exemple analyse des déformations selon EN 1992-1-1, 7.4.3)
- Raidissement en traction du béton appliqué entre les fissures
- Considération facultative du fluage et du retrait

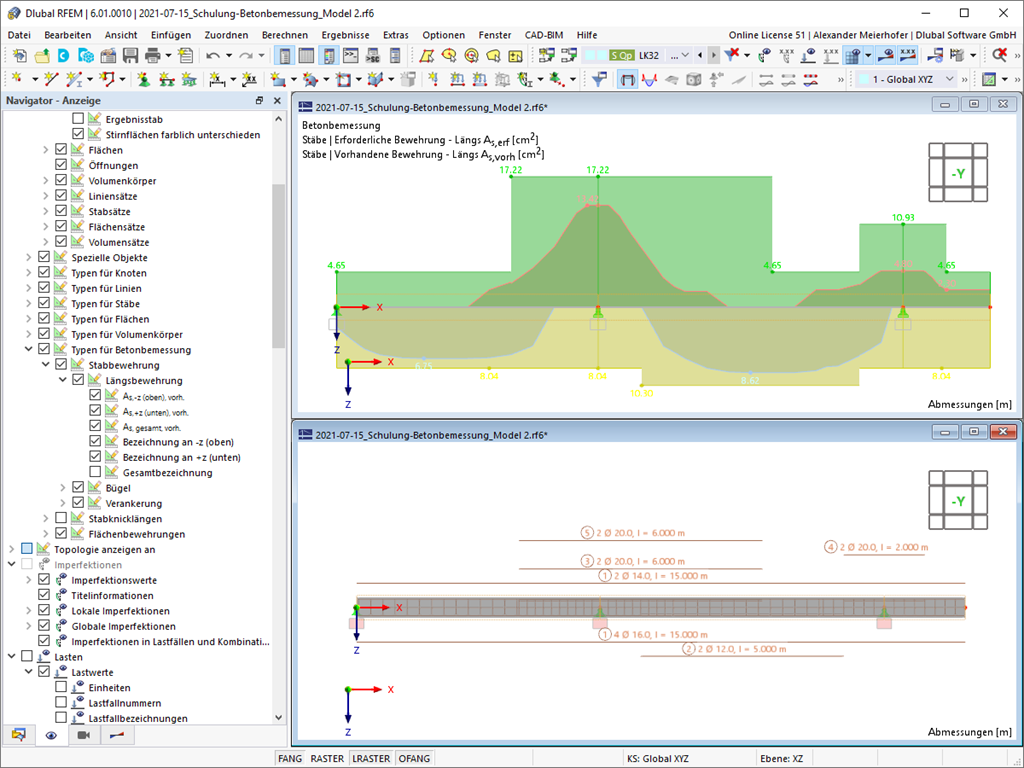

- Sortie graphique des résultats intégrée dans RFEM, par exemple utilisation de la valeur limite, de la déformation ou de la flèche
- Affichage clair des résultats numériques dans la boîte de dialogue des détails
- Intégration complète des résultats dans le rapport d'impression de RFEM
Calcul de structures en béton | Analyses des déformations | Fonctionnalités
Avez-vous des questions ?
23.05.2024
Webinaire
20.06.2024
Webinaire
Longueur: 00:00:00 min
Longueur: 00:00:00 min
Fonctionnalité de produit
Longueur: 00:00:50 min
Longueur: 00:00:50 min
Longueur: 00:00:00 min
Longueur: 00:54:04 min
Longueur: 00:42:58 min
Fonctionnalité de produit
Longueur: 00:00:38 min
Longueur: 01:00:20 min
La vérification à la fatigue selon l'EN 1992-1-1 doit être effectuée pour les composants structuraux soumis à de grandes étendues de contraintes et/ou de nombreux changements de charge. Dans ce cas, les vérifications du béton et de l'armature sont effectuées séparément. Deux méthodes de vérification sont disponibles.
![Portées basées sur la Figure 5.2 de [1]](/fr/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Afin de calculer correctement une retombées de poutre ou une poutre en T dans RFEM 6 et le module complémentaire « Vérification du béton », il est essentiel de déterminer les « Largeurs de semelle » pour les nervures. Cet article traite des options d'entrée pour une poutre à deux travées et du calcul des dimensions de la semelle selon l'EN 1992-1-1.
Le processus de calcul automatique des armatures surfaciques détermine une armature surfacique avec laquelle la quantité d'armatures requise est couverte.
Si, par exemple, un modèle surfacique pur doit être utilisé pour déterminer les efforts internes, mais que la vérification d'un composant a toujours lieu sur le modèle de barre, cela peut être réalisé à l'aide de la barre résultante.
Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).
Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :
- Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
- Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6
Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.
- 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
- 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.
De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.
Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.
Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :
- Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
- Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Qfat spécifiquement définie.
Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :
- Configurations pour l'analyse sismique
- Différenciation entre les classes de ductilité DCL, DCM, DCH
- Possibilité de transférer le coefficient de comportement de l'analyse dynamique
- Vérification de la valeur limite du coefficient de comportement
- Vérifications de la capacité des « Poteau fort - poutre faible »
- Règles pour la vérification de la ductilité en courbure
- Règles pour la ductilité locale.
Le module complémentaire Vérification du béton permet de vérifier des composants en béton fibré selon la directive DAfStb sur le béton fibré.
Cette option est disponible pour la vérification selon l'EN 1992-1-1. La vérification selon les directives DAfStb est effectuée dès qu'un béton de type « béton fibré » est assigné à un composant structural avec des armatures.
