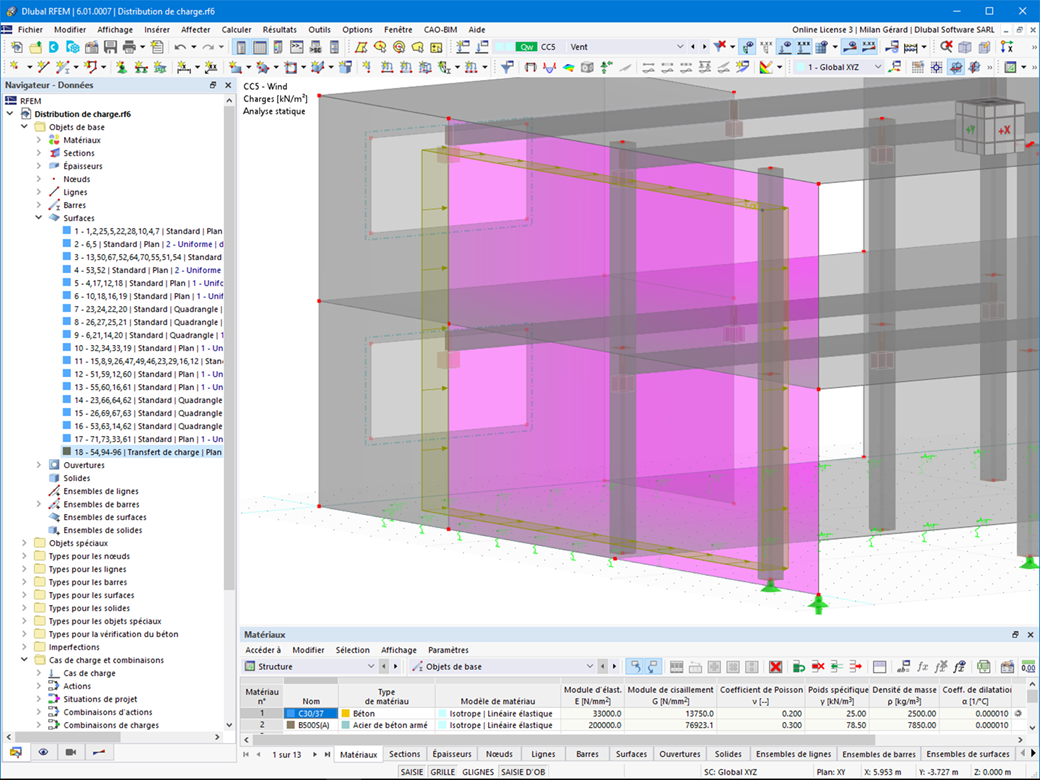

Gardez un œil sur toutes les surfaces. Une surface avec le type de rigidité « Transfert de charge » n'a aucun effet structurel. Vous pouvez l'utiliser pour considérer les charges surfaciques non modélisées, par exemple des structures de façade, des surfaces en verre, des profilés de toiture trapézoïdaux, etc.
Accéder à la vidéo explicative
