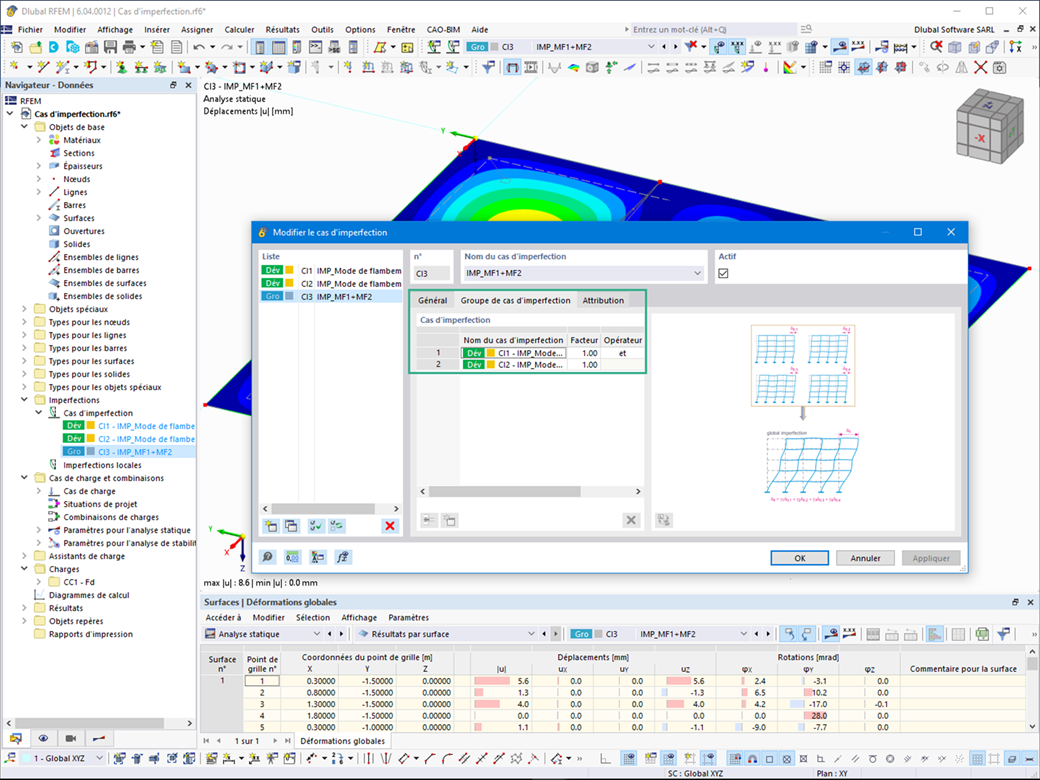

Dans le cas d'imperfection « Groupe de cas d'imperfection », vous pouvez entrer plusieurs cas d'imperfections géométriques. Vous pouvez ainsi effectuer des analyses GMNIA dans lesquelles plusieurs imperfections géométriques doivent être superposées.
Accéder à la vidéo explicativeSuperposition de plusieurs cas d'imperfections géométriques
