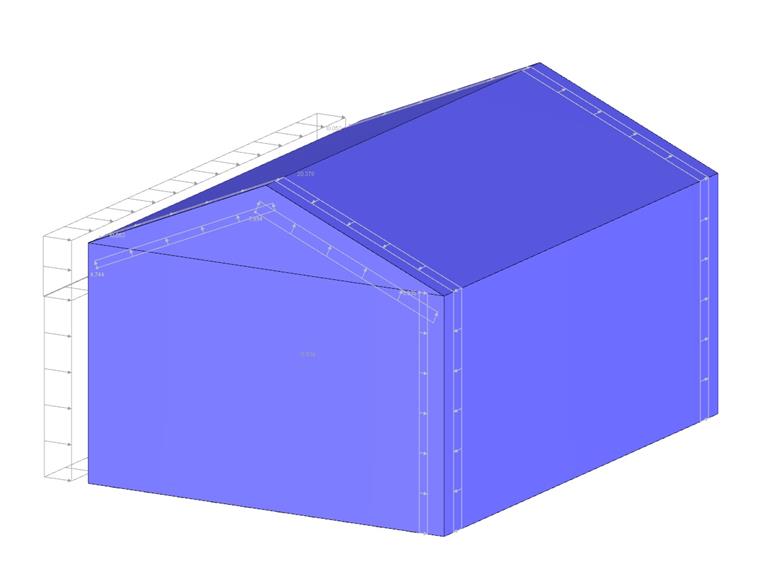

Cet exemple de vérification compare le calcul des charges de vent sur un bâtiment avec une toiture à deux versants selon la norme ASCE 7-16 et celui de la simulation CFD dans RWIND Simulation. Le bâtiment est défini selon le croquis et le profil de la vitesse d'écoulement selon la norme ASCE 7-16.
Charges de vent sur les toitures à pignon
Utilisez l'option « Maillage indépendant préféré » dans les paramètres de maillage EF pour créer un maillage EF pour les objets intégrés qui est indépendant les uns des autres. Cela vous permet de générer un maillage EF beaucoup plus détaillé et précis pour les objets individuels qui sont intégrés les uns aux autres.
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
RFEM 6 et RSTAB 9 permettent d'insérer des « Objets visuels » comme objets repères. Vous pouvez importer les formats de fichier 3ds, stl et obj.
Ces objets vous permettent de créer une meilleure référence aux cotations et aux dimensions.
Vous avez des sections de poteau individuelles ou des géométries de voile angulaires pour lesquelles vous avez besoin d'une vérification de la résistance au poinçonnement ?
Aucun problème. Dans RFEM 6, vous pouvez effectuer des vérifications de la résistance au poinçonnement non seulement pour les sections rectangulaires et circulaires, mais aussi pour toute autre forme de section.
