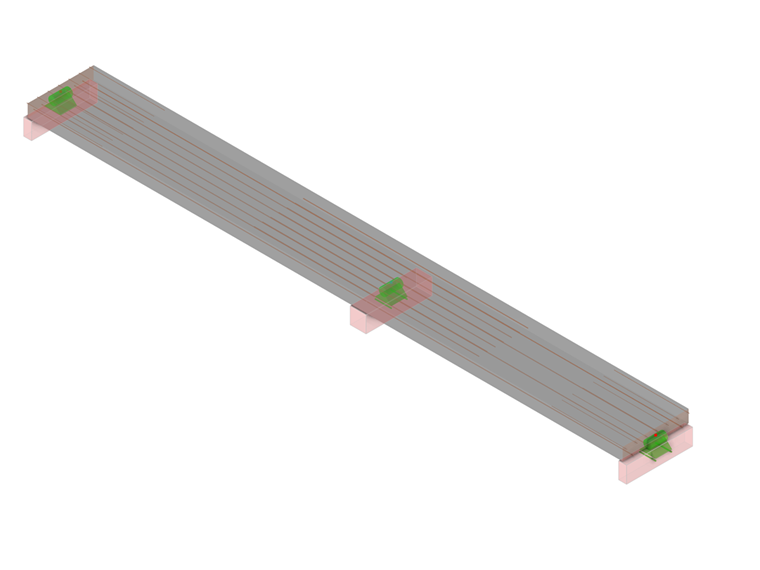

Une dalle en béton armé à l'intérieur d'un bâtiment doit être calculée comme une bande de 1,0 m avec des barres. Le radier est à travée uniaxiale et traverse deux travées. La dalle est fixée sur des murs en maçonnerie avec des appuis libres. L'appui central a une largeur de 240 mm et les deux appuis latéraux ont une largeur de 120 mm. Les deux travées sont soumises à une charge imposée de catégorie C : zones de rassemblement.
VE1021 | Dalle en béton à travées uniaxiales calculée dans RSTAB
