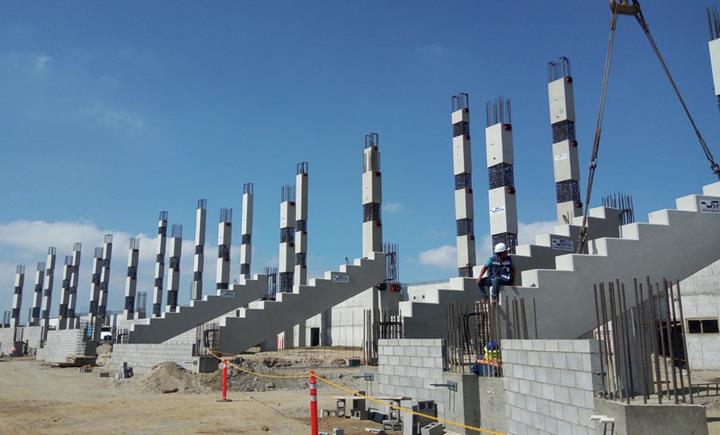

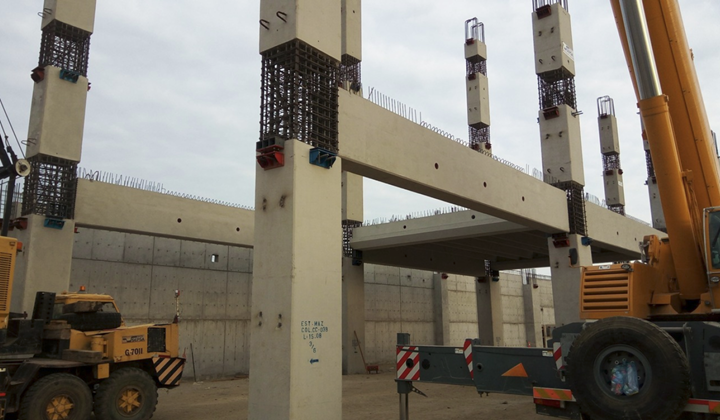

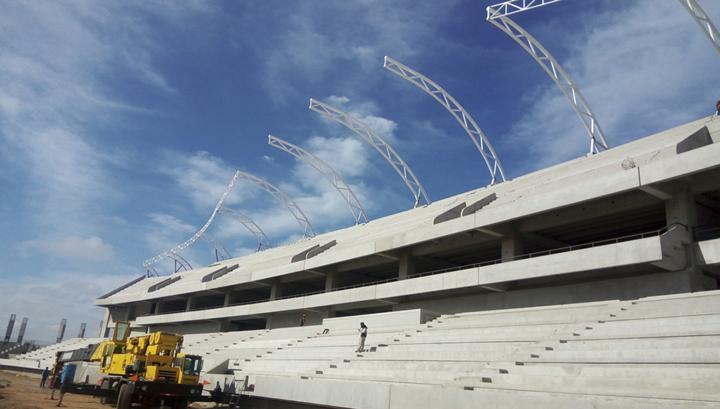

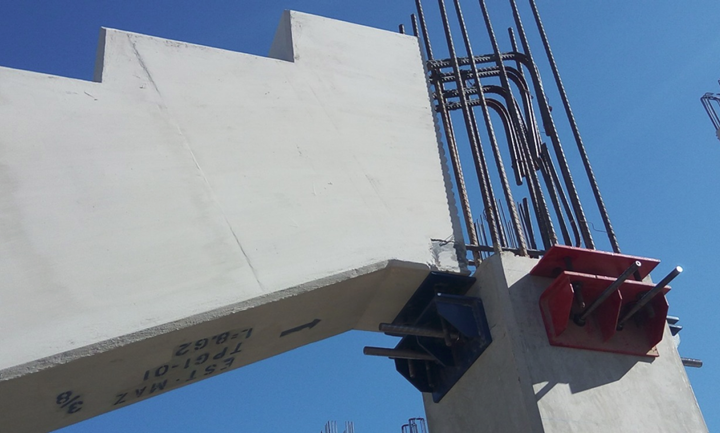

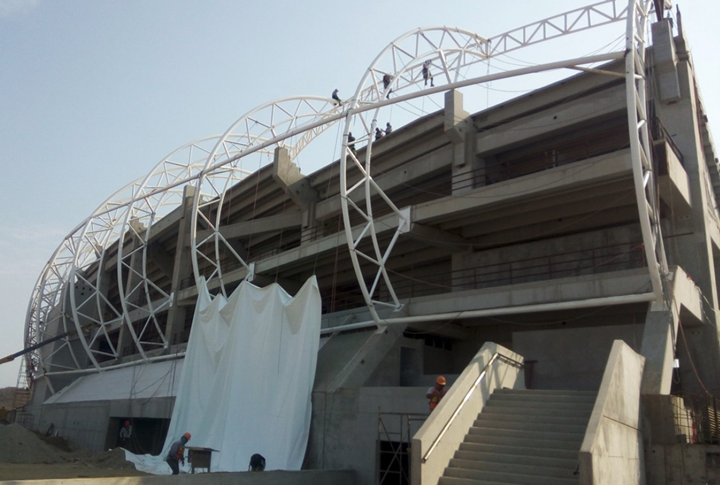

La structure principale des gradins est composée d’éléments préfabriqués en béton armé assemblés sur site avec des détails spécifiques de barres d’armature permettant leur assemblage avec le béton coulé sur place. Les piliers préfabriqués sont assemblés aux fondations construites sur site, ces piliers servant à leur tour de support pour diverses poutres par le biais de poutres courtes en porte-à-faux, formant ainsi l’ossature couverte par des poutres préfabriquées précontraintes en forme de T. La structure métallique extérieure consiste en une série de treillis courbes de hauteur variable répartis le long du périmètre du stade et reliés aux différents niveaux des gradins où elles transmettent leurs charges. Ces treillis de hauteur variable sont reliés par un anneau périmétrique supérieur et des éléments intermédiaires qui servent de support à la membrane enveloppante.

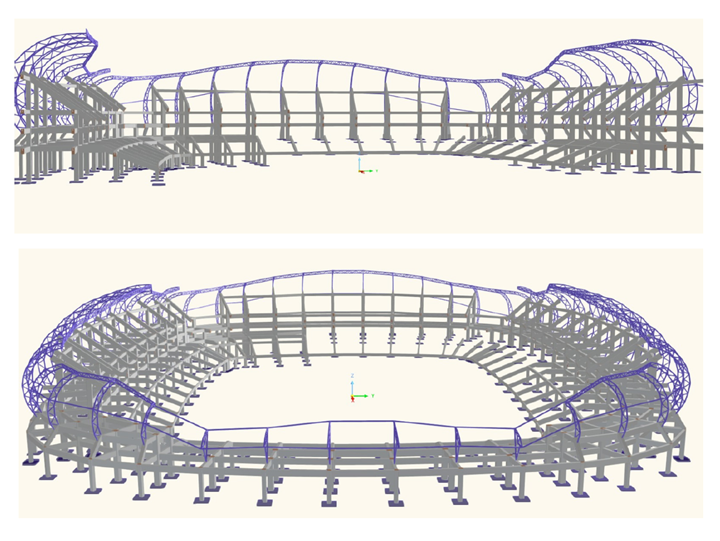

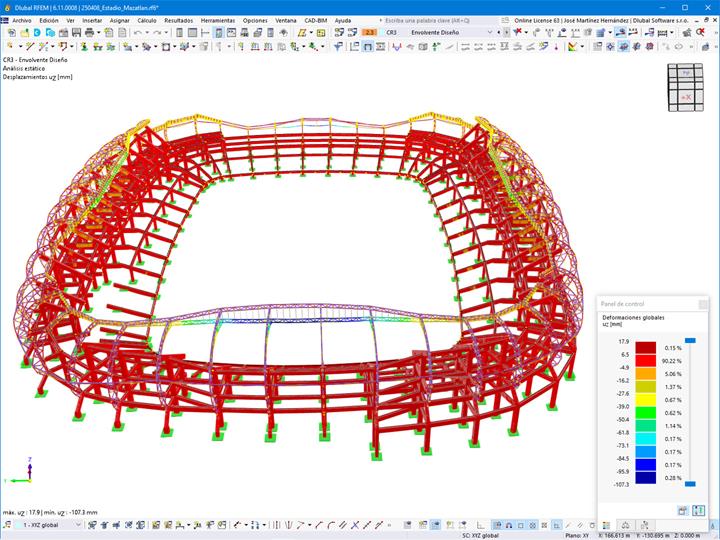

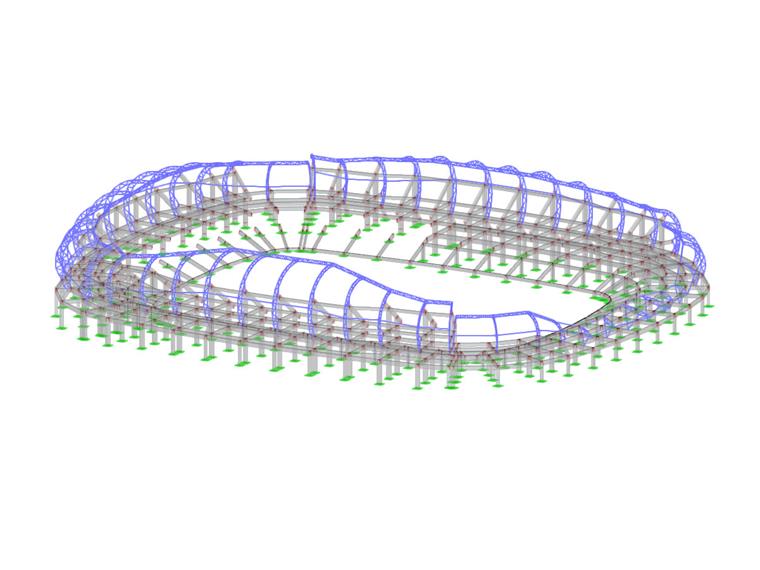

L’ingénieur Alberto Cervantes Lugo de JCR Estructural était chargé de garantir la sécurité structurelle de cette construction conformément aux normes mexicaines en vigueur. Pour cela, il a élaboré un modèle tridimensionnel de tout le squelette en béton armé et des treillis métalliques dans RFEM, sur lequel appliquer les charges et réaliser la vérification correspondante de résistance, de stabilité et à l’ELS à l’aide des modules supplémentaires.
| Localisation | Av. Munich Fraccionamiento Pradera Dorada, 82139 Mazatlán, Sinaloa, Mexique |
| Propriétaire | Grupo Salinas |
| Constructeur | Meprosa |
| Vérification des fondations | JCR Estructural, Javier Cervantes Rochín, Alberto Cervantes Lugo |
