Analisi di stabilità secondo EN 1993-1-1

È possibile eseguire analisi di stabilità secondo EN 1993-1-1 in RSECTION 1?


Risposta:

Le verifiche di stabilità secondo EN 1993-1-1, 6.3, non sono incluse in RSECTION 1.

Nach EN 1993-1-1, 5.2.2 (7) a) darf der Stabilitätsnachweis als Querschnittsnachweis geführt werden, wenn eine räumliche Berechnung nach Theorie II. Ordnung mit einem Ansatz von globalen und lokalen Imperfektionen durchgeführt wird. Um das Biegedrillknicken mit abzubilden, bedarf es einer Schnittgrößenermittlung nach geometrisch nichtlinearer Biegetorsionstheorie unter Berücksichtigung der Wölbkrafttorsion. Es sind nur Querschnittsnachweise erforderlich, da durch die Berechnung alle Stabilitätseffekte abgedeckt sind.

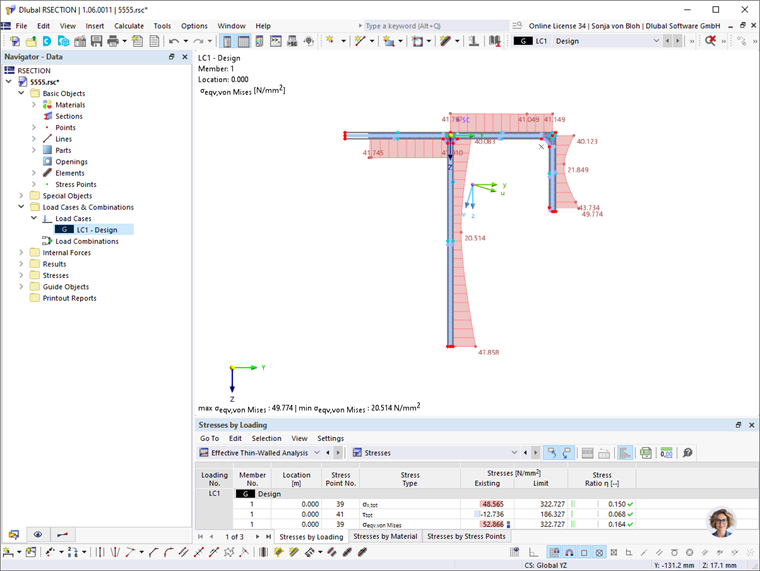

In RSECTION 1 können die Spannungen aus Normalkraft, zweiachsige Biegemomente und Querkräfte, primärem und sekundärem Torsionsmoment sowie Wölbbimoment für beliebige Querschnittsformen berechnet werden. Damit ist in RSECTION 1 das in EN 1993-1-1, 5.2.2 (7) a) beschriebene Nachweisverfahren möglich.

Mit dem Add-On Sezioni trasversali efficaci (estensione per SEZIONE 1) kann zudem eine Klassifizierung nach EN 1993-1-1 durchgeführt sowie der wirksame Querschnitt nach EN 1993-1-5 berechnet werden.


Autore

La signora von Bloh fornisce supporto tecnico per i nostri clienti ed è responsabile dello sviluppo del programma SHAPE‑THIN e delle strutture in acciaio e alluminio.
