Si des résultats sont affichés, désactivez-les en cliquant sur
dans la barre d’outils. Cliquez sur
pour définir la vue axonométrique.
Pour une meilleure vue, sélectionnez l’option Modèle filaire, accessible à l’aide du bouton
dans la barre d’outils.

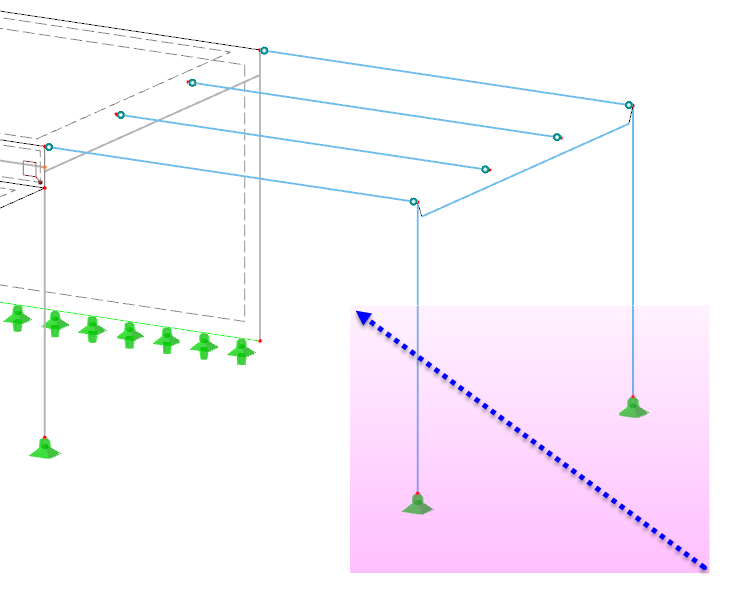

Pour sélectionner les deux poteaux, tracez une fenêtre autour d’eux de droite à gauche. Ne capturez aucun autre élément dans la fenêtre.

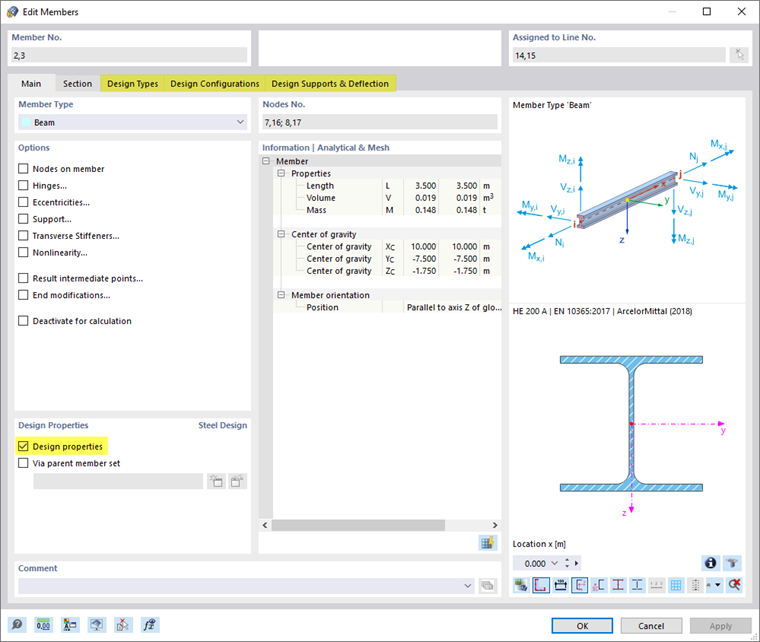

Double-cliquez sur l’un des poteaux sélectionnés pour ouvrir la boîte de dialogue « Modifier la barre ». Dans le premier onglet, vous pouvez activer les « Propriétés de calcul », ce qui fait apparaitre des onglets supplémentaires permettant de contrôler les paramètres.
Longueurs efficaces
Sélectionnez l’onglet Types de calcul.
Pour les poteaux, la méthode pour les barres uniformes doit être utilisée. À côté de la ligne « Longueurs efficaces », cliquez sur
pour créer un nouveau type de longueur. La boîte de dialogue « Nouvelles longueurs efficaces » apparait.

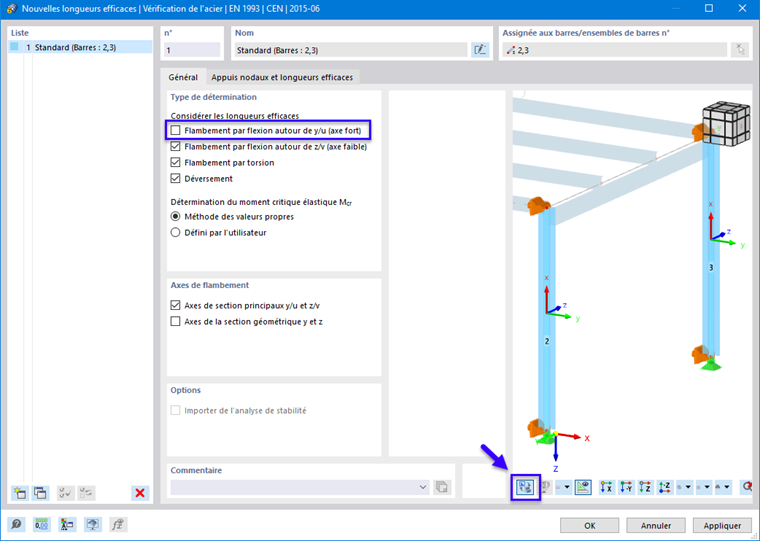

Sous « Considérer les longueurs efficaces pour », décochez la case Flambement par flexion autour de y/u (axe principal). Il n’est pas nécessaire de vérifier le flambement par flexion dans le plan du cadre car des imperfections ont été définies dans cette direction (voir la Partie 1).
Pour vérifier les axes des colonnes, utilisez le bouton
dans la partie inférieure de la zone droite. La vue réelle du modèle est affichée.

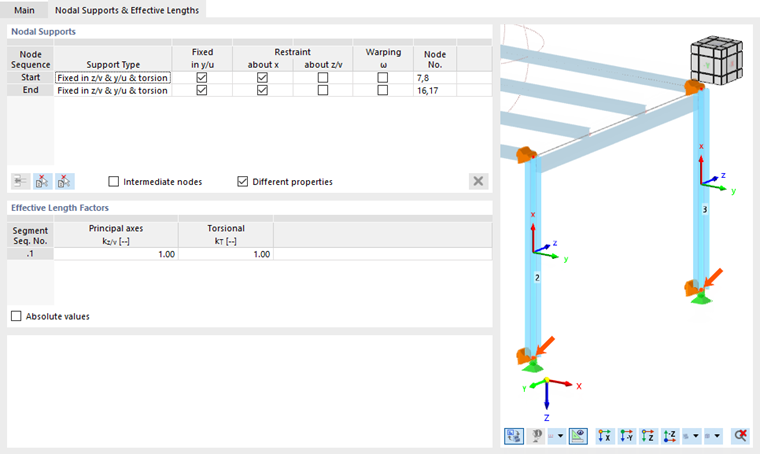

Sélectionnez ensuite l’onglet Appuis nodaux & longueurs efficaces.
Des appuis sont définis aux deux extrémités de la barre par défaut. Le type prédéfini est latéralement fixé avec une contrainte de torsion autour de l’axe longitudinal (« Maintien latéral et en torsion »), mais libre de se déformer.

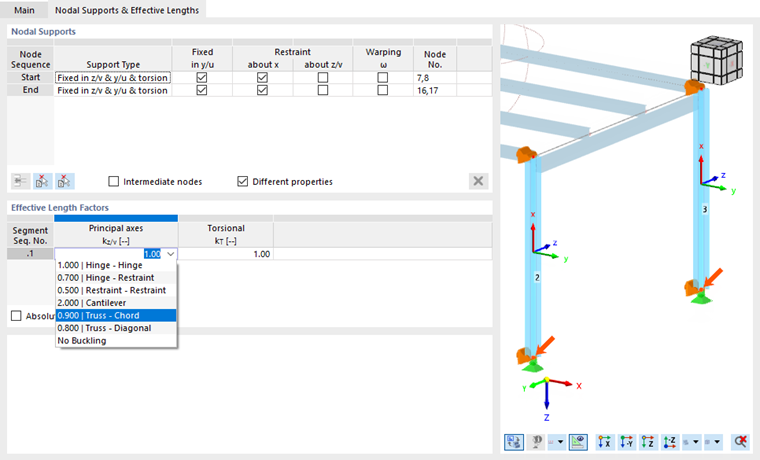

Sous « Facteurs de longueur efficace », les facteurs sont définis à 1.0. Ils représentent un modèle articulé-articulé concernant le flambement. On pourrait envisager l’élasticité des têtes de poteau en augmentant les facteurs de longueur efficace, mais présumer des appuis encastrés suffit pour le tutoriel.
Cliquez sur OK pour fermer la boîte de dialogue et revenir à la boîte de dialogue « Modifier les barres ».
Configuration du calcul

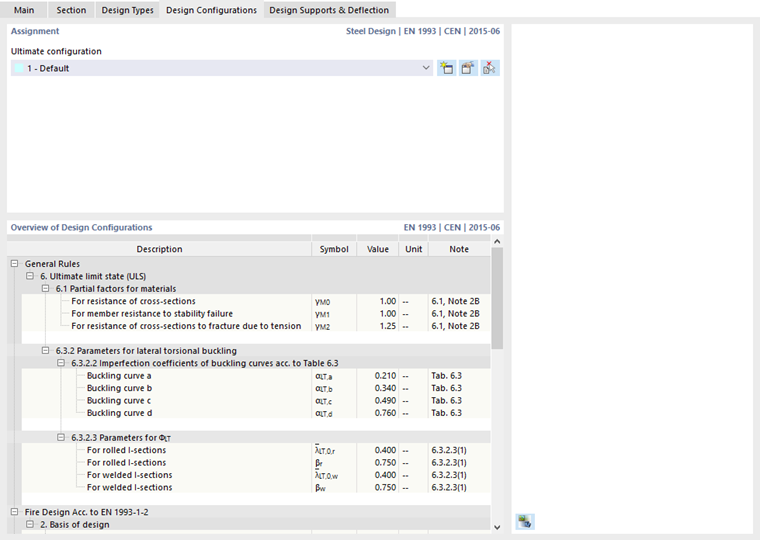

Enfin, sélectionnez l’onglet Configurations de calcul. La configuration pour l’ELU « Par défaut » est prédéfinie (voir l’image Paramètres généraux de la configuration pour l’ELU image). Il serait possible de définir une nouvelle configuration et de l’appliquer uniquement aux poteaux, mais cela n’est pas requis pour le tutoriel.
Cliquez sur OK pour assigner les longueurs efficaces et fermer la boîte de dialogue « Modifier les barres ».
