Słupy

Jeśli jakiekolwiek wyniki są wyświetlane, wyłącz je, klikając przycisk na pasku narzędzi. Kliknij przycisk aby ustawić widok aksonometryczny.

Dla lepszego widoku wybierz opcję Model drutowy, do której masz dostęp, klikając przycisk na pasku narzędzi.

Wybór wyświetlania opcji "Model szkieletowy"

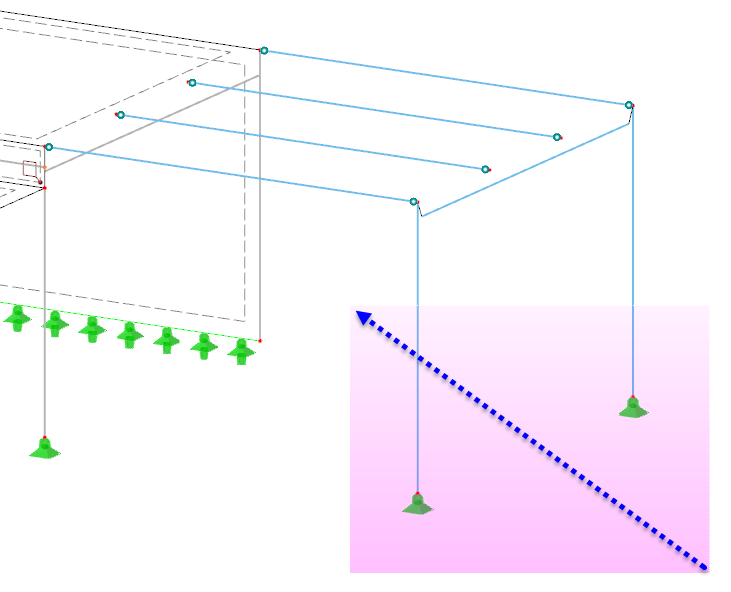

Aby wybrać dwie kolumny, zaznacz je okienkiem od prawej do lewej. Nie zaznaczaj żadnych innych elementów w oknie.

Wybór słupów

Kliknij dwukrotnie na jednej z wybranych kolumn, aby otworzyć okno dialogowe 'Edytuj pręt'. Na pierwszej karcie, 'Właściwości projektowe' są włączone, dzięki czemu dostępne są dodatkowe zakładki do kontrolowania ustawień.

Właściwości projektowe aktywowane dla słupów

Efektywne długości

Wybierz zakładkę Typy projektowe.

Tworzenie nowego typu długości efektywnej

Dla kolumn należy użyć metody dla jednolitych elementów. Obok linii 'Efektywne długości' kliknij przycisk , aby utworzyć nowy typ długości. Otworzy się okno dialogowe 'Nowe efektywne długości'.

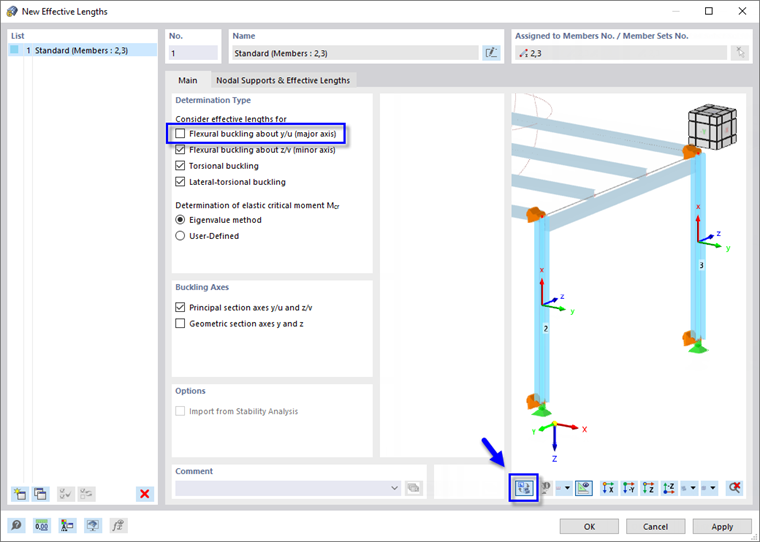

Główne ustawienia dla długości efektywnych

W obszarze 'Rozważ efektywne długości dla', odznacz pole wyboru Wyboczenie giętne wokół osi y/u (główna oś). Nie jest wymagane weryfikowanie wyboczenia giętnego w płaszczyźnie ramy, ponieważ niedoskonałości zostały zdefiniowane w tym kierunku (zobacz Część 1).

Aby sprawdzić osie kolumny, użyj przycisku w dolnej części prawego obszaru. Wyświetla się rzeczywisty widok modelu.

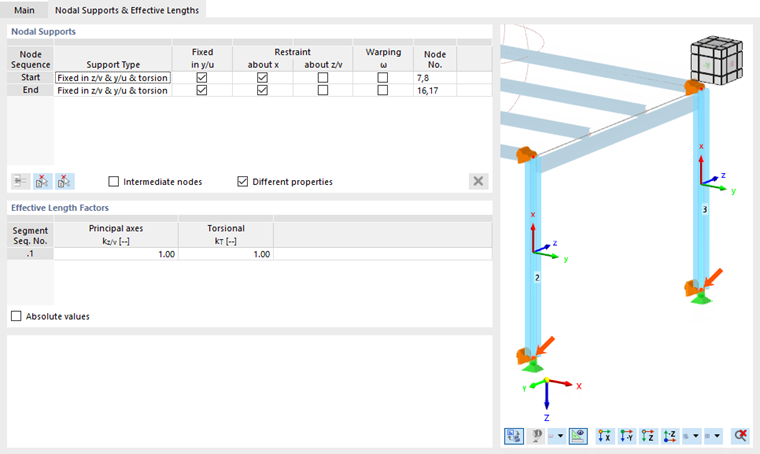

Następnie wybierz zakładkę Podpory węzłowe i efektywne długości.

Podpory węzłowe i długości efektywne

Podpory są ustawione na obu końcach pręta domyślnie. Wstępnie ustawiony typ jest bocznie ustalony z ograniczeniem skrętnym wokół osi podłużnej ("widełka"), jednak wolny do odkształceń.

W obszarze 'Czynniki efektywnych długości' czynniki są ustawione jako 1.0. Reprezentują one model przegubowy-przegubowy odnoszący się do wyboczenia. Można by rozważyć elastyczność głowic kolumn, zwiększając czynniki długości wyboczenia, ale założenie ustalonych podpór jest wystarczające dla tego samouczka.

Opcje dostosowywania długości efektywnych

Kliknij OK, aby zamknąć okno dialogowe i wrócić do okna dialogowego 'Edytuj pręty'.

Długości efektywne typu "1" dla słupów

Konfiguracja projektu

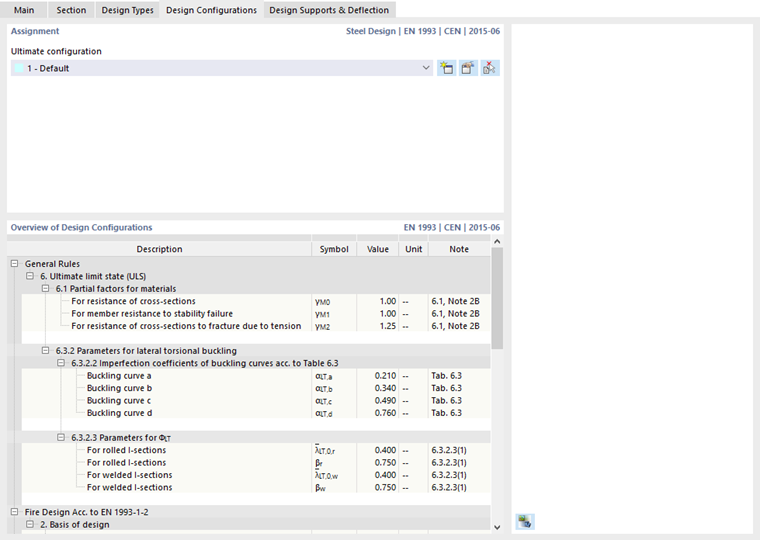

Na koniec wybierz zakładkę Konfiguracje projektowe. Domyślna konfiguracja stanu granicznego jest wstępnie ustawiona (zobacz obraz). Możliwe byłoby zdefiniowanie nowej konfiguracji i zastosowanie jej tylko do kolumn, ale nie jest to wymagane dla tego samouczka.

Konfiguracja obliczeń słupów

Kliknij OK, aby przypisać efektywne długości i zamknąć okno dialogowe 'Edytuj pręty'.
