VE9955 | Verzweigungslastfaktor und Knicklängen eines Rahmentragwerks

Descrizione

Un telaio vincolato con due colonne incernierate aggiuntive è caricato da carichi concentrati verticali. Il coefficiente di carico critico determinante deve essere calcolato per il sistema strutturale e le rispettive lunghezze efficaci devono essere determinate per i montanti del telaio vincolato.

Eingabeparameter e strutturale System

Modulo di elasticità < style="font-family:Arial, sans-serif;font-size:16px;padding:10px 5px;border-style:solid;border-width:1px;overflow:nascosto; break:normal;background-color:#bfcfeb" rowspan="2">Parametri della sezione trasversale style="font-family:Arial, sans-serif;font-size:16px;padding:10px 5px;border-style:solid;border-width:1px;overf." basso:nascosto;interruzione di parola:normale;colore-sfondo:#cbdbf2">Rigidezza flessionale - Trave font-size:16px;padding:10px 5px;stile-bordo:solido;larghezza-bordo:1px;overflow:nascosto;interruzione di parola:normale">kNcm²= Altezza= style="font -family:Arial, sans-serif;font-size:16px;padding:10px 5px;stile-bordo:solido;larghezza-bordo:1px;overflow:nascosto;interruzione di parola:normale;colore-sfondo: #cbdbf2"> Colonna incernierata 1

Parametri del materiale	E	210000	N/mm²	EI_S	8045,1	kNcm²	EI_R	1825,53
Geometria	campata	_lR	m
Geometria	l=l₁ = l₂	4.5	m
Carichi	Deformazione 1	N_le	120	kN
Acciaio inossidabile 2	N_re	80	F₁	50	kN
Colonna incernierata 2	_F2	60	kN

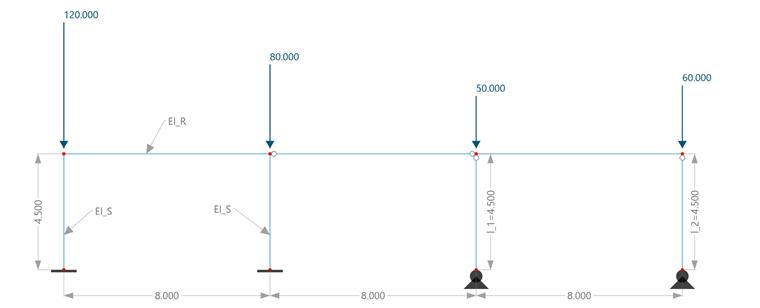

VE9955 Telaio con plinti rigidi - sistema strutturale

Soluzione analitica

La soluzione analitica utilizza le formule approssimative secondo [1] per i telai con plinti di fondazione.

F^{*} = F_{1} \frac{l}{l_{1}} + F_{2} \frac{l}{l_{2}} + . . .

Coefficiente 1 per il calcolo delle lunghezze efficaci di un telaio con basi vincolate

ρ = 6 \cdot \frac{l \cdot E I_{R}}{l_{R} \cdot E I_{S}}

Coefficiente 2 per il calcolo delle lunghezze efficaci di un telaio con basi vincolate

R = [1 - \frac{1, 05 \cdot ρ}{(ρ + 4)^{2}}] \cdot 1, 216 \cdot (N_{l i} + N_{r e}) + F^{*}

Coefficiente 3 per il calcolo delle lunghezze efficaci di un telaio con basi vincolate

f = \frac{ρ + 1}{ρ + 4} \cdot 24 \cdot \frac{E I_{S}}{R \cdot l^{2}}

Coefficiente di carico critico per telai con plinti rigidi

Il coefficiente di carico critico è maggiore di 10, quindi il calcolo delle forze interne secondo l'analisi statica lineare secondo EC 3-1-1 sarebbe consentito.

L_{c r, l i} = π \cdot \sqrt{\frac{E I_{S}}{f \cdot N_{l i}}}

Lunghezza libera d'inflessione del montante sinistro di un telaio con basi vincolate

L_{c r, r e} = π \cdot \sqrt{\frac{E I_{S}}{f \cdot N_{r e}}}

Lunghezza libera d'inflessione del montante destro di un telaio con basi vincolate

Confronta la soluzione analitica con la soluzione RFEM

Overflow della soluzione analitica:nascosto;interruzione di parola:normale;colore-sfondo:#bfcfeb">RFEM 6	Rapporto
f	10.2524	10.085	L_cr,li	8,0336 m	8.100 m	L_cr,re	9,8392 m	9,920 m''' td>	0,992

I risultati tra il calcolo manuale e RFEM 6 corrispondono molto bene. Le deviazioni relative sono inferiori al 2%.

Riferimenti

[1] ALBERT, Andrej; u: Tabelle costruttive per ingegneri - con note di calcolo e
esempi. 23 ed. Nordlingen

Hai delle domande?

Eventi

2024-04-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica di strutture in legno

2024-05-02

Fasi costruttive nelle strutture a membrana con RFEM 6

Webinar

Fasi costruttive di strutture a membrana con RFEM 6

2024-05-08

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica del calcestruzzo armato

2024-05-08

$Modellazione di sezioni trasversali e\n Analisi delle tensioni in RSECTION 1$

Webinar

Modellazione di sezioni e analisi delle tensioni in RSECTION 1

2024-05-15

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica acciaio

2024-05-16

Considerazione delle fasi costruttive in RFEM 6

Webinar

Considerazione delle fasi costruttive in RFEM 6

2024-05-23

Domande frequenti e risposte del supporto tecnico di Dlubal Software

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Maggio 2024

2024-06-20

Webinar

Domande frequenti e risposte del supporto tecnico di Dlubal Software | Giugno 2024

2024-10-16

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica delle aste

2024-10-23

Corso di formazione online

RSECTION 1 | Studenti | Introduzione alla resistenza dei materiali

2024-10-30

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla FEA

2024-11-06

Corso di formazione online

RFEM 6 | Studenti | Introduzione alla verifica acciaio

Video

Evento

Webinar | Analisi di instabilità in RFEM 6

Durata: 00:00:00 min

Knowledge Base

KB 001745 | Determinazione dei coefficienti di carico critici utilizzando l'add-on Stabilità delle strutture in RFEM 6

Durata: 00:00:58 min

Analisi di stabilità e deformazione torsionale (7 DOF) in RFEM 6

Evento

Analisi di stabilità e deformazione torsionale (7 DOF) in RFEM 6

Durata: 00:00:00 min

Evento

Webinar | AISC 360-22 Verifica di collegamenti in acciaio in RFEM 6

Durata: 01:02:00 min

Evento

Webinar | Verifica di aste in acciaio AISC 360/341-22 in RFEM 6

Durata: 01:01:43 min

Evento

Analisi di stabilità e torsione di ingobbamento (7 DOF) in RFEM 6

Durata: 00:00:00 min

Evento

Webinar | Collegamenti con sezioni cave circolari in RFEM 6

Durata: 00:00:00 min

Evento

Webinar | RWIND 2 - Calcolo dei carichi del vento con CFD Simulation

Durata: 00:00:00 min

Caratteristiche del prodotto

Coefficiente di sensibilità

Durata: 00:00:32 min

Playlist

Modelli da scaricare

1644x

123x

Collegamenti in acciaio della struttura del telaio

Modello 004864 | Collegamento della struttura in acciaio | AISC 360-22

86x

11x

Collegamento della struttura in acciaio | AISC 360-22

Modello 004859 | Struttura metallica | AISC 360/341-22

249x

40x

Struttura in acciaio | AISC 360/341-22

3235x

221x

Base di una colonna circolare in acciaio

267x

Ponte pedonale e ciclabile a Eichsütt, Germania

307x

34x

Struttura metallica

371x

Scaffalature per campate alte, Cina

Modello 004787 | Collegamenti per strutture in acciaio

484x

54x

Collegamenti per strutture in acciaio

Modello 004778 | Trave di sollevamento di tipo H

298x

30x

Trave di sollevamento di tipo H

Articoli tecnici della Knowledge Base

KB 001875 | AISC 341-22 Verifica di aste del telaio a momento in RFEM 6

I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-22 è classificato in due sezioni: requisiti delle aste e dei collegamenti.

Leggi di più

L'add-on Verifica acciaio in RFEM 6 ora offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 e AISC 341-22. Attualmente sono disponibili cinque tipi di sistemi resistenti alla forza sismica (SFRS).

Leggi di più

KB 001767 | AISC 341-16 Verifica dell'asta del telaio del momento in RFEM 6

I tre tipi di telai a momento (ordinario, intermedio, speciale) sono disponibili nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica secondo AISC 341-16 è classificato in due sezioni: requisiti delle aste e dei collegamenti.

Leggi di più

KB 001768 | Resistenza del collegamento del telaio del momento AISC 341-16 in RFEM 6

La verifica del telaio di momento secondo AISC 341-16 è ora possibile nell'add-on Verifica acciaio di RFEM 6. Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti. Questo articolo copre la resistenza richiesta del collegamento. Viene presentato un esempio di confronto dei risultati tra RFEM e il Manuale di progettazione sismica AISC [2].

Leggi di più

Screenshot

Visualizzazione della deformata modale della capanna ombrellone

Capanna ombrellone modellata in RFEM e visualizzazione delle deformate

Dettagli del sistema di recupero dell'acqua della Cabane Parasol (© Victoria Tanto)

Sistema di raccolta e stoccaggio dell'acqua piovana della capanna ombrellone (© Victoria Tanto)

Costruzione della torre (© Victoria Tanto)

Cabane Parasol al Festival des cabanes di Villa Medici a Roma (© Victoria Tanto)

Analisi di stabilità di strutture in acciaio con collegamenti

Risultati dell'analisi di stabilità della struttura in acciaio con collegamenti utilizzando l'add-on Giunti in acciaio

Verifica di giunti in acciaio e stabilità strutturale

Spostamenti generalizzati della struttura dell'unità di produzione | © GH HERVOUET

Caratteristiche del prodotto

Caratteristica 002807 | Rappresentazione 3D dei risultati FSM

Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.

Leggi di più

Verifica delle strutture di acciaio | Panoramica della verifica del sistema resistente alla forza sismica

La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
Calcolo della spaziatura massima per i controventi di stabilità delle travi
Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
Verifica dei rapporti di snellezza di pilastri e controventi

Leggi di più

Add-on Verifica sismica in acciaio | Risultati

Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.

I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".

Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.

Leggi di più

Caratteristica 002733 | Progettazione sismica AISC 341-16 per aste in acciaio

Nel modulo Verifica calcestruzzo offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 per barre di acciaio.

Per questo sono disponibili cinque tipi di SFRS (sistemi resistenti alla forza sismica).

Scopri di più

Leggi di più

Domande frequenti (FAQ)

Come parte dell'add-on Verifica acciaio, ho impostato le condizioni al contorno in modo che l'ala della trave a I sia vincolata contro lo spostamento orizzontale. Quindi, ho calcolato i coefficienti di carico critico utilizzando l'add-on Stabilità delle strutture, ma il vincolo esterno non è stato influenzato dal coefficiente di carico critico. Qual è il motivo?

Come posso definire un vincolo plastico in RFEM 6?

Come posso scambiare dati tra RFEM 6/RSTAB 9 e IDEA StatiCa?

Come posso generare un carico superficiale sulle aste utilizzando le celle in RFEM 6 o RSTAB 9?

Posso stimare quali sezioni trasversali minime devo utilizzare prima di iniziare a progettare il mio modello?

Come posso selezionare un tubo come chiave di taglio nel modulo aggiuntivo RF-/JOINTS Steel - Column Base?

Progetti clienti

Capanna per ombrellone al festival delle capanne di Villa Medici a Roma, Italia

Vista esterna dell'unità di produzione e stoccaggio di pasticceria | © GH HERVOUET

Creazione di un impianto di produzione e stoccaggio di dolci a Montbert, Francia

Stazione di pedaggio illuminata | © Sig. Yunchao Ding, Jiangsu Jingong Space Structure Co., Ltd.

Stazione di pedaggio Dawall, in Shaanxi, Cina

Modello RFEM del magazzino a scaffalature alte con i risultati degli spostamenti generalizzati

Grandi scaffalature industriali, Cina

Stazione multi-energy a Les Sables-d'Olonne, Francia

Vista frontale dell'edificio per uffici con le colonne composte in acciaio a forma di V | © Tragwerker GmbH

Edificio per uffici con centro visitatori integrato e garage a Geiselbulach, Germania

Pergola in metallo presso l'Università Rafael Landívar (© Ing. Enrique de León)

Pergola in acciaio in Plaza del Edificio L, Università Rafael Landívar, Guatemala

Torre radar a sinistra (© SAQQARA Ingeniería)

Analisi strutturale della torre radar all'aeroporto di Malaga, Spagna

CP 001290 | Copertura dell'anfiteatro del teatro di Most | © Carl Stahl & spol. s r.o.

Anfiteatro del Teatro comunale di Most, Repubblica Ceca

Prodotti consigliati per te

RFEM 6 | Programma principale RFEM 6

RFEM 6

Programma principale

La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.

Prezzo della prima licenza 4.170,00 USD

RFEM 6 | Verifica

Verifica acciaio per RFEM 6

Add-on

L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.

Prezzo della prima licenza 2.550,00 USD

RFEM 6 | Giunti

Giunti acciaio per RFEM 6

Add-on

L'add-on Giunti acciaio per RFEM consente di analizzare i collegamenti in acciaio utilizzando un modello EF. Il modello FEM viene generato automaticamente in background e può essere controllato tramite il semplice e familiare input di componenti.

Prezzo della prima licenza 2.110,00 USD

RFEM 6 | Analisi aggiuntive

Torsione di ingobbamento (7 DOF) per RFEM 6

Add-on

L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.

Prezzo della prima licenza 1.480,00 USD

RFEM 6 | Analisi aggiuntive

Comportamento non-lineare del materiale per RFEM 6

Add-on

L'add-on Comportamento non lineare del materiale consente di considerare le non linearità dei materiali in RFEM, ad esempio plastica isotropa, plastica ortotropa, danno isotropo).

Prezzo della prima licenza 1.480,00 USD

RFEM 6 | Analisi aggiuntive

Stabilità delle strutture per RFEM 6

Add-on

L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.

Prezzo della prima licenza 1.300,00 USD

RFEM 6 | Analisi aggiuntive

Analisi delle fasi costruttive (CSA) per RFEM 6

Add-on

L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.

Prezzo della prima licenza 1.570,00 USD

RFEM 6 | Analisi aggiuntive

Analisi time-dependent (TDA) per RFEM 6

Add-on

L'add-on Analisi time-dependent (TDA) consente di considerare il comportamento delle aste in base al tempo. Gli effetti a lungo termine, come viscosità, ritiro e invecchiamento, possono influenzare la distribuzione delle forze interne, a seconda della struttura.

Prezzo della prima licenza 1.030,00 USD

RFEM 6 | Analisi aggiuntive

Add-on

L'add-on Form-Finding trova la forma ottimale di aste soggette a forze assiali e modelli di superfici caricate a trazione. La forma è determinata dall'equilibrio tra la forza assiale delle aste o la tensione della membrana e le condizioni al contorno esistenti.

Prezzo della prima licenza 2.060,00 USD

RFEM 6 | Analisi dinamica

Analisi modale per RFEM 6

Add-on

L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.

Prezzo della prima licenza 1.210,00 USD

RFEM 6 | Analisi dinamica

Analisi pushover per RFEM 6

Add-on

Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.

Prezzo della prima licenza 1.300,00 USD

RFEM 6 | Soluzioni speciali

Modello edificio per RFEM 6

Add-on

Le informazioni sui piani e sull'intero modello (centro di gravità) sono visualizzate in tabelle e grafici.

Prezzo della prima licenza 1.660,00 USD

RFEM 6 | Verifica

Analisi tensioni-deformazioni per RFEM 6

Add-on

L'add-on Analisi tensioni-deformazioni esegue l'analisi delle tensioni generali calcolando le tensioni esistenti e confrontandole con le tensioni limite.

Prezzo della prima licenza 1.210,00 USD

RSTAB 9 | Programma principale RSTAB 9

RSTAB 9

programma di calcolo per strutture intelaiate

Programma principale

Il moderno programma di analisi e progettazione strutturale 3D è adatto per l'analisi strutturale e dinamica di strutture a travi e per la progettazione di calcestruzzo, acciaio, legno e altri materiali.

Prezzo della prima licenza 2.910,00 USD

RSTAB 9 | Verifica

Verifica acciaio per RSTAB 9

Add-on

L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.

Prezzo della prima licenza 2.550,00 USD

RSTAB 9 | Analisi aggiuntive

Stabilità delle strutture per RSTAB 9

Add-on

L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.

Prezzo della prima licenza 1.300,00 USD

RSTAB 9 | Verifica

Analisi tensioni-deformazioni per RSTAB 9

Add-on

L'add-on Analisi tensioni-deformazioni esegue la verifica globale delle tensioni calcolando le tensioni esistenti e confrontandole con le tensioni limite.

Prezzo della prima licenza 1.120,00 USD

RSTAB 9 | Analisi aggiuntive

Orditura a torsione (7 DOF) per RSTAB 9

Add-on

L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.

Prezzo della prima licenza 1.480,00 USD

RSTAB 9 | Analisi dinamica

Analisi modale per RSTAB 9

Add-on

L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.

Prezzo della prima licenza 1.210,00 USD

RSTAB 9 | Analisi dinamica

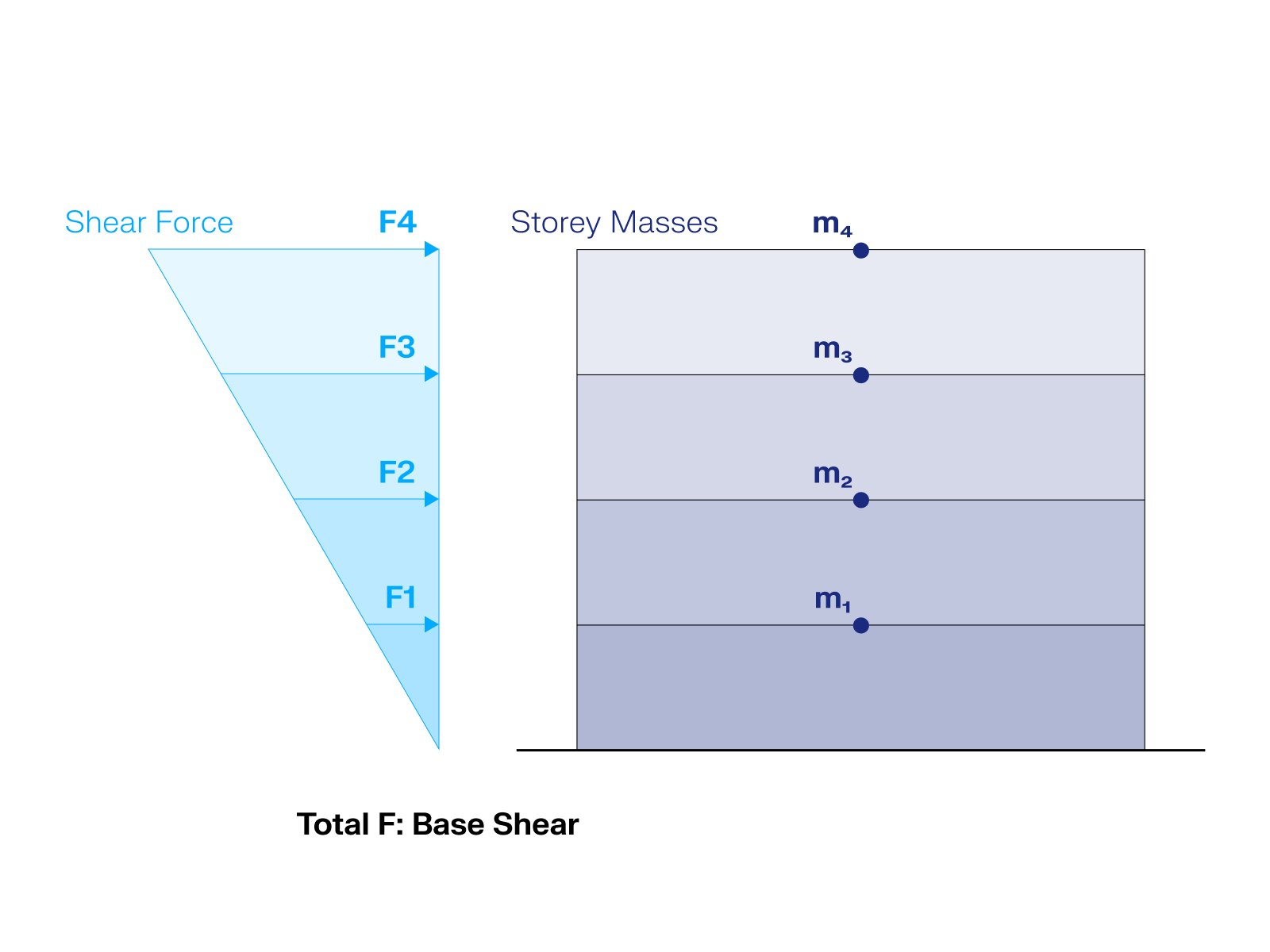

Analisi pushover per RSTAB 9

Add-on

Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere al terremoto.

Prezzo della prima licenza 1.300,00 USD

RFEM 6 | Verifica

Verifica calcestruzzo per RFEM 6

Add-on

L'add-on Verifica calcestruzzo consente varie verifiche secondo le norme internazionali. È possibile verificare aste, superfici e pilastri ed eseguire verifiche a taglio-punzonamento e deformabilità.

Prezzo della prima licenza 2.550,00 USD

RFEM 6 | Verifica

Verifica legno per RFEM 6

Add-on

L'add-on Verifica legno esegue le verifiche allo stato limite ultimo, di esercizio e di resistenza al fuoco delle aste in legno secondo varie norme.

Prezzo della prima licenza 1.930,00 USD

RFEM 6 | Verifica

Verifica muratura per RFEM 6

Add-on

L'add-on di RFEM Verifica muratura consente di progettare strutture in muratura utilizzando il metodo degli elementi finiti. È stato sviluppato nell'ambito del progetto di ricerca intitolato DDMaS - Digitalizzazione della verifica di strutture in muratura. Il modello del materiale rappresenta il comportamento non lineare della combinazione mattone-malta sotto forma di macro modellazione.

Prezzo della prima licenza 1.660,00 USD

RFEM 6 | Verifica

Verifica alluminio per RFEM 6
