Nuovo edificio scolastico in Gol, Norvegia

• 3D Viewer | Google
• 3D Viewer | Babylon
• Realtà virtuale

629x

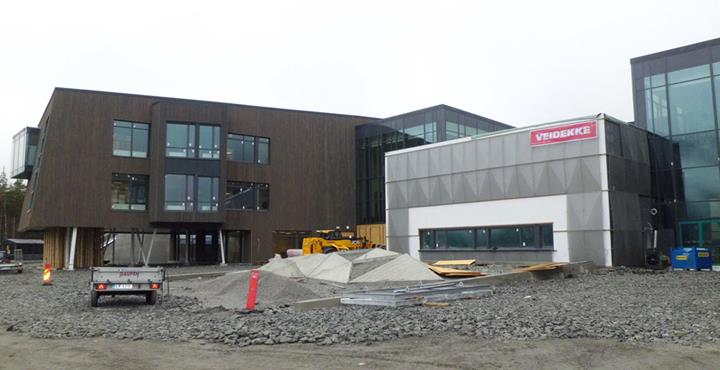

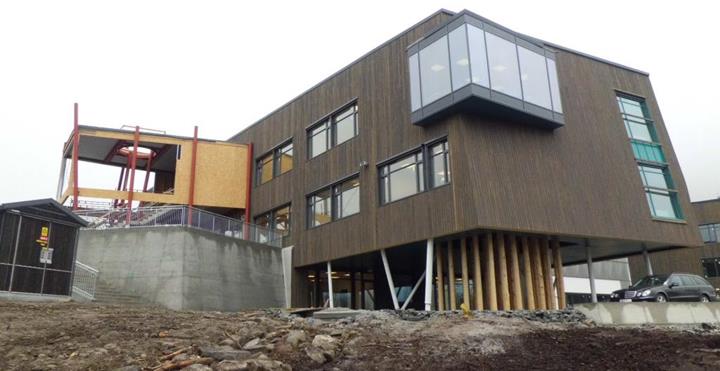

Edificio a tre piani

Le ampie superfici vetrate offrono una buona illuminazione naturale nell'edificio per tutto l'anno. La società norvegese DBC AS, cliente di Dlubal Software, è stata responsabile dell'analisi strutturale della scuola e della pianificazione dettagliata di tutte le costruzioni in calcestruzzo in situ. Inoltre, DBC AS ha fornito al produttore delle strutture prefabbricate (calcestruzzo e acciaio) le forze interne calcolate in RFEM.

Struttura

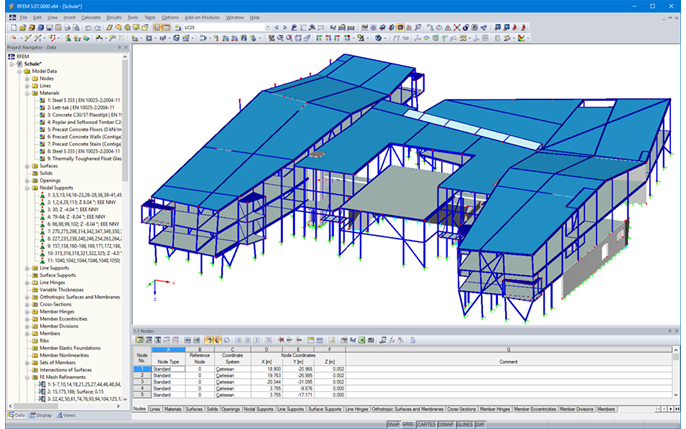

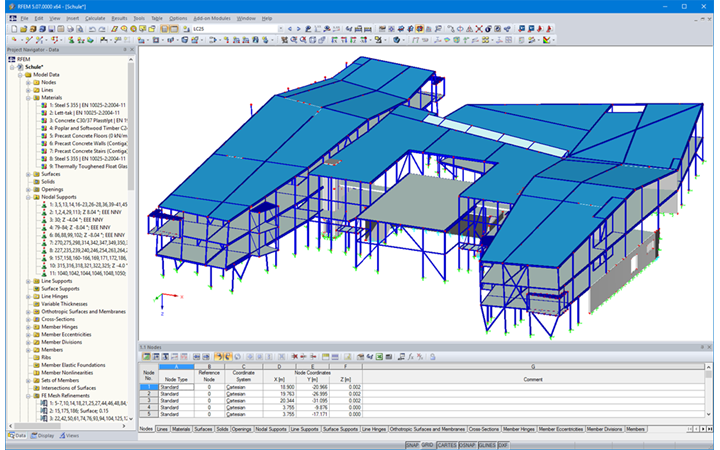

L'intero modello spaziale è stato inserito e calcolato in RFEM, il software per l'analisi strutturale FEA. La struttura realizzata in acciaio, cemento armato e legno comprende 1.421 aste e 193 superfici.

La copertura del tetto della scuola è composta da elementi Lett-Tak (elementi sandwich integrati con sottili profili in acciaio) Questi elementi hanno una capacità portante molto elevata per carichi verticali (luce fino a 18 m). Tuttavia, tendono piuttosto ad essere soggetti a comportamento a taglio. Al fine di rappresentare correttamente i pannelli della copertura, gli elementi delle superfici con rigidezze appropriate (determinate dall'azienda Lett-Tak sulla base di prove) sono stati modellati in RFEM.

Due vani ascensore e pareti trasversali di elementi prefabbricati in cemento armato precompresso insieme alle diagonali in acciaio garantiscono l'irrigidimento orizzontale. Per ragioni estetiche per le diagonali, le colonne, le tubazioni e le condutture, sono stati usate delle sezioni squadrate. Mentre nelle zone in cui non è stato possibile intervenire con rinforzo, sono stati utilizzati dei telai rigidi.

Lo scambio di dati tra ingegneri strutturisti, architetti o altri partecipanti al progetto, è stato effettuata con modelli IFC In questo modo, è stato possibile eseguire un controllo ottimale delle collisioni. Inoltre, questo è stato molto utile per ottimizzare i tempi di costruzione sempre più stretti.
