Nowy budynek szkoły w Gol, Norwegia

Obliczone w oprogramowaniu Dlubal Software

  • Projekt klienta

Projekt klienta

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

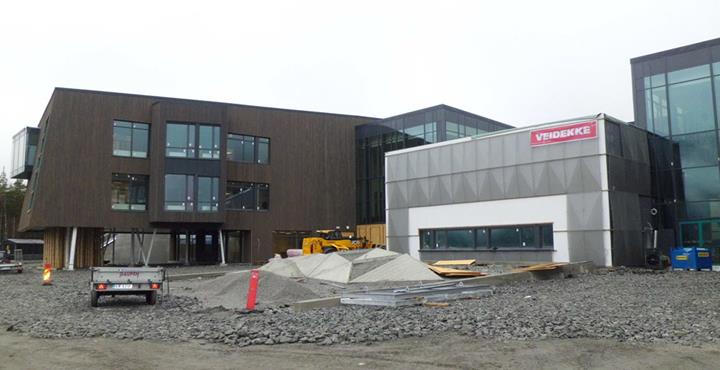

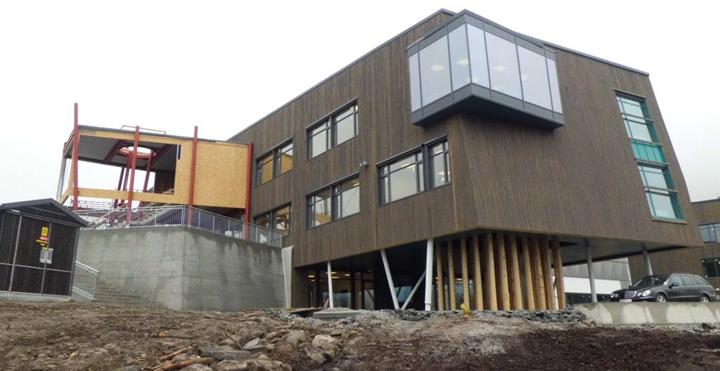

W czerwcu 2016 roku, po prawie dwóch latach budowy, w Gol w Norwegii została otwarta nowa nowoczesna szkoła.Trzypiętrowy budynek o całkowitej powierzchni podłogi równej 8.500 m² zapewnia miejsca dla 750 uczniów z 1 st do 10-go stopnia.

Statyka i konstrukcja DBC AS
Gol, Norway
Architekci Arkitektene Vis-a-Vis
Trondheim, Norway
visavis.no
Konstrukcja Gmina Gol, Norwegia
www.gol.kommune.no
Inwestor Veidekke AS, avd. Hallingdal
Oslo, Norwegia
veidekke.no

Model

Duże szklane powierzchnie zapewniają dobre warunki oświetleniowe w budynku przez cały rok. Norweska firma DBC AS, klient Dlubal Software, była odpowiedzialna za analizę konstrukcyjną szkoły i szczegółowe zaplanowanie wszystkich konstrukcji betonowych na miejscu. Ponadto DBC AS dostarczyło siły wewnętrzne obliczone w programie RFEM producentowi prefabrykowanych części budowlanych (beton i stal).

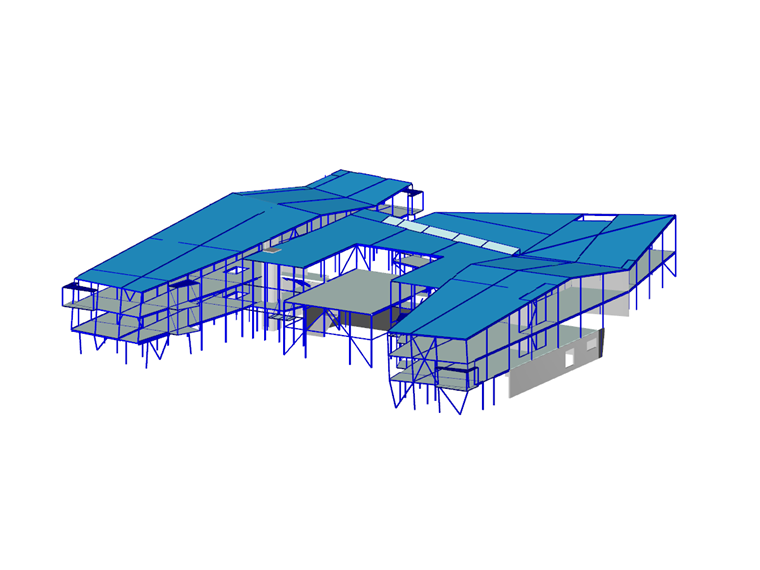

schemat statyczny

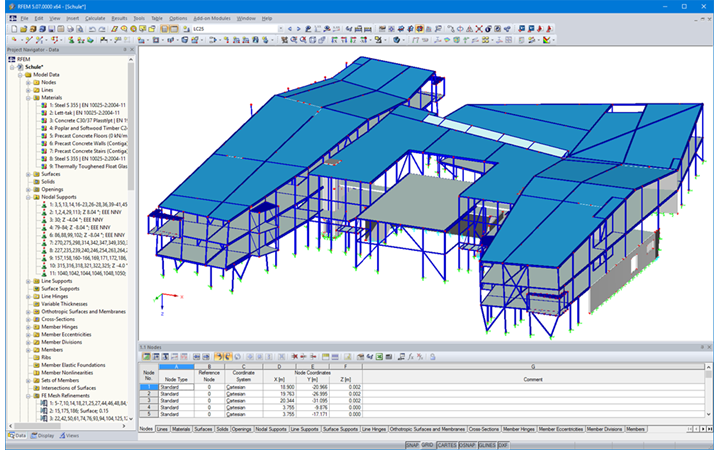

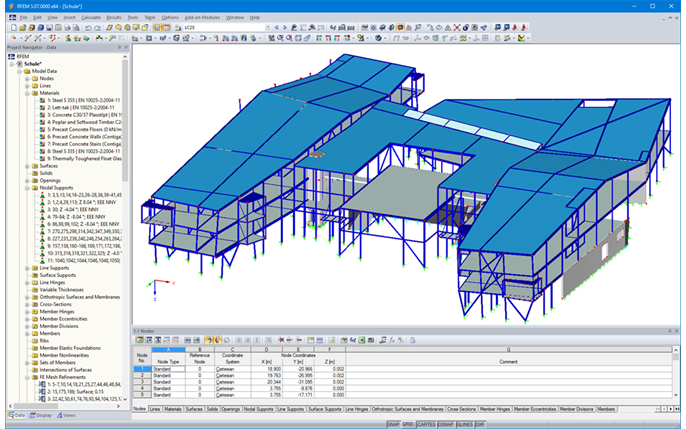

Cały model przestrzenny został wprowadzony i obliczony w programie RFEM konstrukcyjnym MES. Składa się ze stali, betonu zbrojonego i drewna i obejmuje 1421 prętów i 193 powierzchnie.

Pokrycie dachu szkoły odbywa się za pomocą elementów Lett-Tak (elementy warstwowe ze zintegrowanymi cienkimi stalowymi profilami). Elementy te posiadają bardzo wysoką nośność dla obciążeń pionowych (rozpiętość do 18 m). Są one jednak narażone na ścinanie. W celu prawidłowego przedstawienia paneli dachowych w RFEM zamodelowano elementy powierzchni o odpowiednich sztywnościach (określonych przez firmę Lett-Tak na podstawie testów).

Dwa szyby windowe i ściany poprzeczne z prefabrykowanych elementów z betonu sprężonego wraz ze stalowymi przekątnymi zapewniają usztywnienie poziome. Do przekątnych i słupów ze względów estetycznych wykorzystano rury i rury kwadratowe. Sztywne ramy zastosowano w obszarach, w których nie można było ustawić stężenia.

Modele IFC przeprowadziły wymianę danych pomiędzy konstruktorem a architektem lub innymi stronami. W ten sposób można było przeprowadzić optymalną kontrolę kolizji. Ponadto, bardzo pomogło to w dotrzymaniu napiętego harmonogramu budowy.
