Novostavba školy v Golu, Norsko
Projekt zákazníka

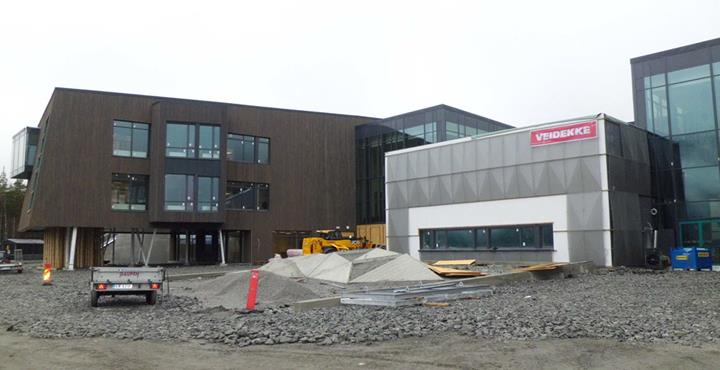

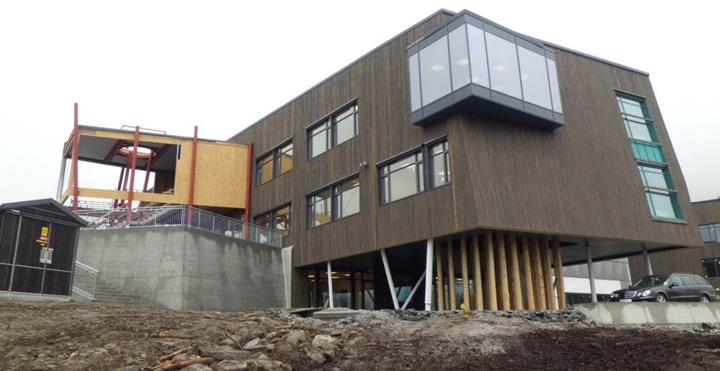

Po téměř dvouleté výstavbě se v červnu 2016 otevřela nová moderní škola v norském městě Gol.Třípatrová budova s přibližnou hrubou podlažní plochou 8 500 m² pojme až 750 žáků 1.-10. třídy.
| Statika a konstrukce |
DBC AS Gol, Norsko |
| Architektonický návrh |
Arkitektene Vis-a-Vis Trondheim, Norsko visavis.no |
| Investor |
Obec Gol, Norsko www.gol.kommune.no |
| Realizace |
Veidekke AS, avd. Hallingdal Oslo, Norsko veidekke.no |
Model
Množství skleněných ploch zajišťuje celoroční dostatek světla v budově školy. Firma DBC AS, zákazník společnosti Dlubal Software, se ujala statických výpočtů a detailního návrhu všech konstrukcí z monolitického betonu. Výpočty vnitřních sil provedené v programu RFEM poskytla firma DBC AS výrobci prefabrikovaných betonových a ocelových konstrukčních dílců.
Konstrukce

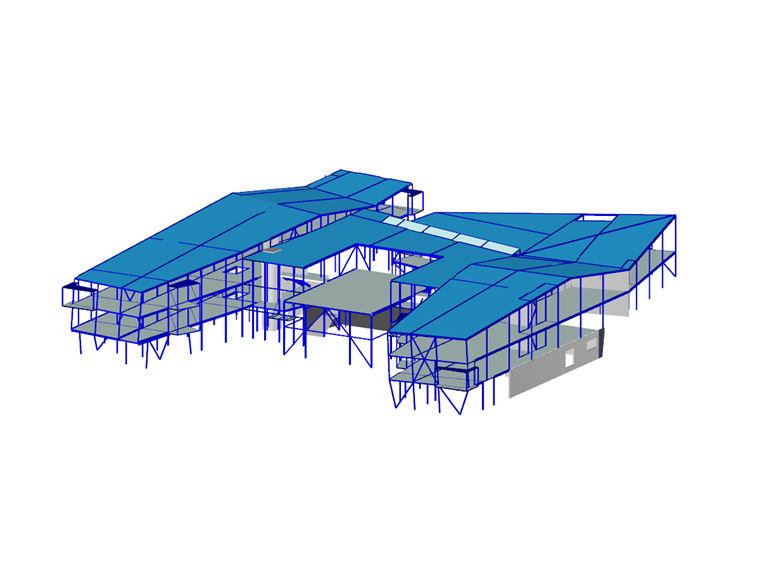

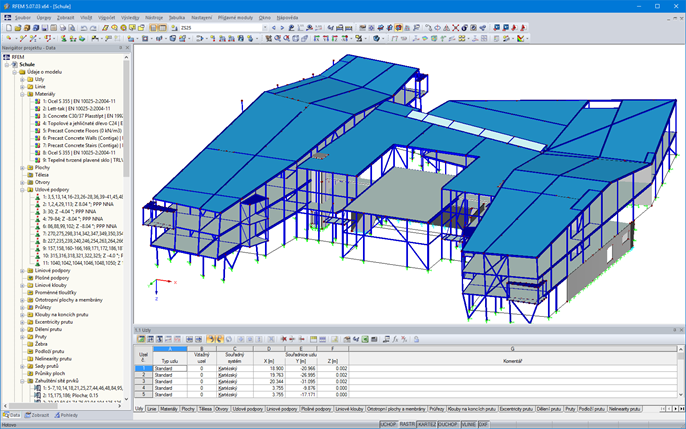

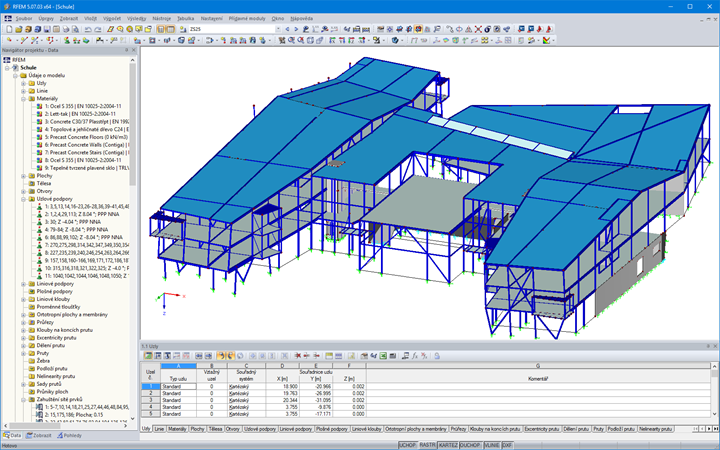

Kompletní prostorový model byl zadán a posouzen v programu RFEM. Použitými materiály jsou ocel, železobeton a dřevo a skládá se z 1421 prutů a 193 ploch.
Střešní krytinu tvoří prvky Lett‑Tak (sendvičové prvky s tenkostěnnými ocelovými profily). Tyto prvky mají velmi vysokou únosnost při vertikálním zatížení (rozpětí až 18 m), avšak snadněji podléhají namáhání v rovině desky. Pro správné modelování střešních desek byly v programu RFEM u jednotlivých plošných prvků zadány jejich skutečné tuhosti, které společnost Lett-Tak zjistila laboratorními zkouškami.
Dvě výtahové šachty a přepážky z prefabrikovaného předpjatého betonu zajišťují spolu s ocelovými diagonálami horizontální ztužení konstrukce. Z estetických důvodů jsou diagonály a sloupy vyrobeny z trubek kruhového a čtvercového profilu. V místech, kde nebylo možné umístit ztužidla, byly použity ohybově tuhé rámy.
Pro výměnu dat mezi projektanty, statiky, architekty a dalšími pracovníky posloužily IFC modely. Bylo tak možné provést optimální kontrolu kolizí. Zároveň tím bylo umožněno dodržet náročný časový harmonogram stavby.
