学校新建教学楼,挪威古尔

Dlubal 结构设计与分析软件

  • 客户项目

客户项目

This article was translated by Google Translator

View original text

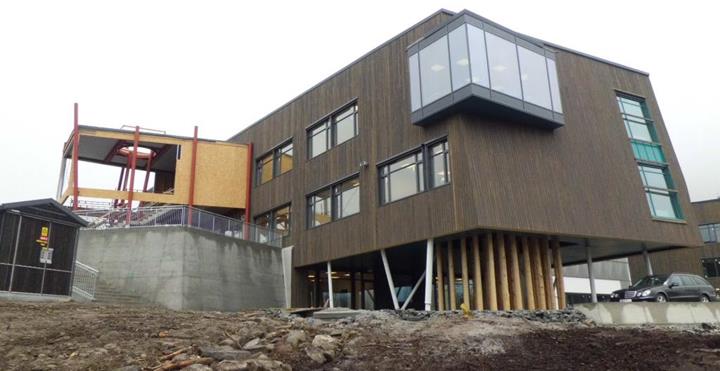

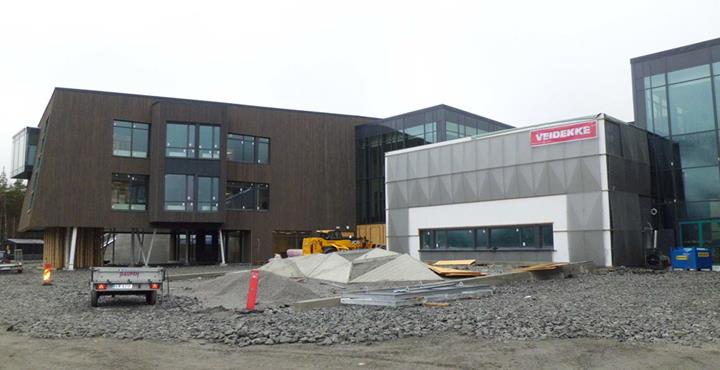

经过近两年的建设,2016年6月在挪威Gol开设了一所新的现代化学校。拥有8,500多名平方米的总楼面面积的三层楼的建筑提供了从1日750名学生在10年级的空间。

结构设计 DBC AS
Gol, Norway
建筑师 Arkitektene Vis-a-Vis
Trondheim, Norway
visavis.no
建造 挪威Gol市
www.gol.kommune.no
投资商 Veidekke AS,avd。 哈林达尔
Oslo, Norway
veidekke.no

模型

大型玻璃表面全年为建筑物提供良好的照明条件。 Dlubal Software的客户,挪威的DBC AS公司负责学校的结构分析和所有现浇混凝土结构的详细设计。 此外,DBC AS将在RFEM中计算得出的内力传递给预制构件(混凝土和钢结构)的制造商。

结构

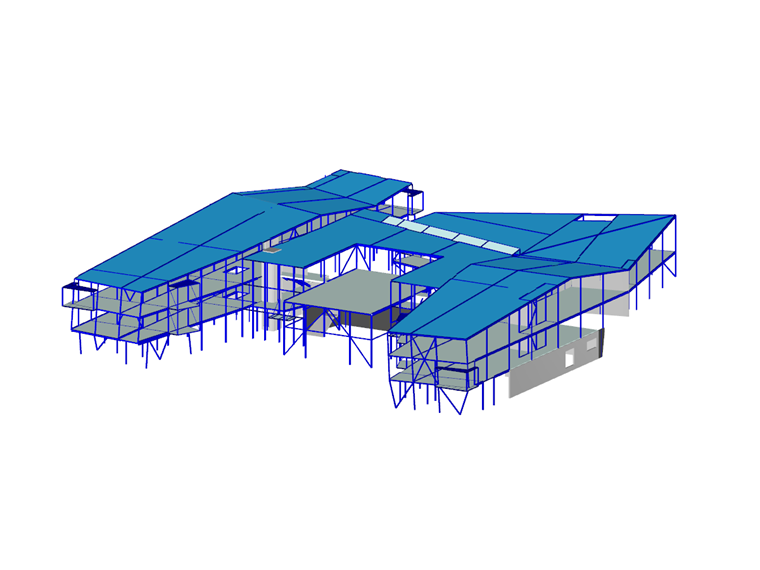

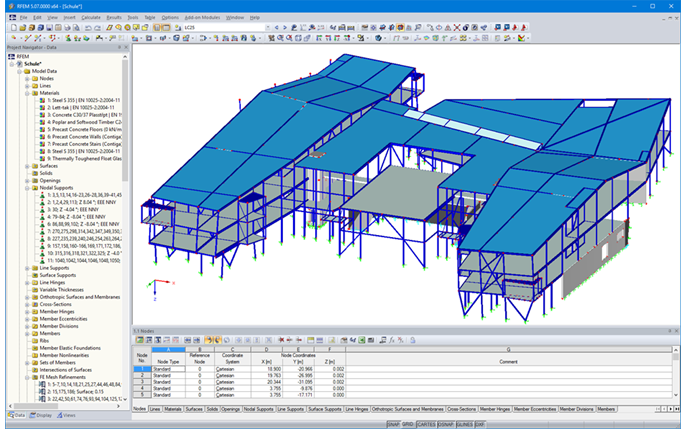

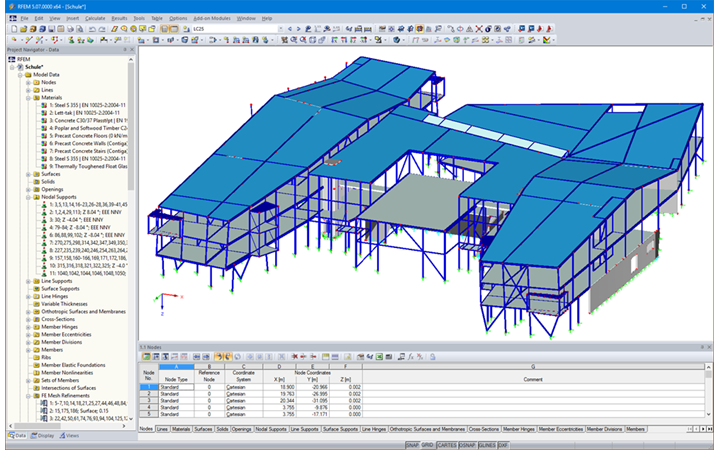

在结构有限元分析软件RFEM中输入并计算整个空间模型。 它由钢,钢筋混凝土和木材组成,包括1,421个杆件和193个面。

学校的屋顶是用Lett-Tak单元(夹芯单元和薄型钢)实现的。 这些单元的竖向荷载承载能力非常大(跨度最大为18 m)。但是,它们更容易受到剪切作用。 为了正确表示屋面板,在RFEM中对具有适当刚度的面单元(由Lett-Tak公司根据试验确定)进行建模。

预制预应力混凝土构件的两个竖井和横墙以及对角线钢确保了水平加固。 对于对角线和柱子,出于美学原因使用了管子和方管。 在无法设置支撑的区域采用了刚性框架。

结构工程师与建筑师或其他方之间的数据交换是通过IFC模型进行的。 由此可以进行最佳的碰撞检查。 此外,这对于满足非常紧张的施工进度非常有帮助。
