Edificio della stazione ferroviaria di Karlovy Vary, Repubblica Ceca
Progetto cliente
![[CS] CP 001190 | Edificio della stazione ferroviaria di Karlovy Vary, Repubblica Ceca](/-/media/Images/netgenium/thumbnails/2/9/6/6/5/2966554/2966554.png?la=it&mw=280&mlid=FD0748BA86E24F03B5DD40FF490D936F&hash=E4F1F390E8395B94C10C8185AA776548CE7FB6B4)

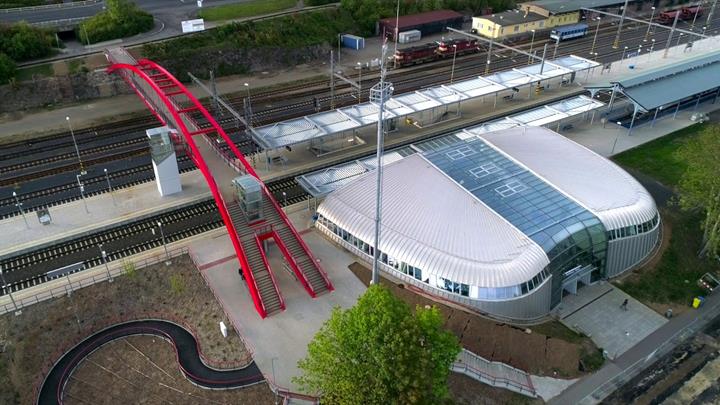

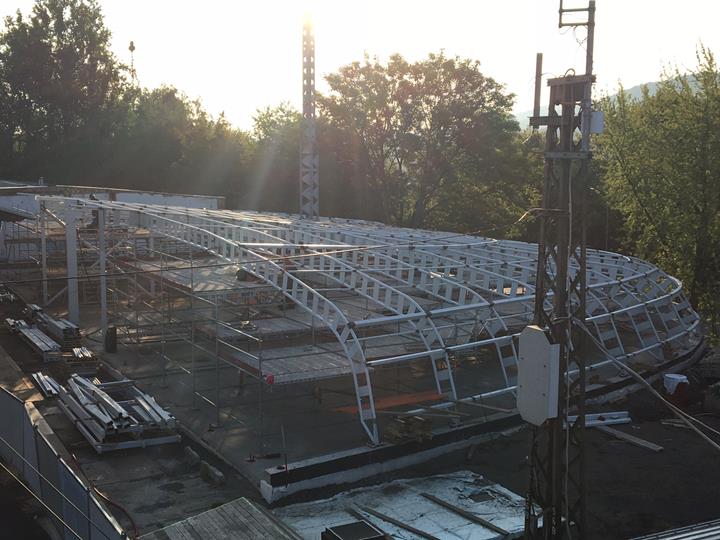

L'edificio della stazione è una struttura in acciaio di forma organica composta da tre parti collegate. Le parti sinistra e destra dell'edificio sono formate da travi reticolari curve di Vierendeel che vengono estruse dalla travatura principale di Vierendeel fino alle fondazioni in calcestruzzo armato. Queste travature reticolari principali sono supportate da una fila di colonne con controventi verticali aggiuntivi.
| Analisi strutturale |
Ing. Jan Mařík, Ph.D. Ing. Jan Seifert
KONSTAT s.r.o. |
| Progettazione architettonica | PETR FRANTA architekti & asoc., spol. s.r.o. |

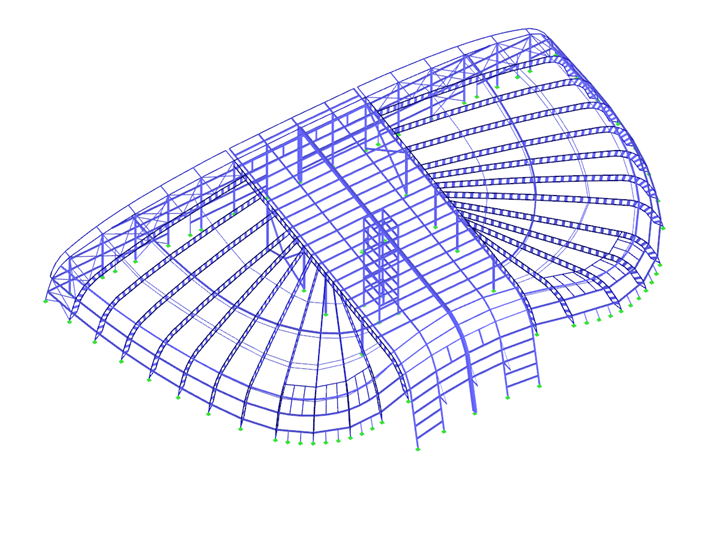

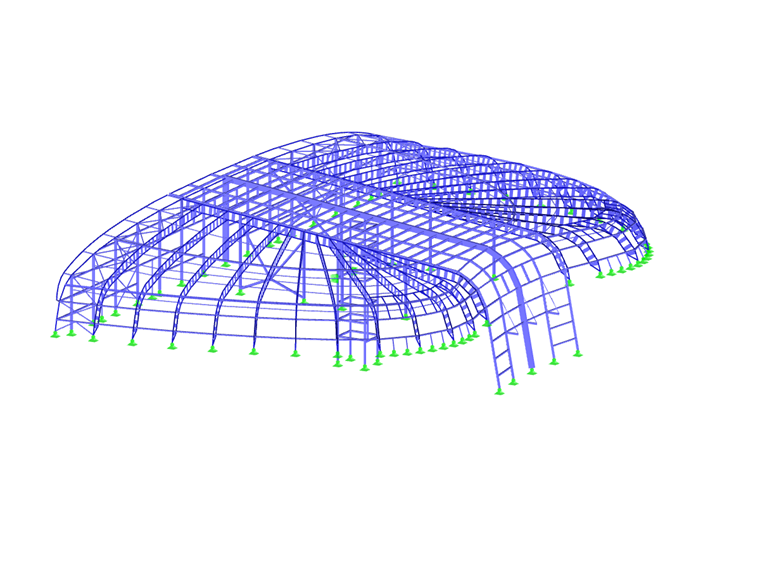

Parametri del modello
Modello

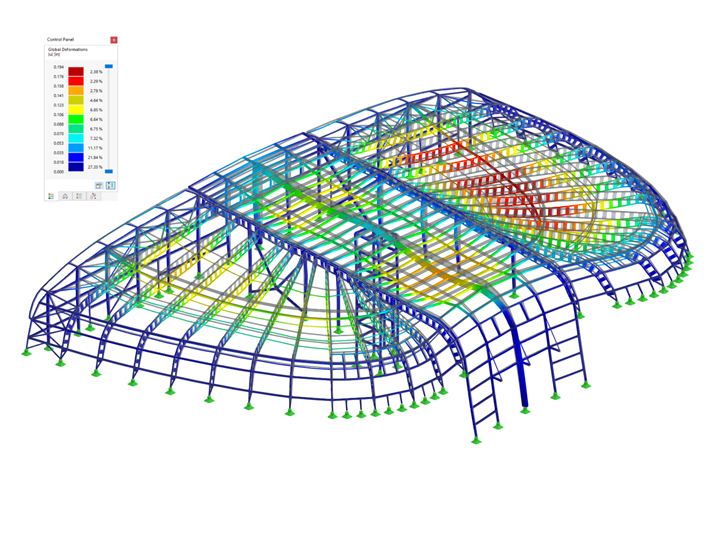

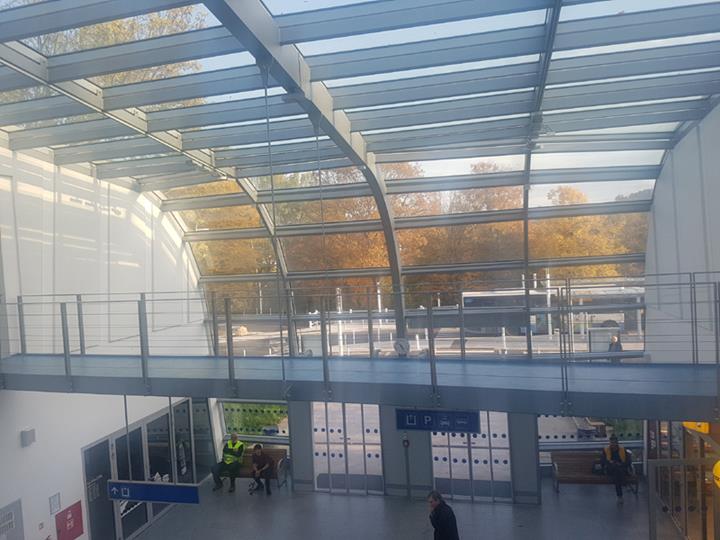

La parte centrale dell'edificio è sostenuta da due file di pilastri separati al centro a sinistra ea destra a formare un ingresso che funge anche da atrio vetrato. La copertura centrale è formata da due travature Vierendeel laterali e da una massiccia travatura centrale supportata dal vano ascensore al centro della campata. Le travi, che supportano i pannelli di vetro, sono posizionate tra la travatura reticolare. Le aste e le travature formano inoltre una struttura reticolare.
Anche le parti all'estrema destra e sinistra dell'edificio sono formate dalle travature Vierendeel. Alla base della struttura, le travature reticolari si incastrano nel basamento in calcestruzzo con un collegamento a perno. L'interno della copertura è sostenuto dalle principali travature reticolari centrali. Queste travature reticolari sono ulteriormente supportate da più colonne con controventi verticali aggiuntivi. All'ingresso dell'edificio, un ponte pedonale è sospeso alle aste di copertura in acciaio che uniscono le due parti esterne della struttura.
La parete posteriore sul lato della piattaforma collega tutte le parti dell'edificio che formano la parete del timpano. Questo muro è costituito da colonne e travi intermedie complete di una facciata in alluminio. Esiste anche un controvento per pareti interne. La consolle estende la copertura oltre il piano di questo muro longitudinale.
Le colonne sono vincolati alla base e nella parte superiore sono collegate orizzontalmente ad una travatura reticolare formata dalle correnti superiori della trave del timpano e la prima travatura reticolare con aste diagonali tra le correnti. Intorno all'esterno dell'edificio, ci sono finestre ancorate direttamente alle travi orizzontali. Il rivestimento è costituito da lamiere trapezoidali portanti, uno strato isolante e lamiere aggraffate (Kalzip). Nelle aree con la maggiore curvatura, sono inseriti dei puntoni aggiuntivi tra le travature reticolari Vierendeel per garantire una curvatura della superficie sufficiente per il rivestimento in lamiera trapezoidale.
Le travature reticolari Vierendeel sono costituite da correnti di tubi tondi (acciaio S355) e da anime verticali fabbricate con lamiera P12 (acciaio S235). Le lamiere trapezoidali portanti, così come gli elementi distanziatori in tutta la copertura, le travi orizzontali utilizzate per l'ancoraggio delle finestre e altri elementi utilizzati per trasferire la componente tangenziale del carico verticale alla superficie del rivestimento impediscono che la corrente superiore si sganci. instabilità del piano. Per la corrente inferiore, sia il supporto elastico della corrente superiore attraverso le anime verticali che gli elementi distanziatori che collegano le correnti inferiori della trave contribuiscono contro l'instabilità fuori piano.
Posizione del progetto
Karlovy Vary, Repubblica CecaParole chiave
Strutture di acciaio RFEM STEEL EC3
