Сжатие деревянных стержней перпендикулярно волокну в соотв. к NDS 2018 и CSA O86: 19
Техническая статья

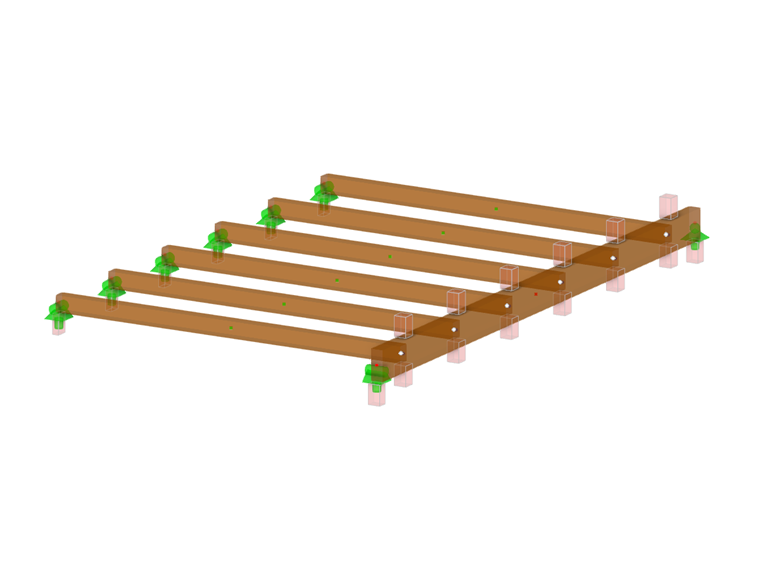

Стандартный сценарий при строительстве деревянных стержней - это возможность соединить более мелкие стержни с помощью опоры на более крупный балочный элемент. Кроме того, условия на концах стержня могут включать аналогичную ситуацию, когда балка опирается на опору. В любом случае, балка должна быть рассчитана с учетом несущей способности перпендикулярно волокнам в соответствии с [1] разд. 3.10.2 и CSA O86: 19 [2] , пункты 6.5.6 и 7.5.9. В программном обеспечении для расчета конструкций обычно невозможно выполнить полную проверку конструкции, поскольку площадь несущей способности неизвестна. Однако в новом поколении RFEM 6 и надстройки Timber Design добавленная функция 'design supports' теперь позволяет пользователям соблюдать нормы NDS и CSA, перпендикулярные проверкам расчета волокон.
Ограничения программного обеспечения
Во всех общих программах расчета МКЭ, включая RFEM, каждый стержень представлен одним линейным элементом, расположенным в центре тяжести сечения. Это называется представлением рендеринга каркаса. Элемент включает в себя внутреннюю информацию, такую как свойства материала, а также геометрические свойства, включая ширину и высоту, которые будут использоваться как в расчетах, так и в расчетах. Однако при моделировании пересекающихся стержней программа не имеет непосредственной информации, например, о том, как пересекающиеся стержни ориентированы относительно друг друга или в случае стержней, опирающихся друг на друга, площадь опоры неизвестна. Программа знает только об этих линейных элементах, соединенных в одной узловой точке.
Когда мелкие стержни соединяются с более крупными балочными стержнями путем опоры на верхнюю поверхность или когда стержни поддерживаются на одном конце или по длине несущей опорой, напряжение стержня, перпендикулярное волокну, должно быть включено в проверки конструкции. Раздел NDS. 3.10.2 Проверки конструкции [1] и CSA O86, статьи 6.5.7 и 7.5.9 [2] на подшипник В обоих случаях, перпендикулярно волокнам, необходимо знать опорную площадь нетто. Из-за этого требования программное обеспечение для расчета может не учитывать такие важные факторы, как коэффициент несущей поверхности, Cb, [1] , коэффициент несущей способности, KB, < a href = "# Refer"> [2] , или проверка конструкции полностью игнорируется.
Благодаря новой функции RFEM 6, которая ' поддерживает конструкцию ', теперь можно определить такую информацию и выполнить полную проверку конструкции на напряжение сжатия, перпендикулярное волокну.
Рабочий процесс NDS 2018
При создании нового определения опоры проекта для параметра Тип следует установить значение ' древесина '. Это активирует соответствующие входные данные в соответствии со стандартом NDS. Флажок Прямая поддержка указывает, что этот тип определения будет использоваться для проверки сжатия перпендикулярно волокнам. Длина опоры определяется пользователем и должна указывать общую длину опорной поверхности. Ширина опоры автоматически задает ширину соответствующего стержня, но может быть перезаписана. Опора от края указывает, расположена ли опора подшипника на верхней оси + z стержня, на нижней оси -z или на обеих. Флажок Inner Support указывает, следует ли применять коэффициент Cb к расчетному значению сжатия стержня, перпендикулярному волокну, Fc⟂ , на основе Разд. 3.10.4 [1] . Если этот параметр отключен, то концевая опора не будет учитывать Cb . Расчетное значение сжатия стержня, указанное в NDS, зависит от выбранного предела деформации.
Как только вводимая информация о расчетных опорах будет завершена, расчетные опоры могут быть применены к соответствующим узлам и стержням конструкции. Может потребоваться несколько расчетных опор, поскольку в разных местах могут возникнуть разные сценарии опоры. RFEM позволяет пользователю задать определяемое пользователем Имя для нескольких определений поддержки проекта в верхней части диалогового окна для более быстрого и удобного применения.
Доказательство сечения будет выполнено в надстройке Timber Design с учетом п. 3.10.2 [1] . Например, для клееного многослойного элемента расчетное значение скорректированного сжатия, перпендикулярного волокнам, Fc⟂ ' , определено в [1] таблице 5.3.1 следующим образом: уравнение.
Скорректированное расчетное значение сжатия перпендикулярно зерну
где
Fc⟂ = расчетное расчетное значение сжатия перпендикулярно волокну
CM = коэффициент влажной эксплуатации
Ct = температурный коэффициент
Cb = коэффициент опорной поверхности
KF = коэффициент преобразования формата (только LRFD)
φ = коэффициент сопротивления (только LRFD)
Коэффициент Cb дополнительно определен в разд. 3.10.4 [1] . Однако Cb применимо только в том случае, если длина опоры , определенная в соответствии с определением расчетной опоры, составляет менее 6 дюймов и более 3 дюймов до конца стержня. Кроме того, Cb применимо только для внутренних опор, которые также должны быть указаны под типом определения, как указано выше. Если эти критерии соблюдены, надстройка Timber Design будет автоматически рассчитывать и применять Cb на основе следующего уравнения.
Коэффициент несущей поверхности
где
lb = длина подшипника, измеренная параллельно волокнам

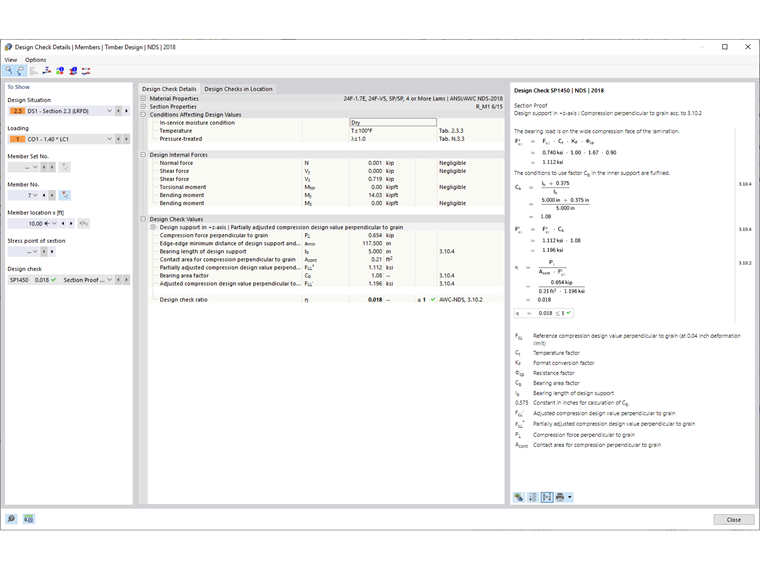

Коэффициент проверки конструкции при проверке сечения определяется отношением требуемой силы сжатия, перпендикулярной волокнам, к скорректированному расчетному значению сжатия, перпендикулярному волокну. Все переменные NDS, формулы и ссылки на коды указываются непосредственно в деталях проверки конструкции надстройки Timber Design, обеспечивая четкие и прослеживаемые результаты.
CSA O86: 19 Рабочий процесс

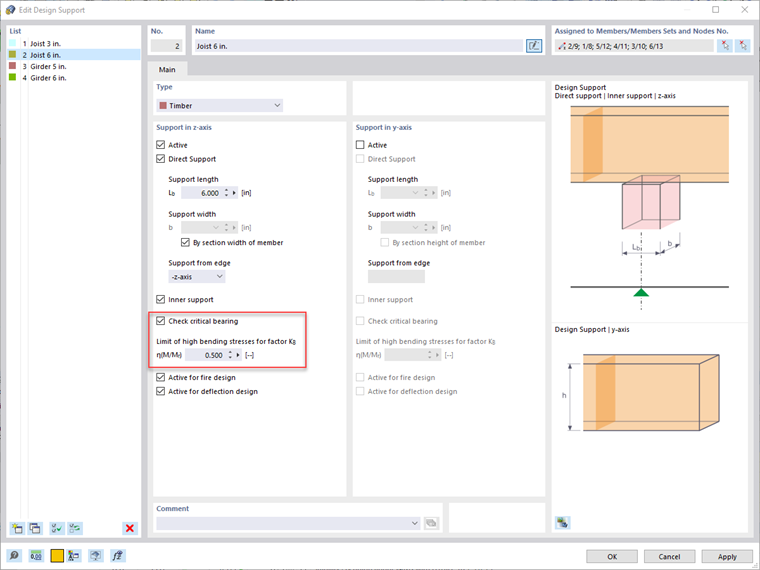

При проектировании в соответствии с CSA O86: 19 можно следовать тому же рабочему процессу, описанному выше для NDS, для типа определения опоры проекта. Однако есть несколько ключевых отличий от стандарта CSA. Новая опция Проверить критический подшипник определит, приложена ли сжимающая нагрузка на расстоянии от центра опоры, равном глубине d стержня, указанного на рис. 6.2 [2] . В таком случае коэффициент сопротивления сжатию перпендикулярно волокнам уменьшается в 2/3 раза, как показано в пункте 6.5.6.3.1 [2] для пиломатериалов и в пункте 7.5.9.3.1 [2] для клееной древесины. Также следует использовать среднюю площадь опоры.
Предел высоких изгибающих напряжений для коэффициента Kb также устанавливается в типе определения опоры. Коэффициент длины опоры, Kb, может быть применен к сопротивлению сжатию, если зона опоры не возникает в положениях с высокими напряжениями изгиба, указанными в пункте 6.5.6.5 (b) [2] . Пользователь может установить отношение требуемого момента к моментной мощности, которое будет считаться зоной с высоким изгибом.
Например, для клееного многослойного элемента коэффициент сопротивления сжатию, перпендикулярному волокну, Qr, определяется в разделе 7.5.9.2 [2] с помощью следующего уравнения.
Факторное сопротивление сжатию перпендикулярно зерну
где
Φ = 0,8
Fcp = fcp (KD KScp KT ), где fcp = заданная прочность при сжатии перпендикулярно волокну
Ab = площадь опоры
KB = коэффициент длины опоры
KZcp = размерный коэффициент подшипника

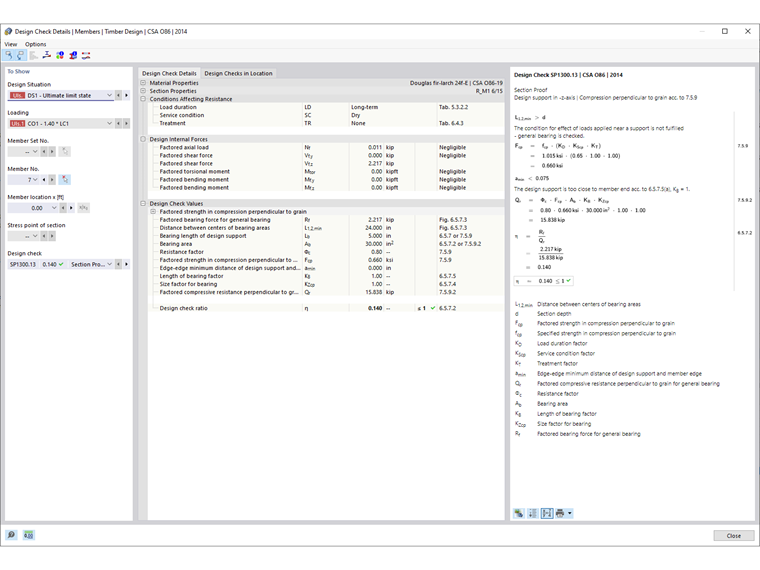

Коэффициент проверки конструкции при проверке сечения определяется отношением расчетной нагрузки на опору к расчетному сопротивлению сжатию, перпендикулярному волокну. Все переменные CSA O86, формулы и ссылки на коды указаны непосредственно в деталях проверки конструкции надстройки Timber Design.
Заключение
Опорные напряжения перпендикулярны волокнам и являются неотъемлемой частью конструкции стержня в соответствии с NDS 2018 и CSA O86: 19. Площадь опоры обычно является неизвестной переменной для этой проверки конструкции при использовании общего программного обеспечения для расчета и проектирования, поскольку все стержни представлены внутренним линейным элементом, соединенным только в узловых точках. Тем не менее, новая функция 'поддержки проектирования' в RFEM 6 теперь позволяет пользователям указывать длину и ширину несущей поверхности, обеспечивая возможность проверки конструкции на сжатие перпендикулярно волокнам, что ранее было невозможно.
Автор

Amy Heilig, PE
Генеральный директор - Офис в США
Инженер по продажам и технической поддержке
Эми Хейлиг - генеральный директор американского офиса, расположенного в Филадельфии, штат Пенсильвания. Кроме того, она занимается продажами и технической поддержкой, а также продолжает помогать в разработке программ Dlubal Software для североамериканского рынка.
Ключевые слова
Древесина Поддержка дизайна Сжатие перпендикулярно волокнам NDS AWC CSA CSA O86
