Wie kann ich in RFEM ein Kontaktvolumen zwischen zwei Flächen erstellen?

Antwort

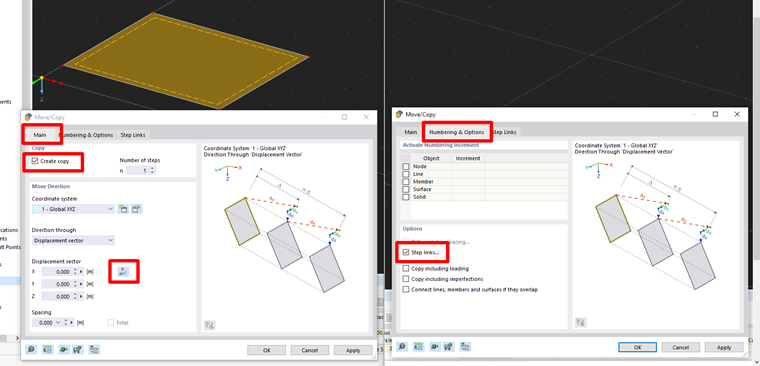

Ein Kontaktvolumen zwischen zwei Flächen lässt sich am schnellsten erzeugen, indem zunächst die Originalfläche mit Hilfe der Option "Schrittverknüpfungen" kopiert wird.

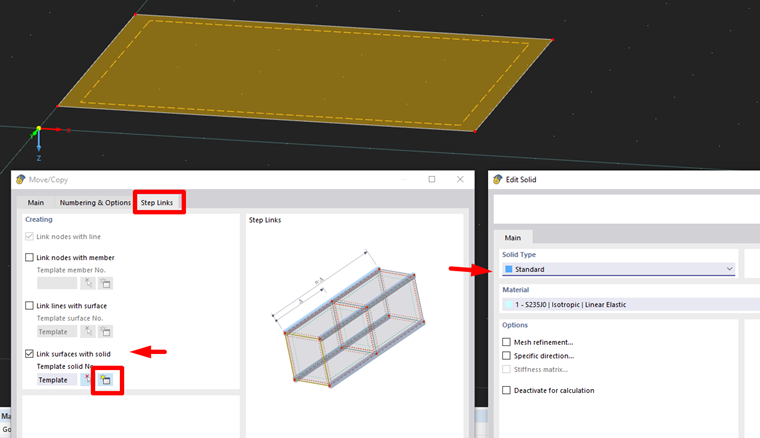

In dem neuen Register "Schrittverknüpfungen" wählen Sie zunächst die Option "Flächen mit Volumenkörper verbinden". Wählen Sie als Vorlage für diesen Volumenkörper den Volumenkörpertyp "Standard".

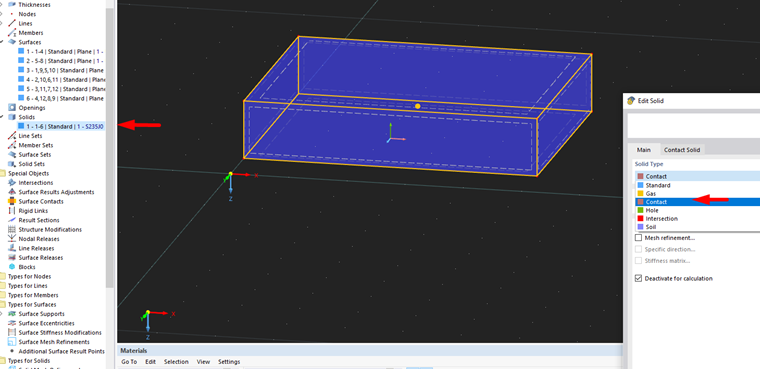

Nach dem Kopieren und Erstellen der neuen Elemente wählen Sie als Volumenkörpertyp "Kontakt". Legen Sie im neuen Register den Typ des Kontaktvolumens fest (z.B. "Volle Kraftübertragung"). Zusätzlich können Sie ein Flächenpaar auswählen, das diesen Kontakt erhalten soll. Es wird automatisch eine Liste der verfügbaren Flächen erzeugt.

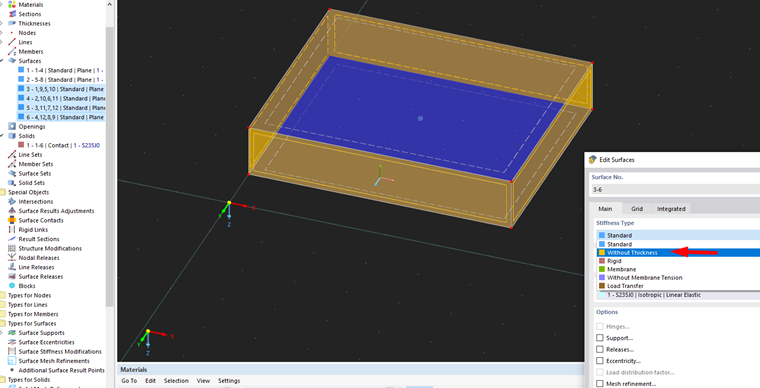

Nach der Definition des Kontaktvolumens können die Seitenflächen auf den Typ "Ohne Dicke" geändert werden.

Schlüsselwörter

Modell Topologie Fläche Volumenkörper Kontakt Übertragung von Schnittgrößen
