Jak mohu v programu RFEM vytvořit kontaktní těleso mezi dvěma plochami?
Odpověď

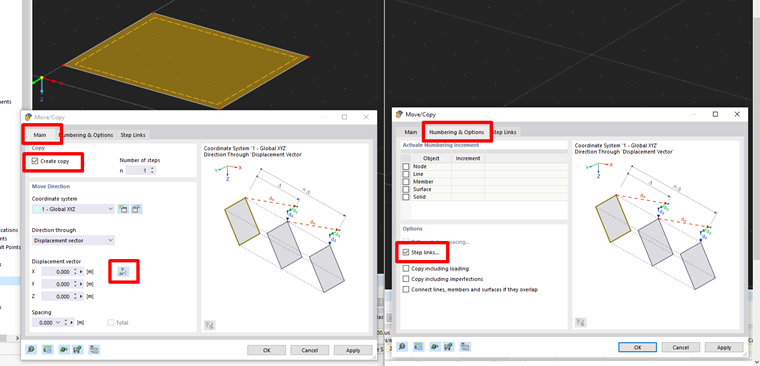

Nejrychlejším způsobem, jak vytvořit kontaktní těleso mezi dvěma plochami, je nejdříve zkopírovat původní plochu pomocí volby Propojení kopírovaných objektů.

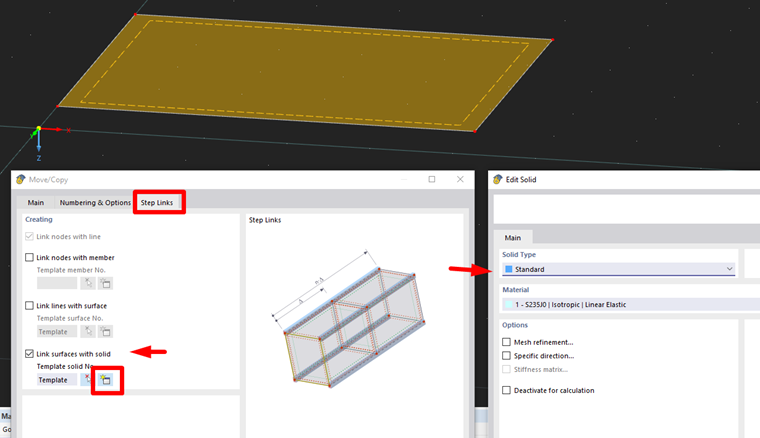

V nové záložce Nastavení propojení vyberte možnost "Propojit plochy tělesem".
Vyberte vzorové těleso pro toto těleso typu standardní.

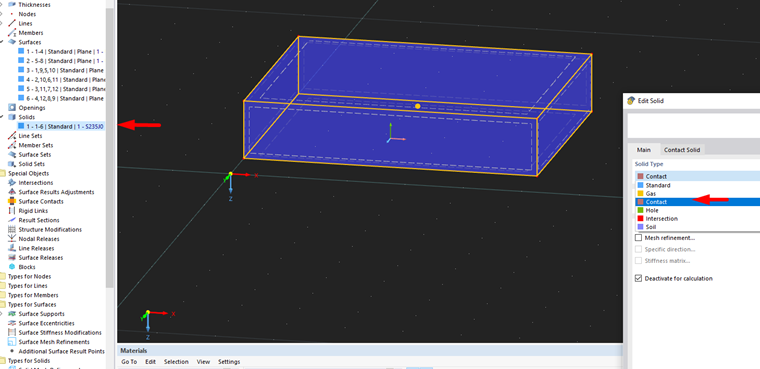

Po zkopírování a vytvoření nových prvků vyberte typ tělesa Kontakt. V nové záložce zadejte Typ kontaktu (např. Úlný přenos sil). Dále budete mít možnost vybrat dvojici ploch pro tento kontakt. Seznam dostupných ploch se vygeneruje automaticky.

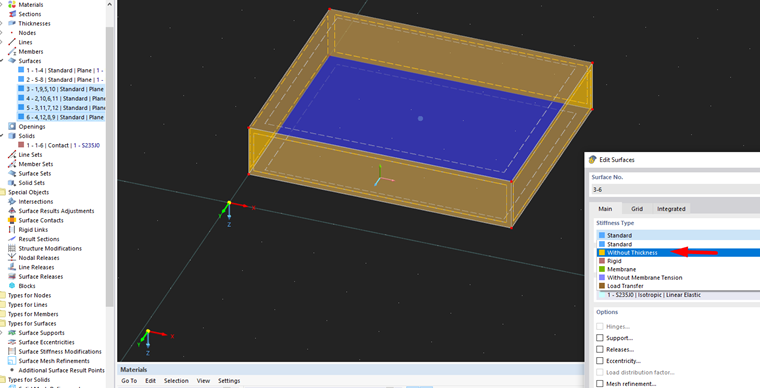

Po zadání kontaktního tělesa je možné změnit boční plochy na typ Bez tloušťky.
