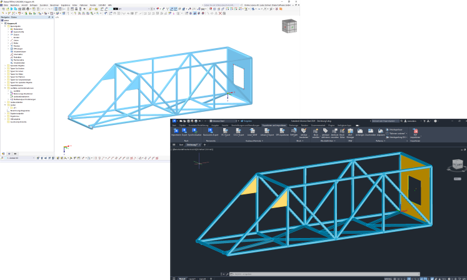

El formato SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) se utiliza para el intercambio de datos de modelo para la planificación de detalles en la construcción de acero.
Se pueden transferir los siguientes datos del modelo:
- Materiales y secciones transversales
- Barras uniformes con excentricidades de barra
- Superficies con aberturas

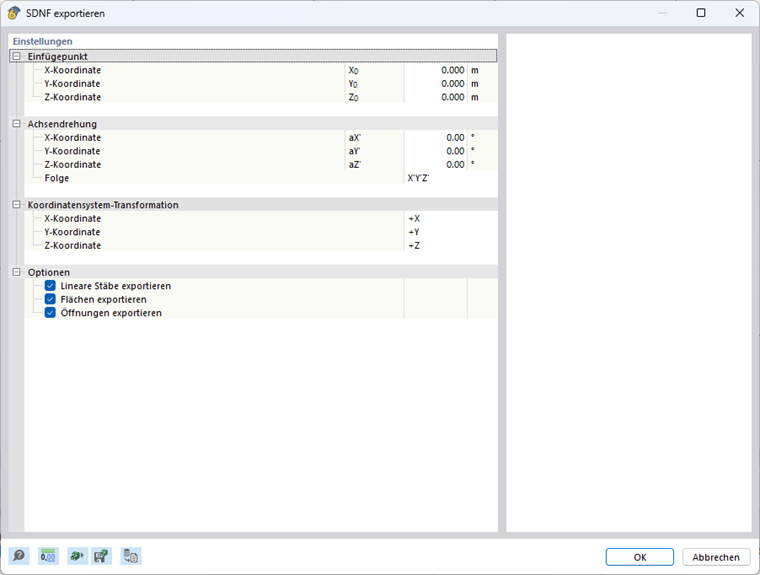

Punto de inserción
El punto de inserción se basa en las coordenadas del modelo en RFEM. Puede cambiar manualmente el punto de inserción a lo largo del eje X, Y y Z.

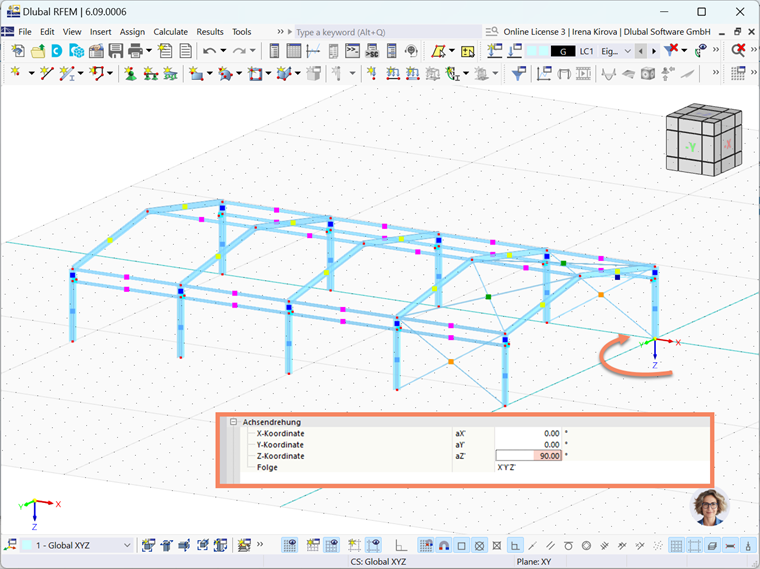

Rotación del eje
Opcionalmente, el modelo puede girarse alrededor de los ejes globales. Un ángulo positivo rota el modelo en el sentido de las agujas del reloj.
La secuencia de rotaciones de ejes puede establecerse por separado.
Transformación del sistema de coordenadas
En el menú desplegable correspondiente, puede intercambiar los ejes o cambiar la dirección de un eje.
Opciones
Exportar barras lineales
Pueden exportarse las barras uniformes de la estructura.
Exportar superficies
Se exportarán las superficies del modelo.
Exportar aberturas
Opcionalmente, se pueden transferir las aberturas existentes.
