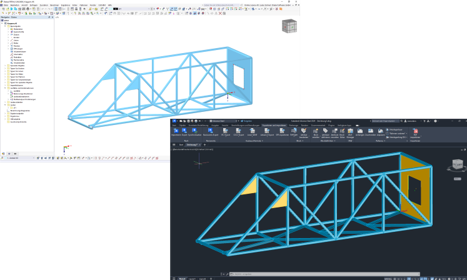

Formát SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) slouží k výměně modelových dat pro detailní plánování v ocelových konstrukcích. Přenášet lze následující modelová data:
- Materiály a průřezy
- Homogenní pruty s excentricitami prutů
- Plochy s otvory

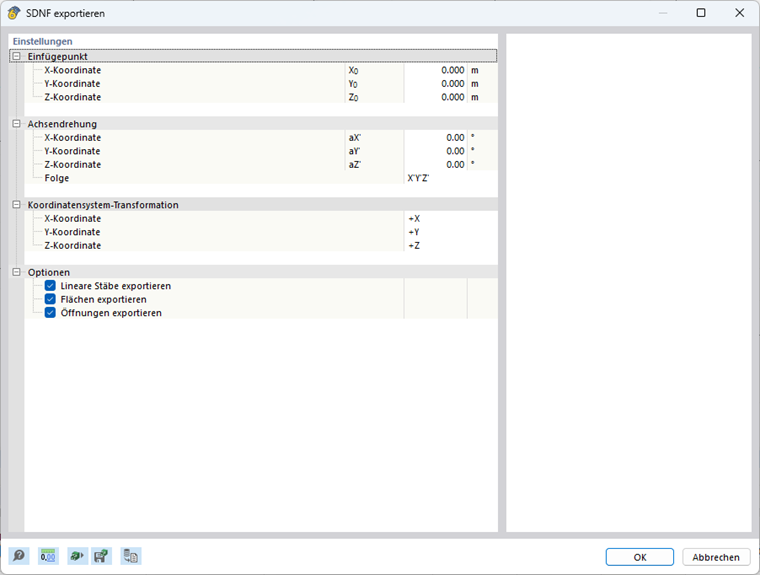

Vložný bod
Vložný bod se řídí podle modelových souřadnic v RFEM. Vložný bod můžete ručně změnit podél os X, Y a Z.
Rotace os
Model lze volitelně otočit kolem globálních os. Kladný úhel otočí model ve směru hodinových ručiček.
Pořadí natočení os lze nastavit samostatně.
Transformace souřadnicového systému
V odpovídajícím rozevíracím menu můžete osy prohodit nebo změnit směr jedné osy.
Možnosti
Exportovat lineární pruty
Lze exportovat homogenní pruty struktury.
Exportovat plochy
Exportují se plochy modelu.
Exportovat otvory
Volitelně lze předat existující otvory.
