Das SDNF-Format (*.sdnf / *.dat) (Steel Detailing Neutral File) dient zum Austausch von Modeldaten für die Detailplanung im Stahlbau.
Folgende Modeldaten können übertragen werden:
- Materialien und Querschnitte
- gleichförmige Stäbe mit Stabexzentrizitäten
- Flächen mit Öffnungen

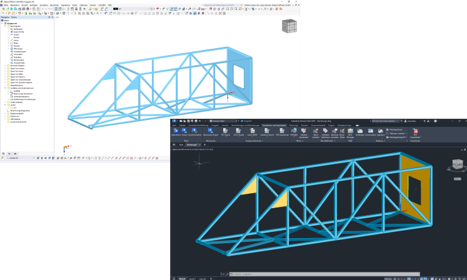

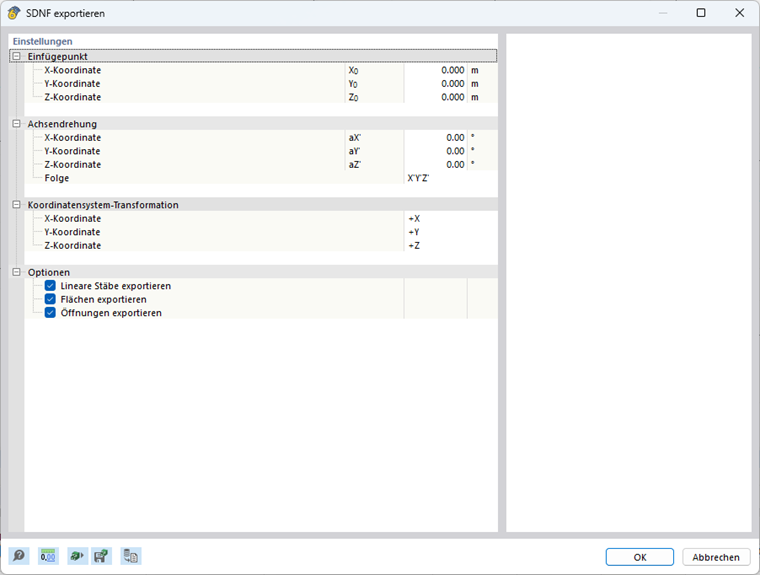

Einfügepunkt
Der Einfügepunkt richtet sich nach den Modellkoordinaten in RFEM aus. Sie können den Einfügepunkt manuell entlang der X-, Y- und Z-Achse ändern.
Achsdrehung
Das Modell kann optional um die globalen Achsen gedreht werden. Ein positiver Winkel rotiert das Modell im Uhrzeigersinn.
Die Folge der Achsdrehungen kann separat festgelegt werden.
Koordinatensystem-Transformation
Im entsprechendem Dropdown Menü können Sie die Achsen vertauschen oder die Richtung einer Achse ändern.
Optionen
Lineare Stäbe exportieren
Gleichförmige Stäbe der Struktur können exportiert werden.
Flächen exportieren
Es werden die Flächen des Modells exportiert.
Öffnungen exportieren
Optional können vorhandene Öffnungen übergeben werden.
