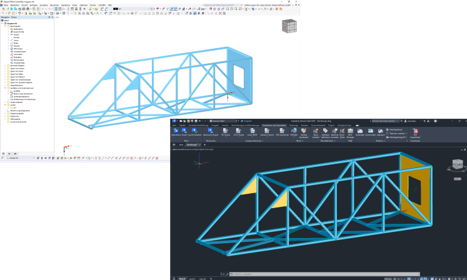

Format SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) służy do wymiany danych modelu dla planowania szczegółowego w konstrukcjach stalowych.
Mogą być przesyłane następujące dane modelu:
- materiały i przekroje
- jednorodne pręty z ekscentrycznościami
- powierzchnie z otworami

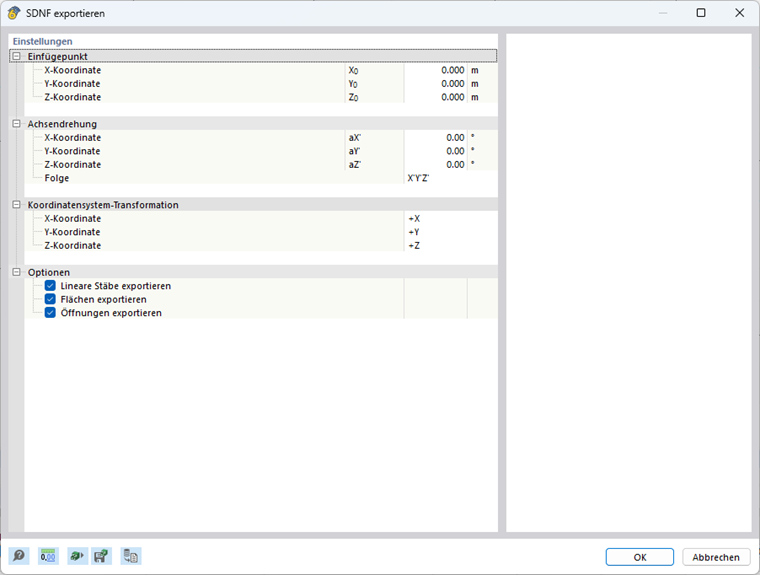

Punkt wstawienia
Punkt wstawienia jest określany na podstawie współrzędnych modelu w RFEM. Możesz ręcznie zmienić punkt wstawienia wzdłuż osi X, Y i Z.

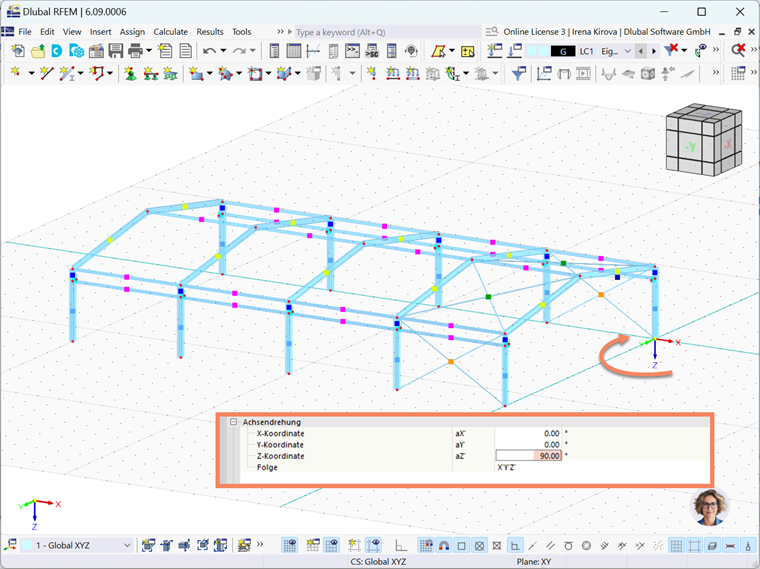

Obrót osi
Model może opcjonalnie zostać obrócony wokół osi globalnych. Dodatni kąt obraca model zgodnie z ruchem wskazówek zegara.
Kolejność obrotów osi można ustalić oddzielnie.
Transformacja układu współrzędnych
W odpowiednim menu rozwijanym możesz zamienić osie miejscami lub zmienić kierunek osi.
Opcje
Eksportować pręty liniowe
Jednorodne pręty struktury mogą być eksportowane.
Eksportować powierzchnie
Powierzchnie modelu są eksportowane.
Eksportować otwory
Opcjonalnie można przekazać istniejące otwory.
