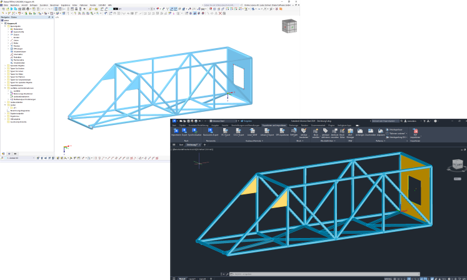

Le format SDNF (*.sdnf / *.dat) (Steel Detailing Neutral File) est utilisé pour l'échange de données de modèle pour la planification détaillée dans la construction métallique.
Les données de modèle suivantes peuvent être transférées :
- Matériaux et sections
- Barres uniformes avec excentricités de barres
- Surfaces avec ouvertures

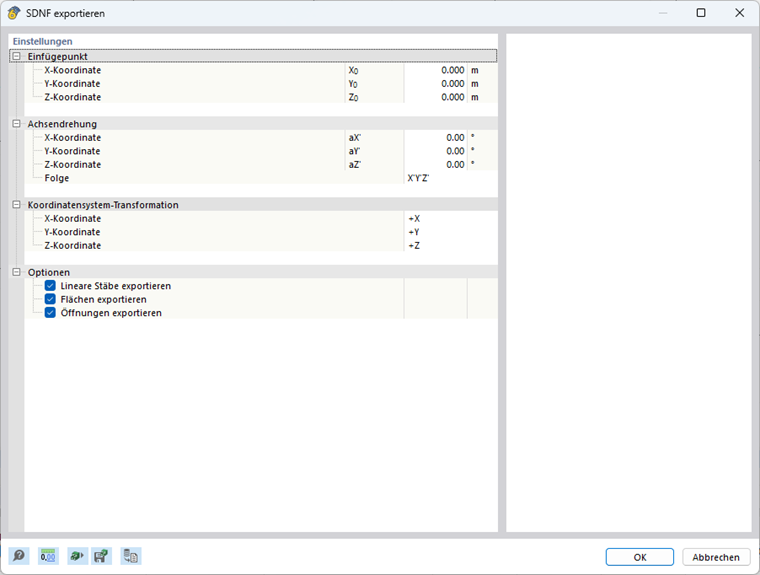

Point d'insertion
Le point d'insertion se base sur les coordonnées du modèle dans RFEM. Vous pouvez modifier manuellement le point d'insertion le long des axes X, Y et Z.
Rotation des axes
Le modèle peut être tourné optionnellement autour des axes globaux. Un angle positif fait tourner le modèle dans le sens des aiguilles d'une montre.
L'ordre des rotations des axes peut être défini séparément.
Transformation du système de coordonnées
Dans le menu déroulant correspondant, vous pouvez intervertir les axes ou changer la direction d'un axe.
Options
Exporter des barres linéaires
Les barres uniformes de la structure peuvent être exportées.
Exporter des surfaces
Les surfaces du modèle sont exportées.
Exporter des ouvertures
Optionnellement, les ouvertures existantes peuvent être transmises.
