Ausdruckprotokoll

Die Daten der Betonbemessung können dem Ausdruckprotokoll, das in Teil 1 erstellt wurde, beigefügt werden. Um dieses Dokument zu öffnen, wählen Sie den Eintrag 1 in der Kategorie 'Ausdruckprotokolle' des 'Navigator - Daten' mit einem Doppelklick aus.

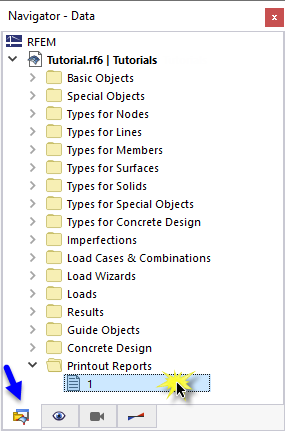

01 Ausdruckprotokoll öffnen

Öffnen Sie den 'Ausdruckprotokoll-Manager', indem Sie im Ausdruckprotokoll auf die Schaltfläche in der Symbolleiste (zweite von rechts) klicken. Alternativ wählen Sie im Menü Bearbeiten die Option Ausdruckprotokoll bearbeiten.

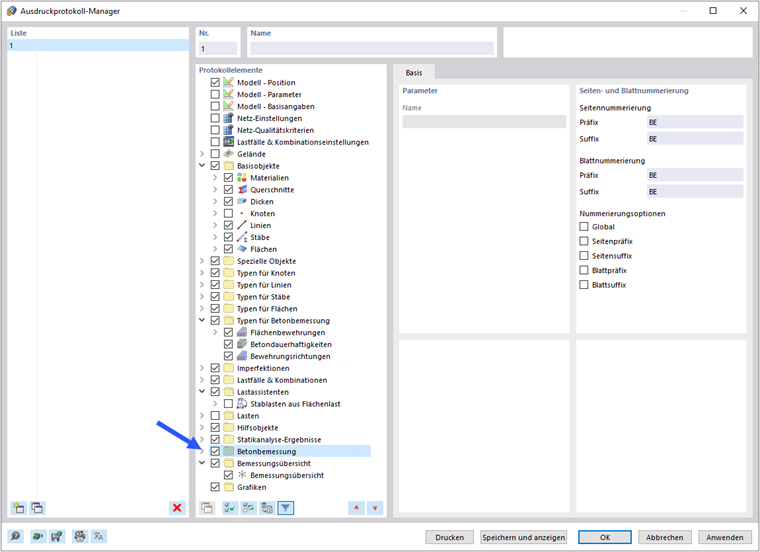

03 Daten zur "Betonbemessung" im Ausdruckprotokoll-Manager aktivieren

Aktivieren Sie das Protokollelement Betonbemessung, um die Bemessungsdaten aufzunehmen. Klicken Sie anschließend auf Speichern und anzeigen.

Kapitel 11 des Ausdruckprotokolls beinhaltet die Standarddaten der Betonbemessung.

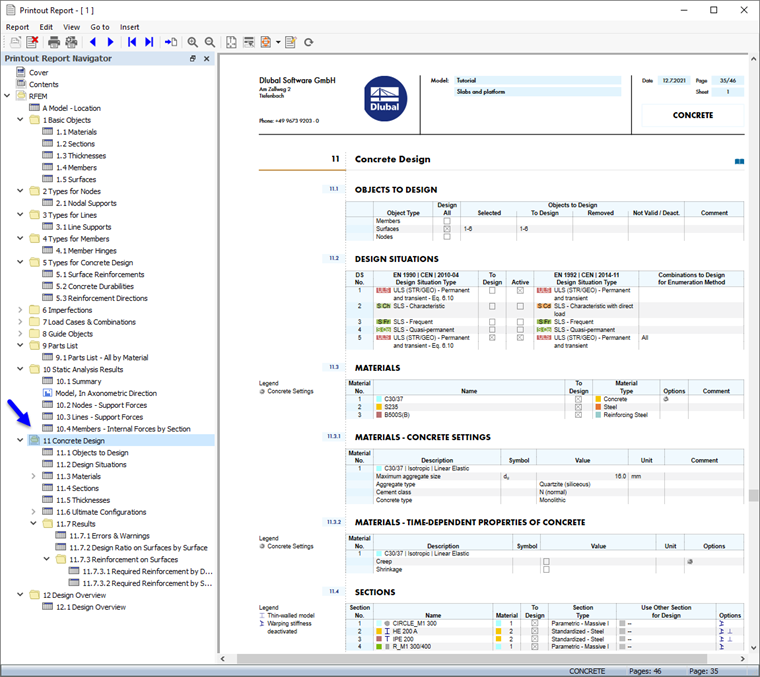

04 Daten zur "Betonbemessung" im Ausdruckprotokoll

Inhalt anpassen

Um ein Kapitel hinzuzufügen oder zu entfernen, können Sie wie in Teil 1 beschrieben den Ausdruckprotokoll-Manager verwenden. Es ist auch möglich, einen Eintrag direkt zu löschen: Mit einem Rechtsklick auf z. B. 11.7.1 Fehler & Warnungen gelangt man in das Kontextmenü des Kapitels. Dort wählen Sie Aus dem Ausdruckprotokoll entfernen aus.

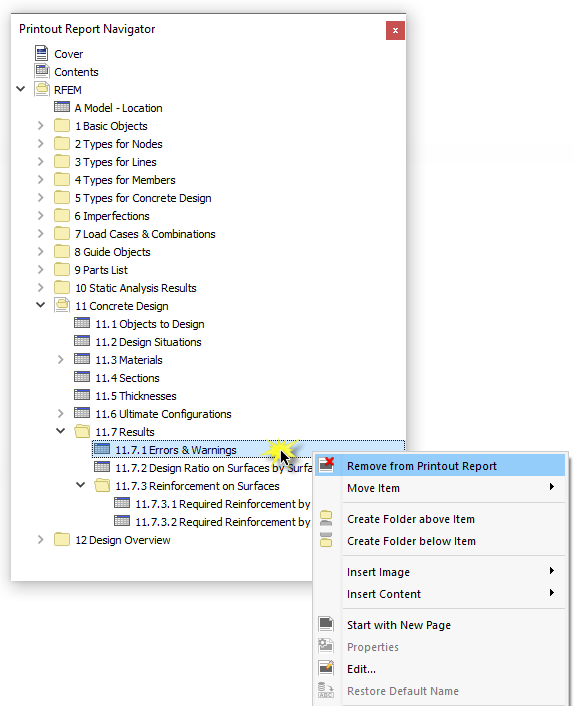

05 Kapitel aus dem Ausdruckprotokoll entfernen

Das Ausdruckprotokoll wird ohne die Warnungen aktualisiert.

Grafiken ausdrucken

Um dem Ausdruckprotokoll ein Bild hinzuzufügen, verkleinern Sie das Vorschaufenster mit der Schaltfläche in der Titelleiste des 'Ausdruckprotokolls'. Der RFEM-Arbeitsbereich wird wieder in der Vollansicht angezeigt.

Stellen Sie wieder den Navigator - Ergebnisse ein (1), sodass Sie die erforderliche Längsbewehrung a_{s,erf,1+z(unten)} für die Anzeige auswählen können (2). Stellen Sie sicher, dass auch die Option 'Werte an Flächen' aktiviert ist (3).

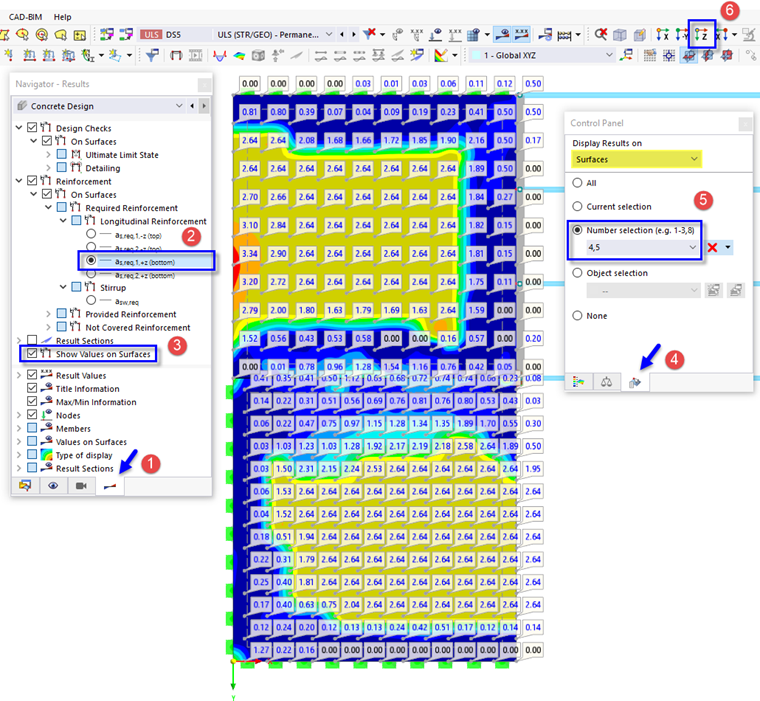

07 Erforderliche untere Primärbewehrung von Platten in Draufsicht anzeigen

Um ausschließlich die Ergebnisse der Platten anzuzeigen, klicken Sie auf das dritte Register des Steuerpanels (4) und überprüfen Sie, ob die Flächen Nr. 4,5 ausgewählt sind (5). Abschließend klicken Sie auf die Schaltfläche in der Symbolleiste, um die Draufsicht einzustellen (6).

Um dieses Bild zu drucken, klicken Sie in der Symbolleiste auf die Schaltfläche neben der Schaltfläche . Eine Liste mit Druckoptionen wird geöffnet. Klicken Sie auf In das Ausdruckprotokoll.

11 Optionen für Grafikdruck

Die Bildvorschau mit Optionen zur Anpassung des Layouts wird angezeigt.

12 Einstellungen in der Vorschau anpassen

Wählen Sie im Abschnitt 'Grafikbilder' die Anordnung Fensterfüllend. Stellen Sie im Abschnitt 'Farbe' das Layout Text und Linien schwarz ein, damit die Werte gut lesbar sind. Um die Farbtafel an eine andere Position zu verschieben, wählen Sie im Abschnitt 'Farbskala' die Option Unten rechts aus der Liste. Klicken Sie anschließend auf Speichern und anzeigen.

Das Ausdruckprotokoll wird erneut erstellt, mit dem Bild auf der letzten Seite des Kapitels 'Betonbemessung'.

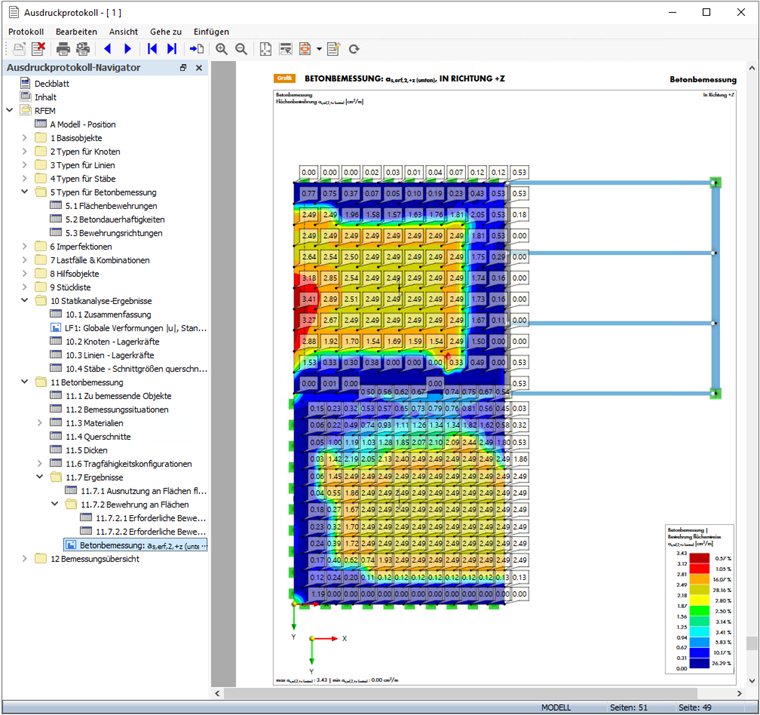

13 Bild im Ausdruckprotokoll

Schließen Sie das Ausdruckprotokoll mit der Schaltfläche .

Bevor Sie mit der Bemessung der Betonstäbe fortfahren, setzen Sie im Steuerpanel die Anzeige auf Alle Flächen zurück.

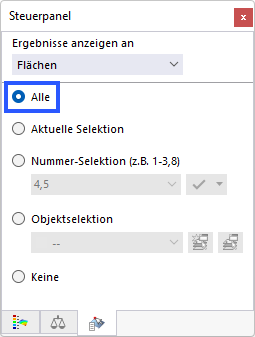

15 Auswahl im Steuerpanel zurücksetzen

Zum Schluss speichern Sie die Betonbemessungsdaten der Flächen mit der Schaltfläche in der Symbolleiste.
