Protokół wydruku

Dane obliczeniowe dla betonu można dodać do protokołu wydruku utworzonego w Części 1. Aby otworzyć ten dokument, należy kliknąć dwukrotnie element 1 w kategorii 'Protokoły' w 'Nawigatorze - Dane'.

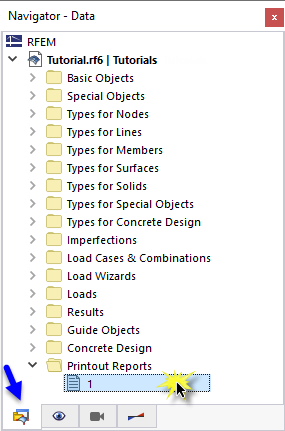

Otwieranie raportu z obliczeń

W protokole wydruku należy otworzyć 'Menedżera protokołu wydruku', klikając przycisk na pasku narzędzi (drugi od prawej). Można również wybrać opcję Edytuj protokół z menu Edytuj.

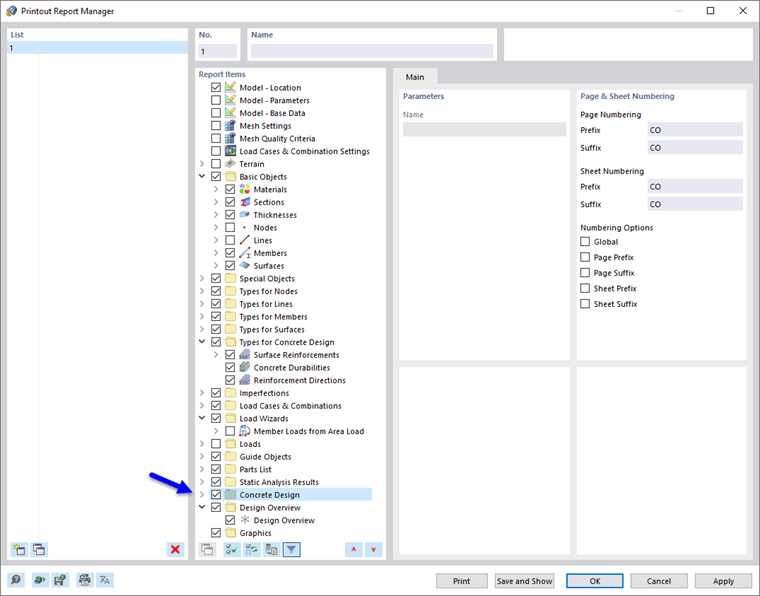

Aktywacja danych "Wymiarowanie betonu" w Menedżerze protokołów

Aktywuj folder elementów zestawienia Wymiarowanie, aby uwzględnić dane projektowe. Następnie kliknij przycisk Zapisz i pokaż.

Rozdział 11 protokołu zawiera domyślne dane wymiarowania betonu.

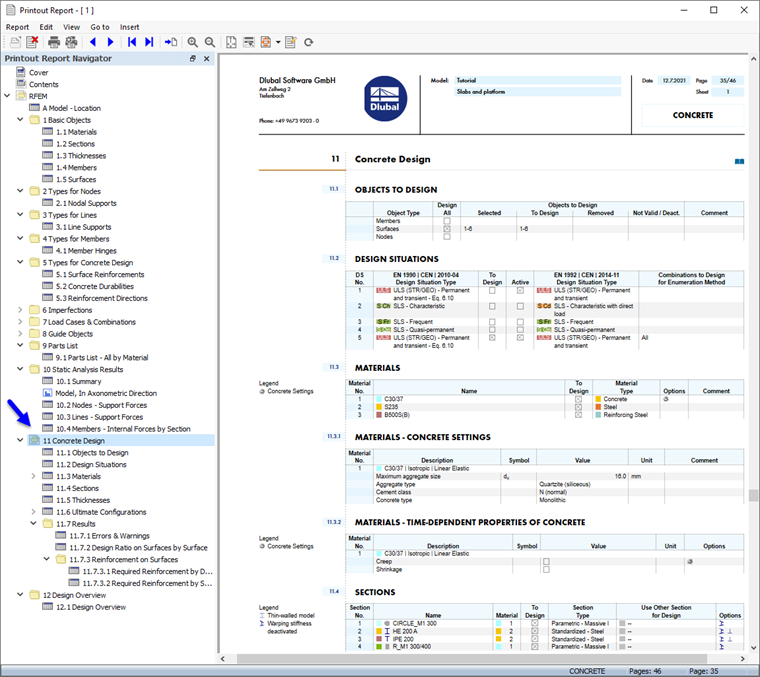

Dane dotyczące "Projektowania konstrukcji betonowych" w raporcie z obliczeń

Dostosowywanie zawartości

Aby dodać lub usunąć rozdział, można użyć Menedżera protokołu wydruku zgodnie z opisem w Części 1. Pozycję można również usunąć bezpośrednio: Na przykład, kliknij prawym przyciskiem myszy 11.7.1 Błędy i ostrzeżenia, aby otworzyć menu kontekstowe tego rozdziału. Tam należy wybrać opcję Usuń z protokołu wydruku.

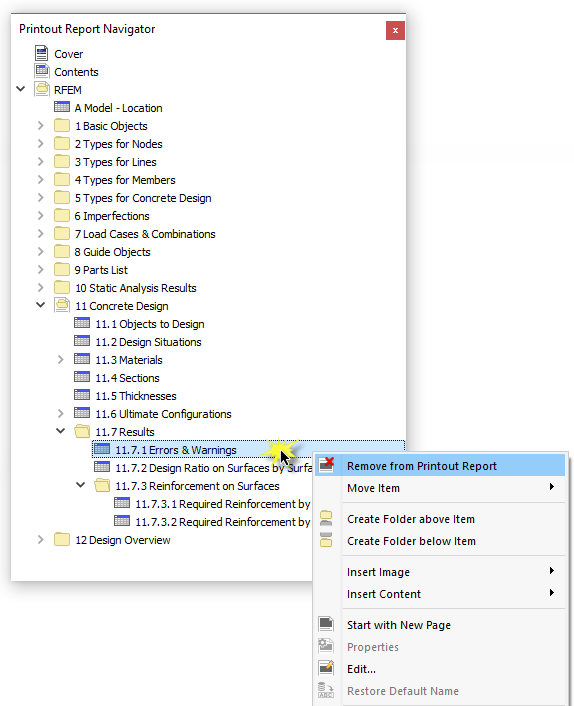

Usuwanie rozdziału z raportu z obliczeń

Protokół wydruku jest aktualizowany bez ostrzeżeń.

Wydruk grafiki

Aby dodać obraz do protokołu, należy zminimalizować okno podglądu, klikając przycisk na pasku tytułu 'Protokół'. Obszar roboczy programu RFEM jest ponownie wyświetlany w pełnym widoku.

Ponownie ustawić Nawigator - Wyniki w taki sposób, aby można było wybrać wymagane zbrojenie podłużne a_{s,req,1+z(bottom)} dla wyświetlacz (2). Należy również upewnić się, że opcja 'Pokaż wartości na powierzchniach' jest aktywna (3).

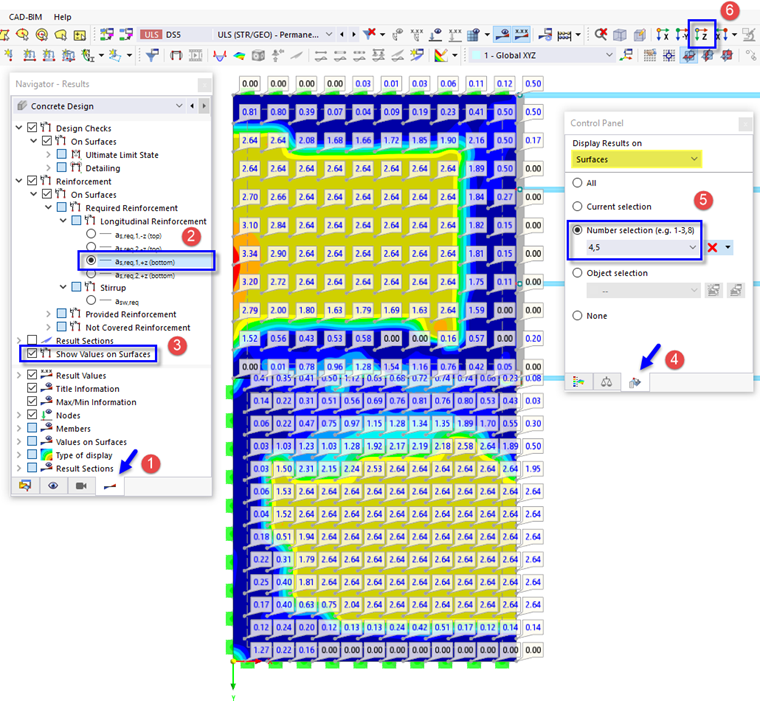

Wyświetlanie wymaganego dolnego zbrojenia głównego płyt w widoku z góry

Aby wyświetlić tylko wyniki dla płyt, należy kliknąć trzecią zakładkę panelu (4) i sprawdzić, czy powierzchnie nr Wybrano 4,5 (5). Na koniec kliknij przycisk na pasku narzędzi, aby ustawić widok z góry (6).

Aby wydrukować ten obraz, kliknij przycisk obok przycisku na pasku narzędzi. Otwiera się lista opcji drukowania. Kliknij przycisk Drukuj grafikę do raportu.

Opcje "Drukuj grafikę"

Wyświetlany jest podgląd obrazu z kilkoma opcjami dostosowania układu.

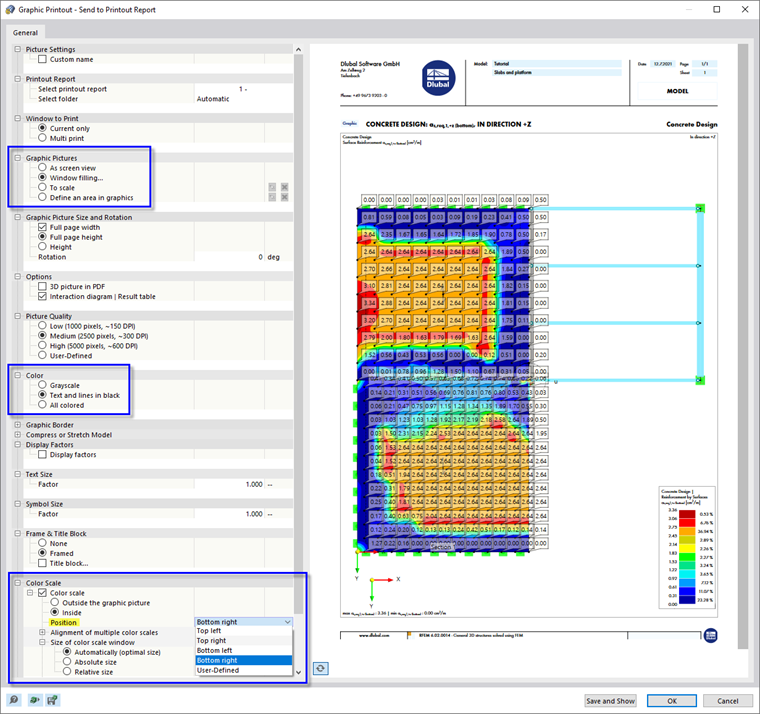

Dostosowywanie ustawień w podglądzie

W obszarze 'Obrazy graficzne' wybierz układ Wypełnienie okna. Ustaw układ Tekst i linie w kolorze czarnym w obszarze 'Kolor' tak, aby wartości były łatwe do odczytania. Aby przesunąć panel w inne miejsce, należy wybrać opcję Dół po prawej z listy w polu 'Skala kolorów'. Następnie kliknij przycisk Zapisz i pokaż.

Protokół zostanie utworzony ponownie, z rysunkiem na ostatniej stronie rozdziału 'Wymiarowanie'.

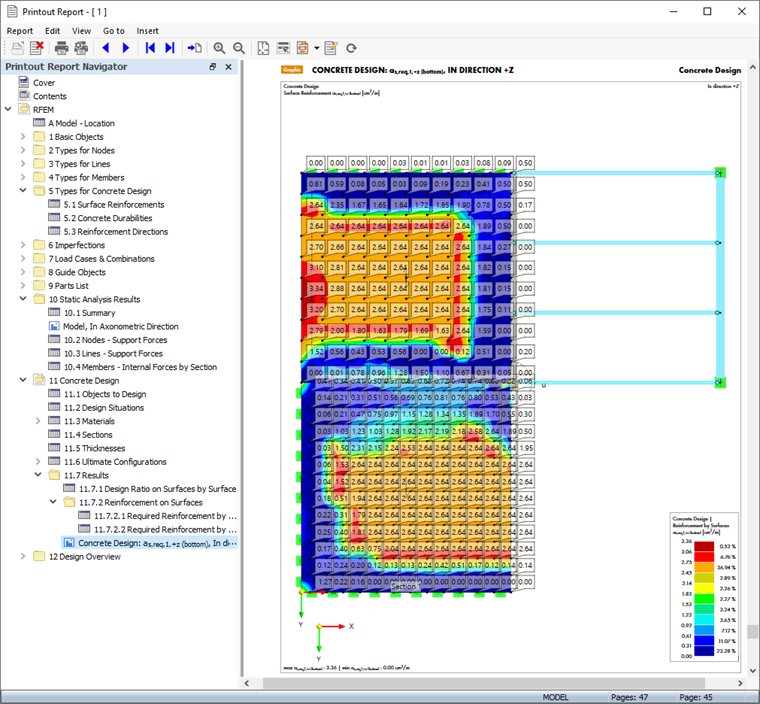

Obraz w protokole wydruku

Zamykamy protokół wydruku, klikając przycisk .

Przed kontynuowaniem wymiarowania prętów betonowych należy przywrócić wyświetlanie Wszystkich powierzchni w panelu.

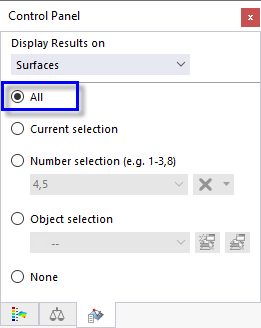

Resetowanie wyboru w Panelu sterowania

Na koniec należy zapisać dane wymiarowania betonu powierzchni, klikając przycisk na pasku narzędzi.
