Tiskový protokol

Data pro posouzení betonu lze přidat do tiskového protokolu, který byl vytvořen v části 1. Tento dokument otevřeme dvojím kliknutím na položku 1 v kategorii „Tiskové protokoly“ v části „Navigátor - Data“.

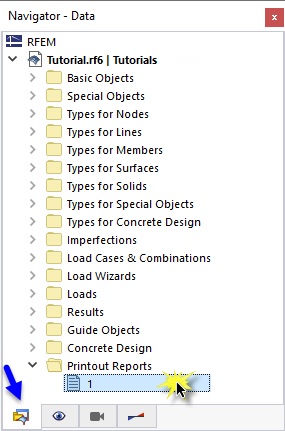

01 Otevření tiskového protokolu

V tiskovém protokolu otevřeme „Správce tiskových protokolů“ kliknutím na tlačítko v panelu nástrojů (druhé zprava). Další možností je vybrat příkaz Upravit tiskový protokol z nabídky Úpravit .

03 Aktivace dat „Posouzení železobetonových konstrukcí“ ve správci tiskových protokolů

Aktivujte složku položek protokolu Posouzení betonových konstrukcí pro zahrnutí dat pro posouzení. Poté klikněte na Uložit a zobrazit.

Kapitola 11 tiskového protokolu obsahuje standardní údaje pro posouzení betonu.

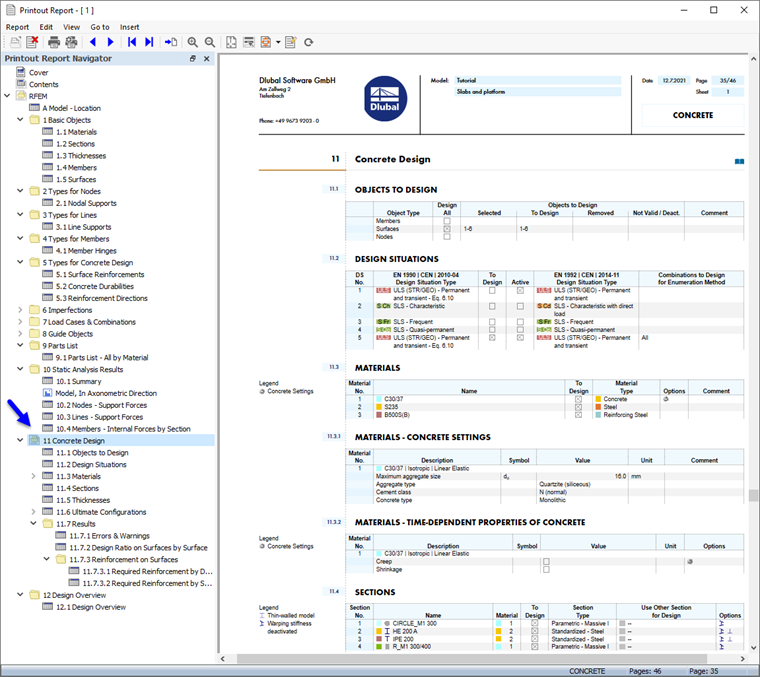

04 ' Posouzení železobetonových konstrukcí ' v tiskovém protokolu

Úprava obsahu

Chcete-li přidat nebo odstranit kapitolu, můžete použít Správce tiskových protokolů podle popisu v části 1. Položku lze také smazat přímo: Například, kliknutím pravým tlačítkem myši na 11.7.1 Chyby a upozornění se otevře místní nabídka této kapitoly. Zde vyberte možnost Odstranit z tiskového protokolu.

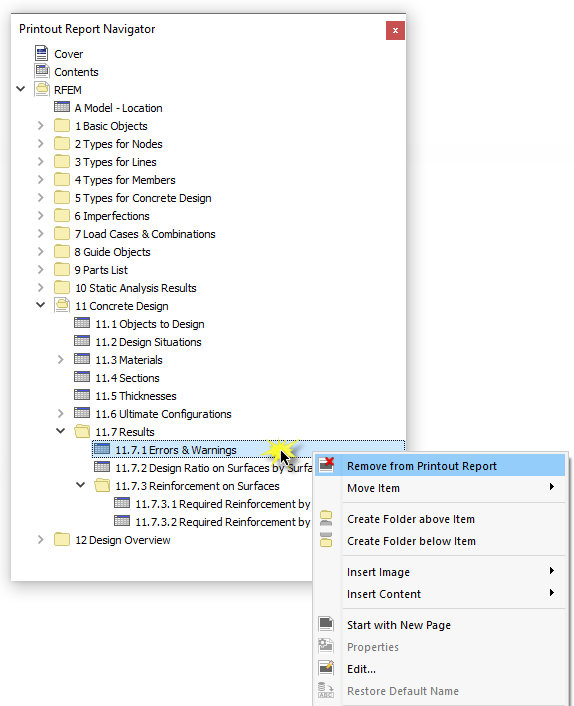

05 Odstranění kapitoly z tiskového protokolu

Tiskový protokol se aktualizuje bez upozornění.

Tisk grafiky

Pro přidání obrázku do tiskového protokolu je třeba zmenšit okno náhledu kliknutím na tlačítko v titulkové liště „Tiskového protokolu“. Znovu se objeví pracovní okno programu RFEM v plném zobrazení.

Znovu nastavte Navigátor- Výsledky (1), abyste mohli vybrat požadovanou podélnou výztuž a_{s, req, 1+z (dole)} pro zobrazení (2). Ujistěte se, že je také aktivována možnost „Zobrazit hodnoty na plochách“ (3).

07 Požadovaná primární spodní výztuž desek se zobrazí v pohledu shora

Pokud chceme zobrazit pouze výsledky na deskách, je třeba v třetí záložce panelu (4) zkontrolovat, zda jsou plochy č. 4,5 vybrány (5). Nakonec kliknutím na tlačítko v panelu nástrojů nastavíme pohled shora (6).

Chcete-li tento obrázek vytisknout, klikněte na tlačítko vedle tlačítka v panelu nástrojů. Otevře se seznam možností tisku. Klikněte na tlačítko Tisk grafiky do tiskového protokolu.

11 Možnosti "Tisk grafiky"

V náhledu obrázku jsou k dispozici některé možnosti pro úpravu rozložení.

12 Úprava nastavení v náhledu

V položce „Obrázky“ vyberte uspořádání Výplň okna.... V oblasti „Barva“ nastavte text Text a čáry černě, aby byly hodnoty dobře čitelné. Pro změnu polohy panelu se stupnicí barev, vybereme v části „Stupnice barev“ možnost Vpravo dole ze seznamu položky „Poloha“. Poté klikněte na Uložit a zobrazit.

Tiskový protokol se znovu vytvoří s obrázkem na poslední stránce kapitoly „Posouzení železobetonových konstrukcí“.

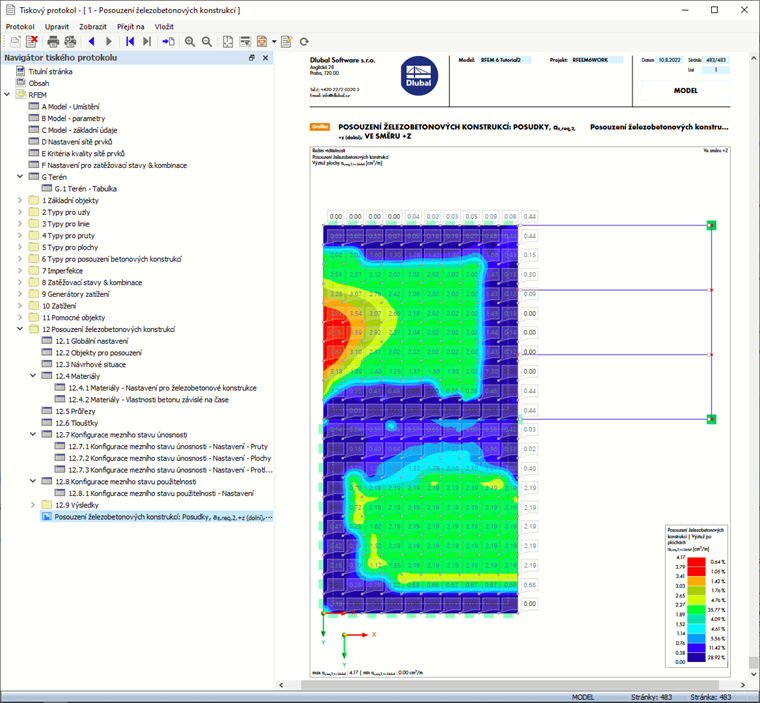

13 Obrázek v tiskovém protokolu

Tiskový protokol zavřeme tlačítkem .

Před tím, než budete pokračovat s posouzením betonových prutů, obnovte v panelu zobrazení Vše pro plochy.

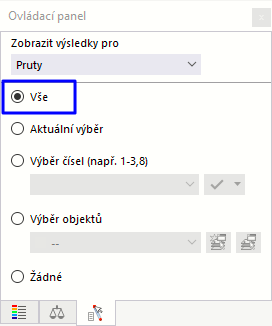

15 Resetování výběru v ovládacím panelu

Nakonec kliknutím na tlačítko v panelu nástrojů uložíte data pro posouzení betonových konstrukcí.
