18. August 2022

Wände

Als Nächstes sind die Bemessungsparameter der drei Wände und der Verbindungsfläche zwischen den Platten zu definieren. Um diese Flächen auszuwählen, nutzen Sie die Sichtbarkeiten: Öffnen Sie den 'Navigator - Ansichten' durch Klicken auf die Navigator - Ansichten Registerkarte.

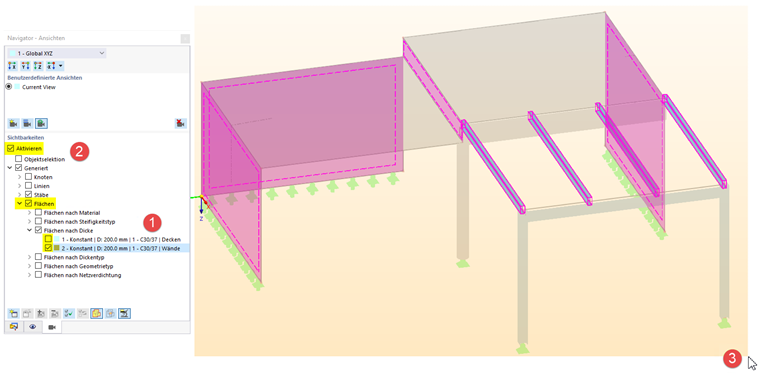

Öffnen Sie den Punkt Flächen nach Dicke und aktivieren Sie die Wandtypdicke Nr. 2, indem Sie das Kontrollkästchen (1) aktivieren, während die Plattentypdicke deaktiviert ist. Stellen Sie sicher, dass sowohl das Kontrollkästchen 'Aktivieren' oben als auch die Kategorie 'Flächen' ausgewählt sind (2).

Ziehen Sie ein Fenster über das gesamte Modell (3). Doppelklicken Sie dann auf eine der ausgewählten Flächen, um das Dialogfeld 'Flächen bearbeiten' zu öffnen und die Bemessungseigenschaften zuzuordnen.

Betondeckung

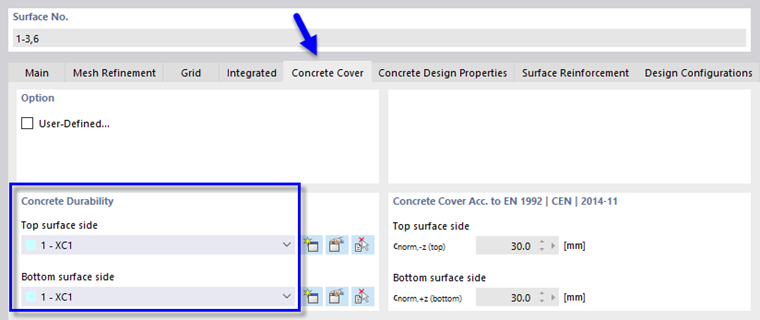

Wählen Sie die Registerkarte Betondeckung. Im Bereich 'Betondauerhaftigkeit' ist die Kategorie 'XC1' für die Ober- und Unterseite der Wände voreingestellt.

Betonbemessungseigenschaften

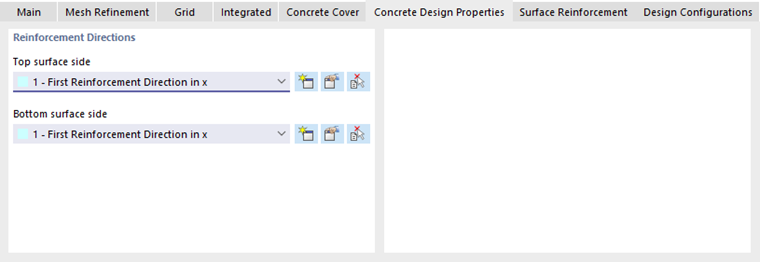

Auf der Registerkarte Betonbemessungseigenschaften ist die Option 'Erste Bewehrungsrichtung in x' für die Ober- und Unterseite voreingestellt. Die Richtung der Bewehrung ist von geringerer Relevanz, da eine Q-Matten-Bewehrung (quadratische Schweißgittermatte) mit gleichmäßig angeordneten Drähten angewendet werden soll.

Flächenbewehrung

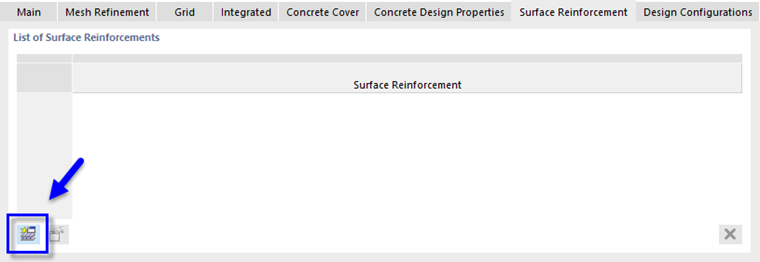

Auf der Registerkarte Flächenbewehrung klicken Sie auf die Schaltfläche Neue Flächenbewehrung , um eine neue Bewehrungsart zu definieren. Es öffnet sich ein neues Dialogfeld.

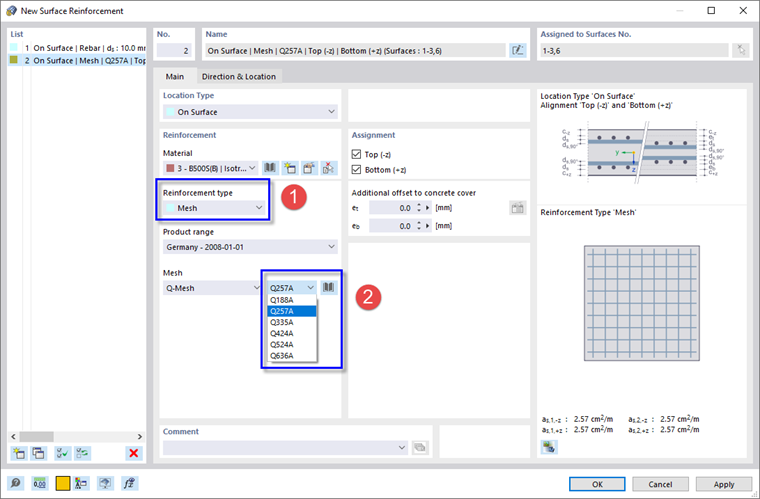

Im Bereich 'Bewehrung' ist das Material 'BS500(B)' voreingestellt. Wählen Sie aus der Liste den Bewehrungstyp Matte (1). Dadurch wird der Typ 'Q-Matte' der Schweißgittermatte entsprechend der deutschen Produktpalette eingestellt. Wählen Sie die Größe Q257A (2).

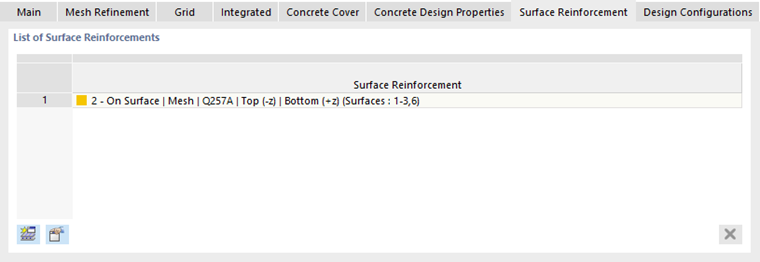

Stellen Sie sicher, dass die Bewehrung den Ober- und Unterseiten der Flächen zugeordnet ist. Klicken Sie dann auf OK, um das Dialogfeld 'Neue Flächenbewehrung' zu schließen und auf die Registerkarte 'Flächenbewehrung' anzuwenden.

Bemessungskonfigurationen

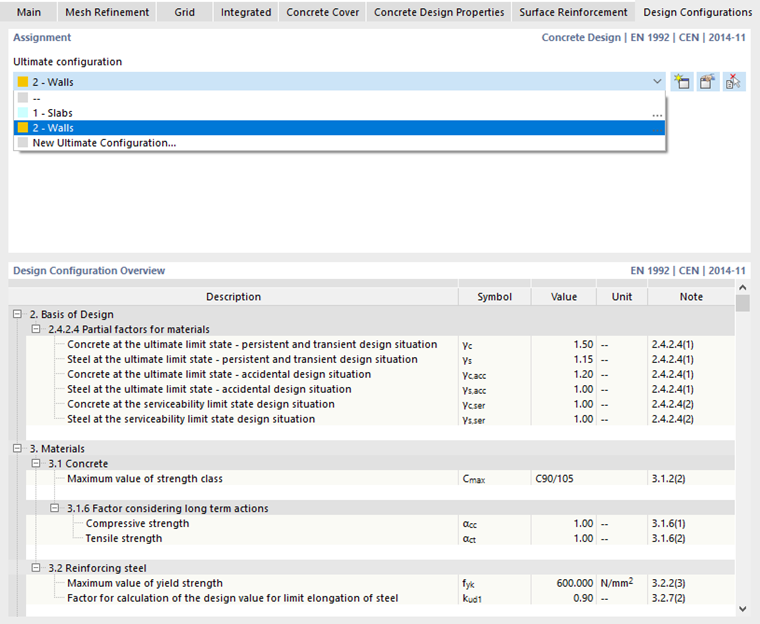

Wählen Sie abschließend die Registerkarte Bemessungskonfigurationen.

Wählen Sie aus der Liste den Konfigurationstyp Wände.

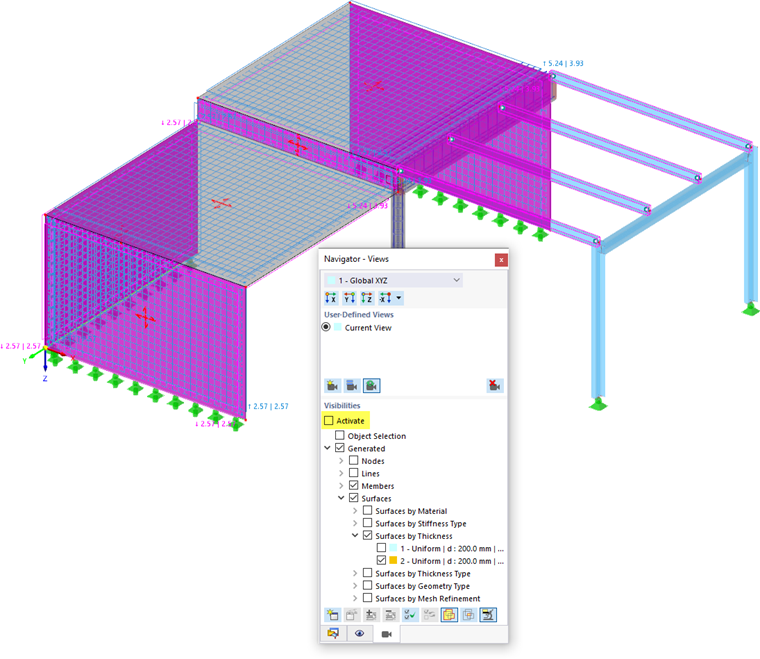

Nachdem nun alle Parameter der Bewehrung definiert wurden, klicken Sie auf OK, um das Drahtgeflecht auf die Wände anzuwenden. Wenn Sie das Kontrollkästchen Aktivieren der 'Sichtbarkeiten' deaktivieren, werden alle Objekte des Modells wieder angezeigt.

Tipp

Die Verbindungsfläche stellt im Wesentlichen einen tiefen Balken dar. Sie kann auch mittels eines spezifischen Stabelements, des "Ergebnisträgers", bemessen werden (siehe Kapitel Ergebnisträger).
