Dále je třeba definovat návrhové parametry pro tři stěny a pro spojovací plochu mezi deskami. Pro výběr těchto ploch použijte zobrazení: Otevřete 'Navigátor - Pohledy' kliknutím na
záložku.

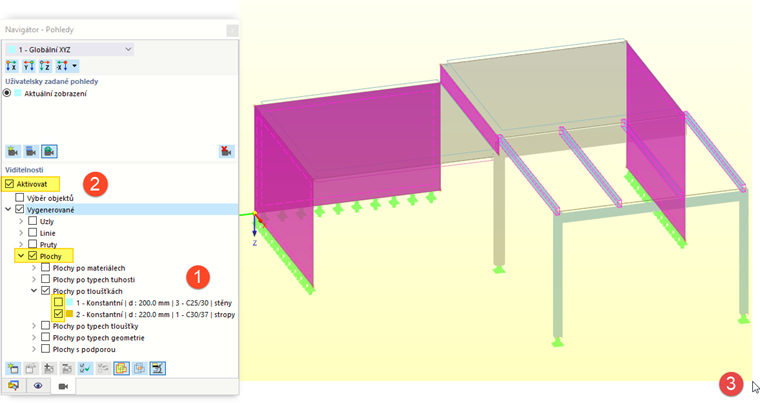

Otevřete položku Plochy podle tloušťky a aktivujte tloušťku typu stěny, č. 2, zaškrtnutím jejího políčka (1), zatímco tloušťka typu desky je deaktivována. Ujistěte se, že je nahoře vybrána možnost 'Aktivovat' a je vybrána kategorie 'Plochy' (2).
Nakreslete okno přes celý model (3). Poté dvakrát klikněte na jednu z vybraných ploch pro otevření dialogového okna 'Upravit plochy' a přiřaďte vlastnosti návrhu.
Krytí betonu

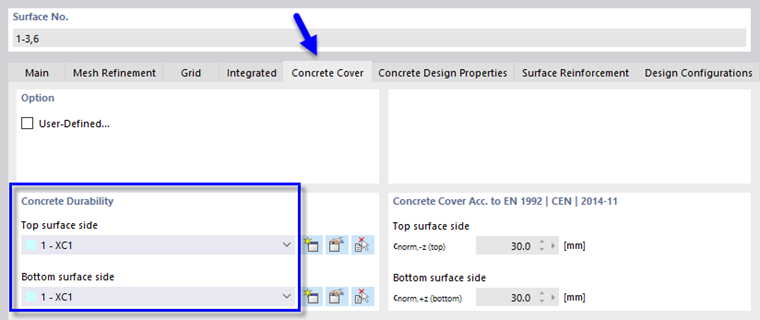

Vyberte kartu Krytí betonu. V oblasti 'Trvanlivost betonu' je pro horní a spodní strany stěn přednastavena kategorie 'XC1'.
Vlastnosti návrhu betonu

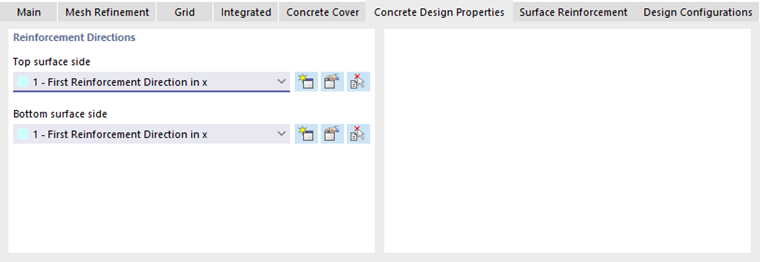

Na kartě Vlastnosti návrhu betonu je pro horní a spodní strany přednastavena možnost 'První směr výztuže v x'. Směr výztuže je méně relevantní, protože bude aplikována Q-síť (čtvercová svařovaná síťová výztuž) s rovnoměrně umístěnými dráty.
Povrchová výztuž

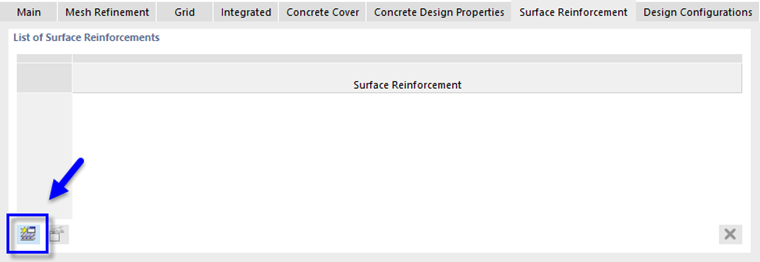

Na kartě Povrchová výztuž klikněte na tlačítko
pro definování nového typu výztuže. Otevře se nové dialogové okno.

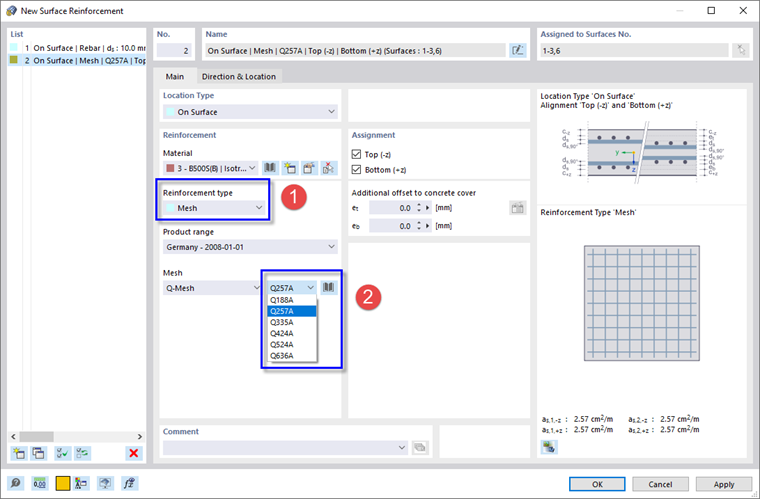

V oblasti 'Výztuž' je přednastaven materiál 'BS500(B)'. Ze seznamu vyberte typ výztuže Síť (1). Tím se nastaví typ svařované drátěné sítě 'Q-Síť' podle německé produktové nabídky. Vyberte velikost Q257A (2).

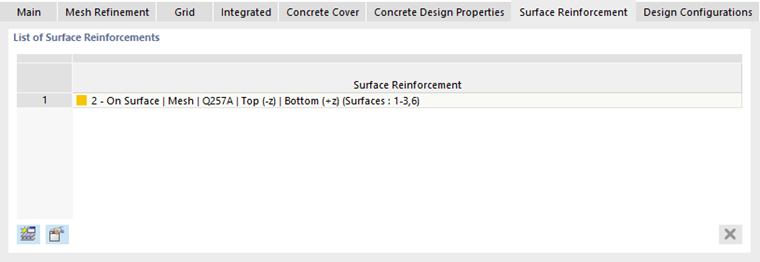

Ujistěte se, že je výztuž přiřazena k 'Horní' a 'Spodní' straně ploch. Poté klikněte na OK, čímž uzavřete dialogové okno 'Nová povrchová výztuž' a použijte ji na kartě 'Povrchová výztuž'.
Konfigurace návrhu

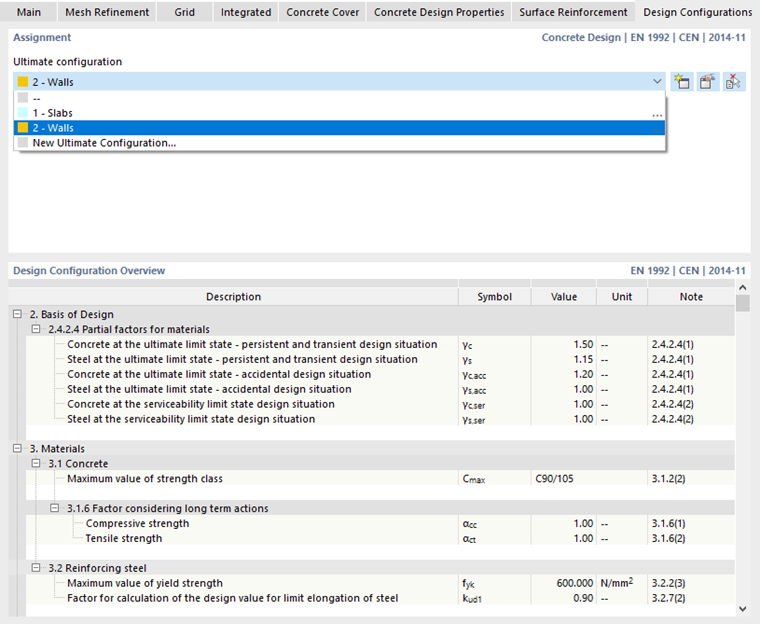

Nakonec vyberte kartu Konfigurace návrhu.
Ze seznamu vyberte typ konfigurace Stěny.

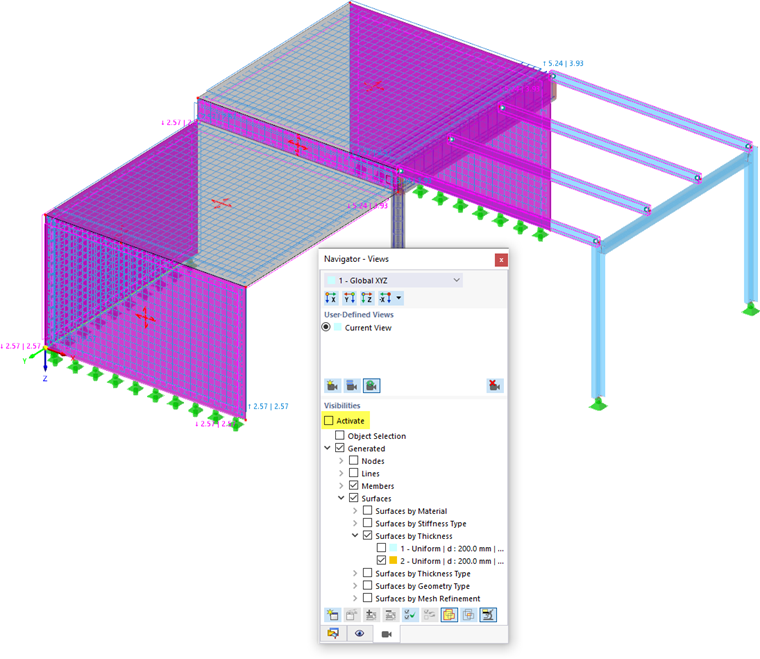

Poté, co jste nyní definovali všechny parametry výztuže, klikněte na OK, abyste aplikovali síťovou výztuž na stěny. Když zrušíte zaškrtnutí políčka 'Aktivovat' u položky 'Zobrazení', všechny objekty modelu se znovu zobrazí.
