Ściany

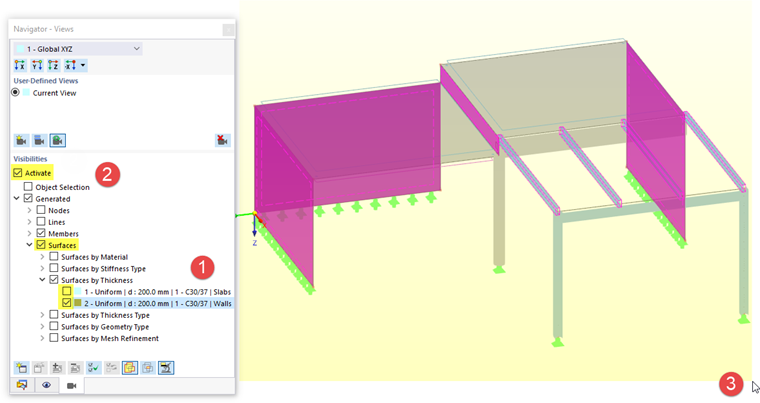

Następnie należy zdefiniować parametry obliczeniowe trzech ścian i powierzchni łączącej między płytami. Aby wybrać te powierzchnie, użyj widoczności: Otwórz 'Nawigator - Widoki', klikając zakładkę Nawigator - Widoki .

Otworzyć element Powierzchnie wg grubości, a następnie aktywować typ grubości ściany, nr. 2 , poprzez zaznaczenie jego pola wyboru (1) , gdy grubość typu płyty nie jest aktywna. Upewnij się, że zaznaczone jest również pole wyboru 'Aktywuj' u góry oraz kategoria 'Powierzchnie' (2).

Narysuj okno na całym modelu (3). Następnie kliknij dwukrotnie jedną z wybranych powierzchni, aby otworzyć okno dialogowe 'Edytować powierzchnie' i przydzielić właściwości obliczeniowe.

Otulina betonowa

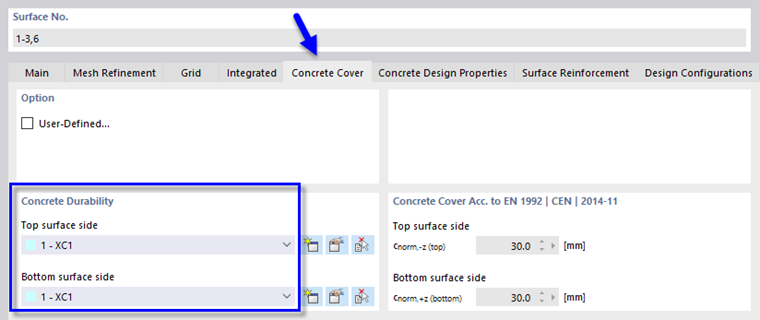

Wybierz zakładkę Otulina betonowa. W polu 'Trwałość betonu' wstępnie zdefiniowano kategorię 'XC1' dla górnej i dolnej strony ścian.

Właściwości projektowe - beton

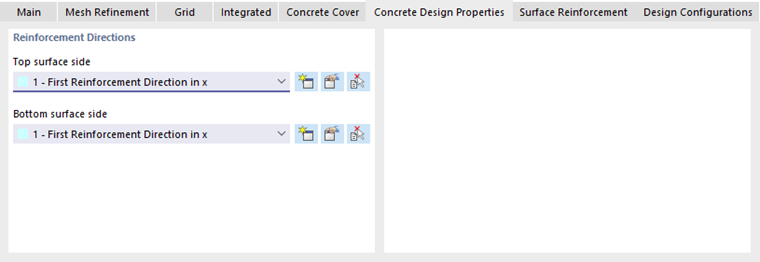

Na zakładce Właściwości wymiarowania opcja 'Pierwszy kierunek zbrojenia x' jest wstępnie zdefiniowana dla strony górnej i dolnej. Kierunek zbrojenia nie ma większego znaczenia, ponieważ należy zastosować zbrojenie typu Q-mesh (kwadratowa spawana siatka druciana) z równomiernie rozmieszczonymi drutami.

Zbrojenie powierzchni

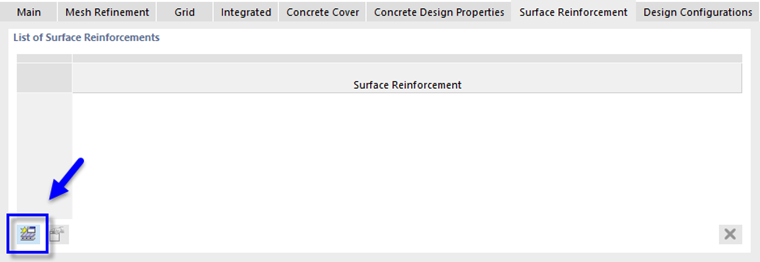

Nowy typ zbrojenia można zdefiniować po naciśnięciu klawisza Nowe zbrojenie powierzchniowe na zakładce Zbrojenie powierzchniowe. Otworzy się nowe okno dialogowe.

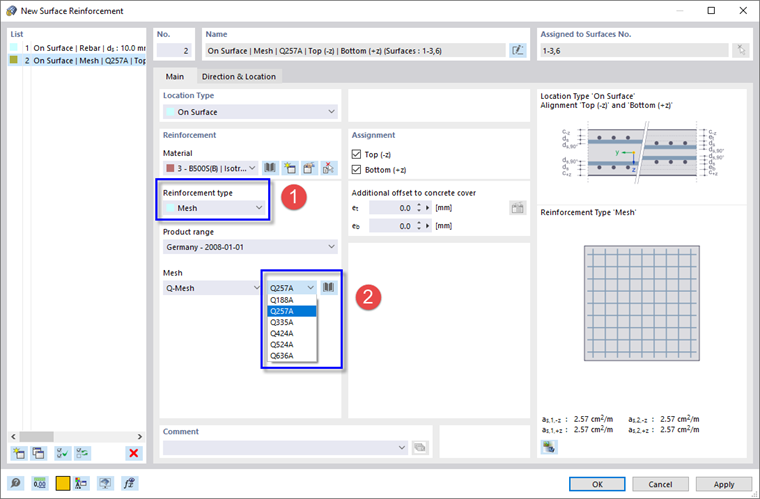

W obszarze 'Zbrojenie' wstępnie ustawiony jest materiał 'BS500(B)'. Należy wybrać z listy typ zbrojenia Siatka (1). W ten sposób zostaje ustawiony typ siatek zbrojeniowych 'Q-Mesh' zgodny z niemiecką gamą produktów. Wybierz rozmiar Q257A (2).

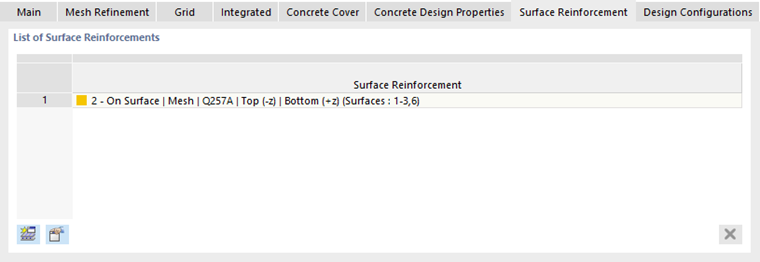

Należy upewnić się, że zbrojenie jest przypisane do 'Górnej' i 'Dolnej' strony powierzchni. Następnie kliknij przycisk OK, aby zamknąć okno dialogowe 'Nowe zbrojenie powierzchniowe' i zastosować je na zakładce 'Zbrojenie powierzchniowe'.

Konfiguracje obliczeniowe

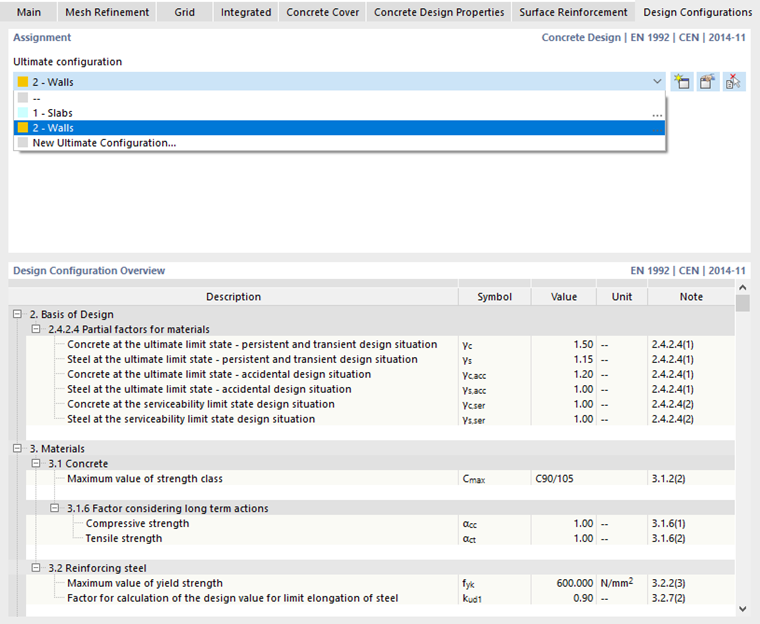

Na koniec wybierz zakładkę Konfiguracje.

Wybierz z listy typ konfiguracji Ściany.

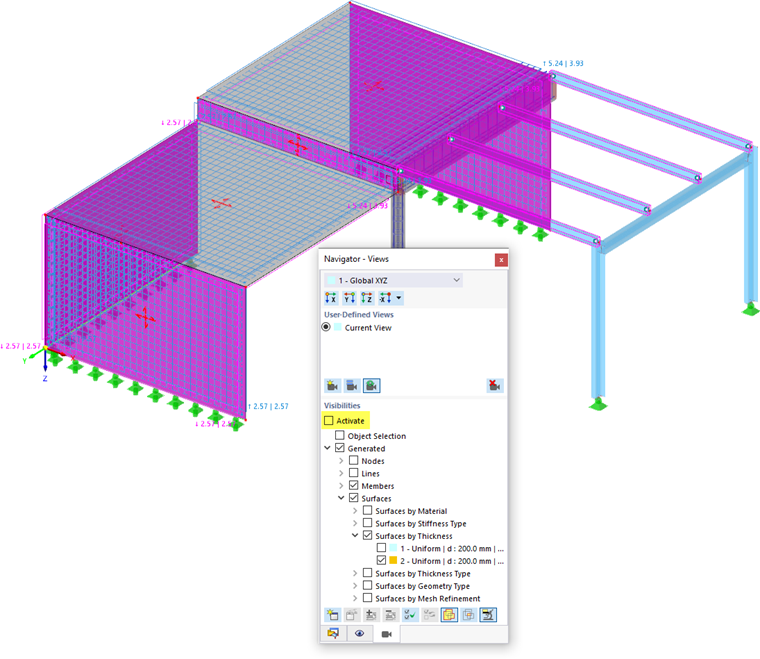

Po zdefiniowaniu wszystkich parametrów zbrojenia należy kliknąć przycisk OK, aby nałożyć siatkę na ściany. Po wyczyszczeniu pola wyboru Aktywuj w 'Widoczności' wszystkie obiekty modelu zostaną ponownie wyświetlone.

Wskazówka

Powierzchnia łącząca reprezentuje zasadniczo belkę-ścian. Można ją również wymiarować za pomocą specjalnego elementu prętowego, tzw. "belki wynikowej" (patrz rozdział Belka wynikowa).
